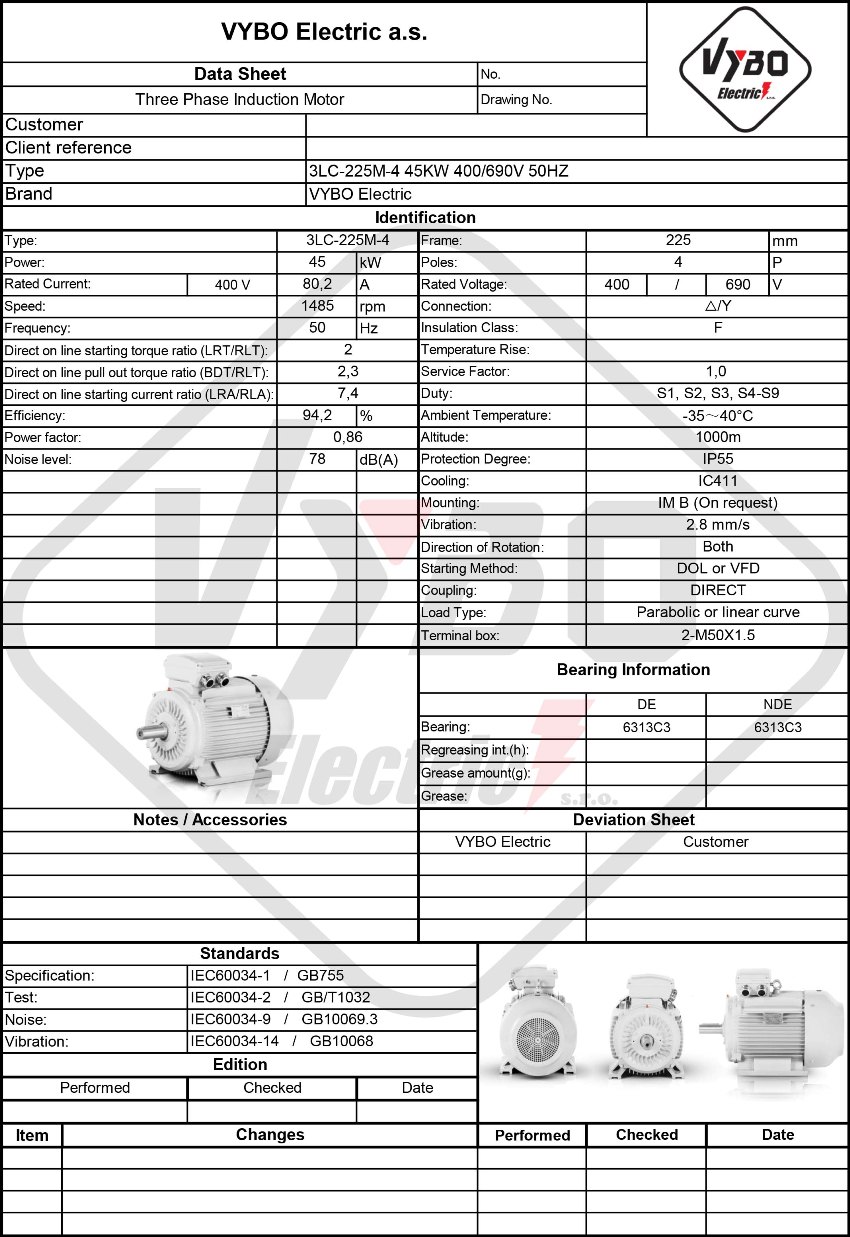

Trefas elmotor: 3LC-225M-4, 45 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-225M-4 |
| Märkeffekt (kW) | 45 |
| Ramstorlek (mm) | 225 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 80,2 |
| Märkström 690 V (A) | 46,49 |
| Verkningsgrad vid 100 % belastning (%) | 94,2 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,4 |
| Rotorns tröghetsmoment (kg·m²) | 0,6118 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M50X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1012*542*596 |
| Förpackningsvikt (kg) | 358 |
| Lager och smörjning | |
| DE/NDE-lager | 6313-C3/6313-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Den fyrpoliga elmotorn 3LC-225M-4 med en effekt på 45 kW och ett nominellt varvtal på 1485 varv/min ger effektivitet och värde för maskindrivningar där stabil drift, praktiskt servicestöd och långsiktig driftsäkerhet prioriteras.
Fyrpolig elmotor för drivningar med jämnt driftläge
En märkspänning på 400/690 V möjliggör enkel integrering i vanliga industriella kraftsystem och mindre tekniska enheter. En asynkron elmotor i denna klass fungerar väl där mjuk start, jämn drift och förutsägbar respons på belastning krävs.
I praktiken passar den följande applikationer:
- pumpenheter för kylvattencirkulation,
- remdrivna ventilationsenheter,
- kompressorstationer för verkstäders tryckluftsdistribution,
- blandningsutrustning för hantering av bulkmaterial,
- transportlinjer i förpackningsverksamhet,
- skär- och flismaskiner inom träbearbetning,
- extrudrar med konstant belastning,
- mindre press- och formningsenheter.
Robust gjutjärnsram behåller geometrin under kontinuerlig belastning
En robust gjutjärnsram hjälper till att bibehålla exakt mekaniskt stöd även i verksamheter där motorn utsätts för vibrationer, frekventa starter och långa driftcykler. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ökar monteringsstyvheten, vilket är viktigt vid installation i maskinramar och kompakta drivenheter.
Lösningen uppskattas särskilt av OEM-tillverkare som behöver integrera motorn i egna konstruktioner utan ytterligare ändringar av bärande komponenter. En ljudnivå på 78 dB(A) stödjer dessutom användning i verksamheter där den akustiska belastningen på arbetsplatsen övervakas.
Energieffektivitet för långa driftcykler
IE3-effektivitetsklassen stödjer energieffektiv drift vid normal belastning och minskar förluster i applikationer där motorn går i flerskiftsdrift. Vid denna användning ger IE3-elmotorn ett bättre förhållande mellan nyttig effekt och energiförbrukning.
En märkström på 80.2 A vid △ 400V och 46.49 A vid Y 690V ger konstruktörer tydliga data för val av kopplingsutrustning, skyddsenheter och dimensionering av ställverk. En effektfaktor på 0.86 hjälper vid konstruktion av drivningar i enheter där även hela linjens elektriska balans övervakas.
Startkarakteristik och tröghet för stabil maskinintegrering
Ett startmomentförhållande på 2 och ett maximalt momentförhållande på 2.3 stödjer användning i applikationer som kräver jämn acceleration utan onödig belastning på transmissioner eller kopplingar. Ett startströmsförhållande på 7.4 är viktigt vid konstruktion av startförhållanden och nätskydd.
Rotorns tröghetsmoment på 0.612 kg/m² stödjer förutsägbart beteende under acceleration och belastningsförändringar. DE-lagret 6313-C3 och NDE-lagret 6313-C3 ökar lagringens tillförlitlighet i enheter där långa serviceintervall förväntas. Kabelförskruvningar 2-M50X1.5 förenklar installationen i skåp och kapslingar med begränsat utrymme.
Klar för OEM-maskiner och mindre tekniska enheter
Förpackningsmått på 1012*542*596 mm och en emballerad vikt på 358 kg är viktiga för logistik och mottagning i produktionen. Axelhöjden på 225 mm ger en tillräcklig grund för installation i maskiner som kräver en robustare ram utan överdrivet utrymmesbehov.
Vid val av motor för lätt och medeltung industri är det också värdefullt att enheten är klar för integrering i serieenheter där repeterbar installation och servicetillgänglighet är viktiga. Med mer än 15 års erfarenhet av drivteknik föredrar denna typ av applikationer en lösning som är kompatibel med standardunderhåll och vanliga reservdelar.
Om ditt projekt behöver en hållbar drivning med en förnuftig energibalans, beställ 3LC-225M-4 i god tid. Lagerläget i denna kategori kan ändras snabbt, så det är klokt att slutföra köpet utan dröjsmål.
Hållbar drivning för kontinuerlig drift i verkstäder och produktion
En asynkron elmotor av denna konstruktion passar utrustning där stabil prestanda utan komplicerad drift förväntas. I kombination med en robust gjutjärnsram skapar den en lösning som bättre motstår mekanisk belastning och samtidigt lämpar sig för standardmässig industriell integrering.
Vid användning i pumpar, fläktar, transportörer, blandare, kompressorer, extrudrar, flismaskiner och pressenheter ger motorn en solid grund för verksamheter där tillförlitlig repeterbarhet i prestandan är avgörande. Vid behov kan beställningen ordnas omedelbart för att minimera förseningar vid installation och driftsättning av tekniken.
