Elmotor 4 kW, 2880 varv/min, 400 V, 1AL-112M-2

Elmotor 1AL-112M-2 4 kW för maskiner där drivningen måste kunna integreras snabbt, exakt och utan onödiga kompromisser

Vid val av industriell drivning är effekten ofta inte den enda avgörande faktorn. Minst lika viktigt är hur snabbt motorn kan integreras i utrustningen, om den erbjuder lämpliga monteringsalternativ och hur den beter sig i den dagliga driften. Elmotor 1AL-112M-2 från VYBO Electric är utformad just för den här typen av krav. Det är en trefas asynkron elmotor med en effekt på 4 kW, 2-poligt utförande och ett nominellt varvtal på 2880 varv/min vid en frekvens på 50 Hz. Märkspänningen 400/690 V med triangel/stjärna-koppling underlättar integration i industriella elsystem där drivningen förväntas ge tillförlitlig och stabil prestanda.

Stomstorleken 112 är ett praktiskt format för teknik som kräver snabb drift och god driftsäkerhet samtidigt som rimliga installationsmått behålls. I praktiken passar modellen väl i produktionslinjer, ventilationsenheter, pumpsystem, doseringsstationer, förpackningsteknik och hanteringsmekanismer där snabb respons från drivningen och tillförlitlig daglig drift krävs. I sådan utrustning är det viktigt att motorn inte blir en komplikation vid installationen utan fungerar som en naturlig del av den funktionella helheten.

Parametrar som gör det enklare att dimensionera drivningen korrekt

Modell 1AL-112M-2 arbetar med en effektfaktor på 0,88 och en verkningsgrad på 84,2 %. Märkströmmen är 7,46 A vid 400 V och 4,52 A vid 690 V, vilket ger en stabil grund för elektrisk dimensionering och utformning av skyddet i anläggningen. För motorer i den här klassen handlar det redan om en prestandanivå där regelbunden daglig drift utan variationer, god driftsstabilitet och förmåga att arbeta i ett högre tempo förväntas. Det nominella varvtalet på 2880 varv/min gör dessutom modellen lämplig för utrustning där snabb mekanisk respons och snabb överföring av rörelse är viktig.

Även beteendet vid start spelar en viktig roll. Ett startmomentförhållande på 2, ett maxmomentförhållande på 2,2 och ett startströmsförhållande på 7,5 skapar en bra grund för utrustning som startas regelbundet eller arbetar med varierande belastning. I drift är detta särskilt värdefullt där motorn driver transportgrenar, fläkthjul, cirkulationssystem, blandningselement eller tekniska enheter som förväntas gå mjukt över till driftläge.

Konstruktion utvecklad för verkliga arbetsförhållanden

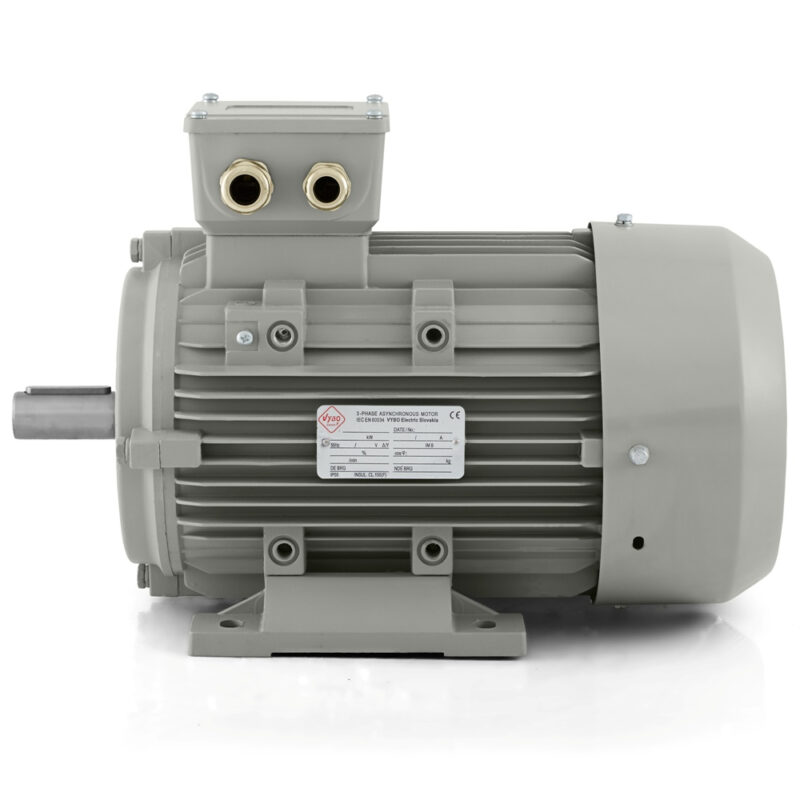

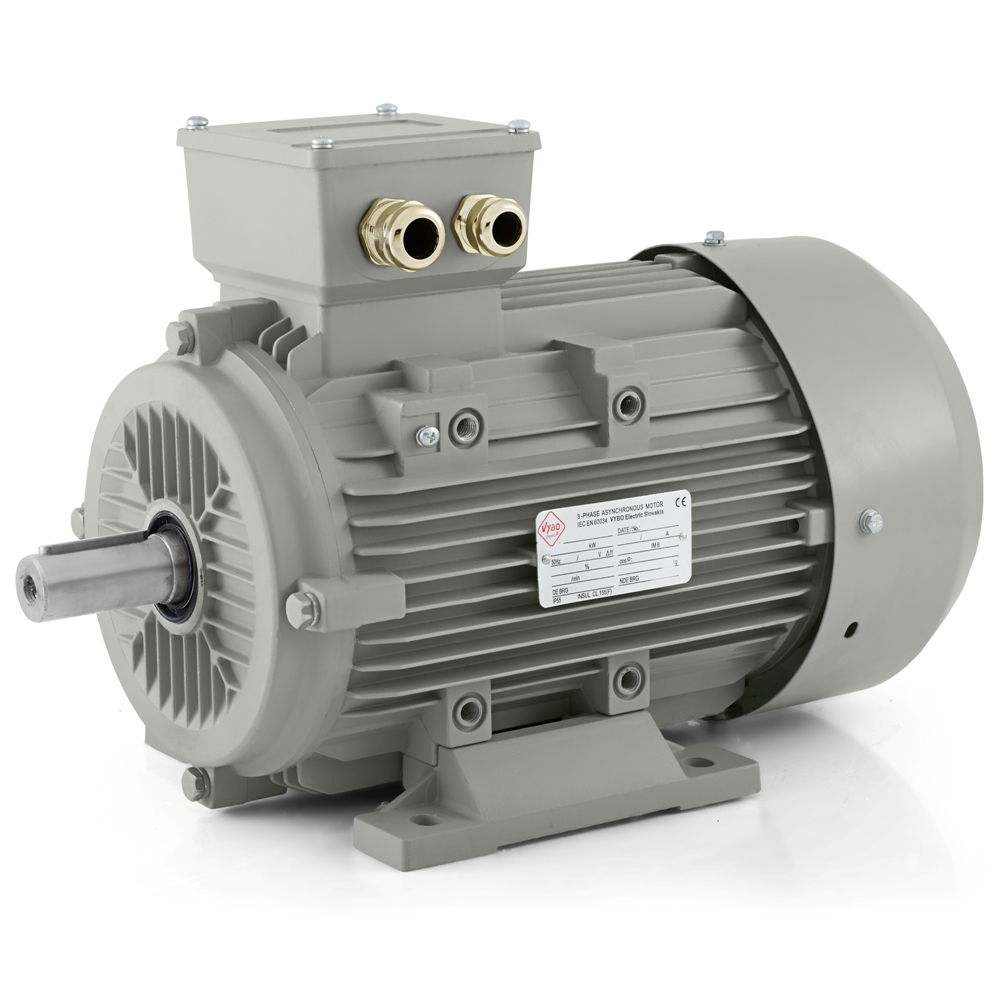

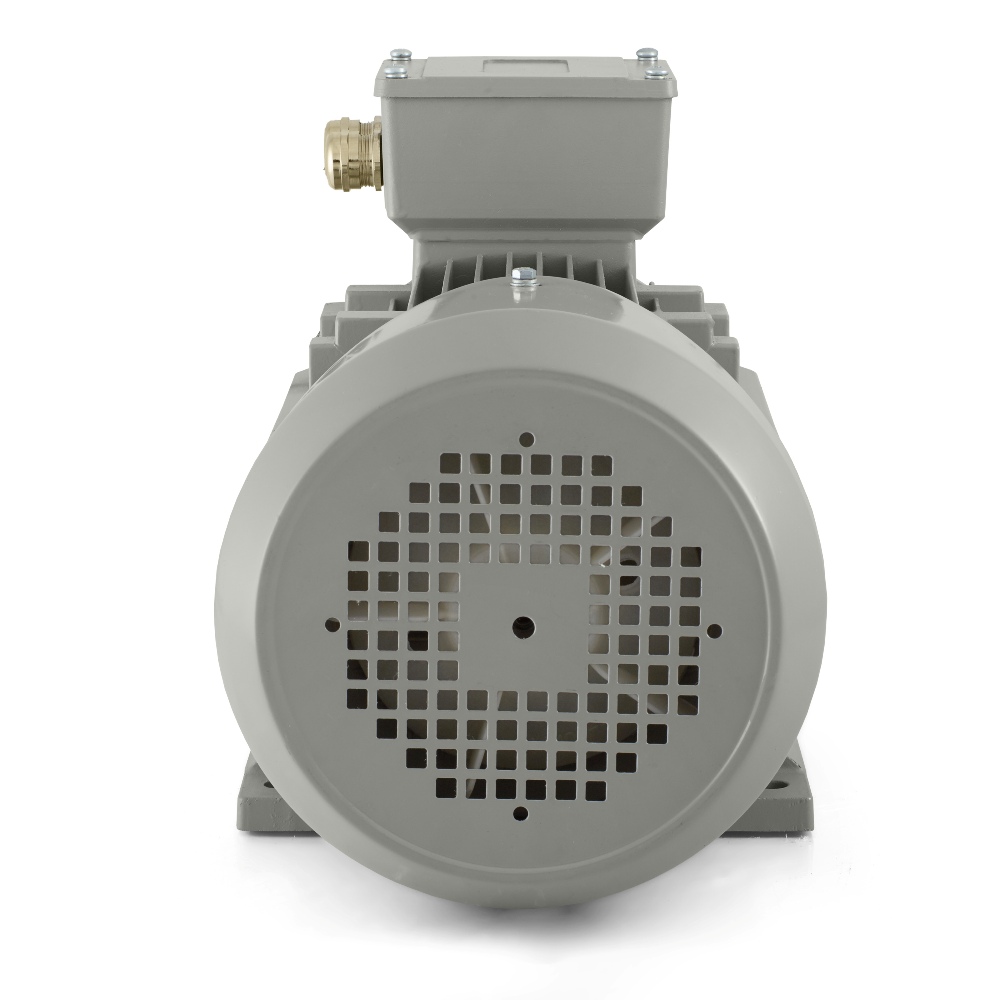

Elmotor 1AL-112M-2 är tillverkad med en aluminiumstomme och har kapslingsklass IP55, som skyddar mot damm och vattenstrålar. I produktionshallar, verkstäder, teknikutrymmen eller processanläggningar är detta en mycket viktig egenskap. Kylmetoden IC411 bidrar till en stabil termisk balans vid längre belastning och hjälper motorn att arbeta tillförlitligt även under ett intensivt arbetsskift. Isolationsklass F och temperaturstegringsklass B kompletterar en teknisk grund som är förberedd för långvarig industriell användning.

Ur mekanisk synvinkel är det också viktigt att motorn arbetar med en vibrationshastighet på 2,8 mm/s i klass A och en ljudnivå på 77 dB(A). Balanseringen utförs med halv kil och motorn kan rotera i båda riktningarna, vilket ger större frihet vid maskinkonstruktionen. På både DE- och NDE-sidan används lager 6306-2Z. Smörjningen sker med litiumbaserat fett nr 2, vilket stödjer tillförlitlig drift under normal arbetsbelastning.

Installation och integration i tekniken utan onödiga begränsningar

En stor fördel med modellen är att den är väl förberedd för integration i olika typer av utrustning. Motorn är utrustad med kabelgenomföringar 2-M32X1.5, vilket motsvarar dess effektklass och de praktiska kraven vid industriell installation. Förpackningsmåtten 420 × 245 × 310 mm och den emballerade vikten 28 kg underlättar planering av logistik, hantering och servicebyten. Rotorns tröghetsmoment på 0,0126 kg·m² ger dessutom viktig information om det mekaniska beteendet vid start och när driftläget ändras.

Motorn är lämplig för driftsätten S1, S2, S3 och S4-S9, så den kan användas både i kontinuerliga processer och i cykliska tillämpningar där arbetet upprepas regelbundet. Servicefaktorn 1,0 motsvarar nominella arbetsförhållanden och den paraboliska eller linjära belastningskarakteristiken breddar användningsmöjligheterna i olika typer av industriell utrustning. Motorn lämpar sig för start med DOL-metoden och, beroende på driftkraven, även för styrning med frekvensomriktare eller mjukstartare.

Utrymme för flexibilitet och framtida ändringar av utrustningen

Modell 1AL-112M-2 ingår i serien 1AL OPTIMAL, som finns i monteringsutförandena IM B3, IM B35, IM B5, IM B14 och IM B34. Det ger större frihet både vid konstruktion av en ny maskin och vid modernisering av befintlig teknik. Plattformen 1AL OPTIMAL är känd för hög kompatibilitet, snabb idrifttagning och beprövad kvalitet. I praktiken uppskattas också den förstärkta kopplingslådan, den förbättrade säkringen av IP55-locket till kopplingslådan, fläktkåpan i stål, kompatibla fötter, möjligheten att byta det främre lagerskölden och stommen som är konstruerad för effektiv kylning.

1AL-112M-2 är därför ett utmärkt val för verksamheter som söker en högvarvig elmotor med en effekt på 4 kW, tillförlitlig konstruktion och god monteringsflexibilitet. I maskiner där regelbunden belastning, fokus på stabilitet och behov av problemfri integration i tekniken kombineras erbjuder modellen precis det som förväntas av en professionell industridrivning.
