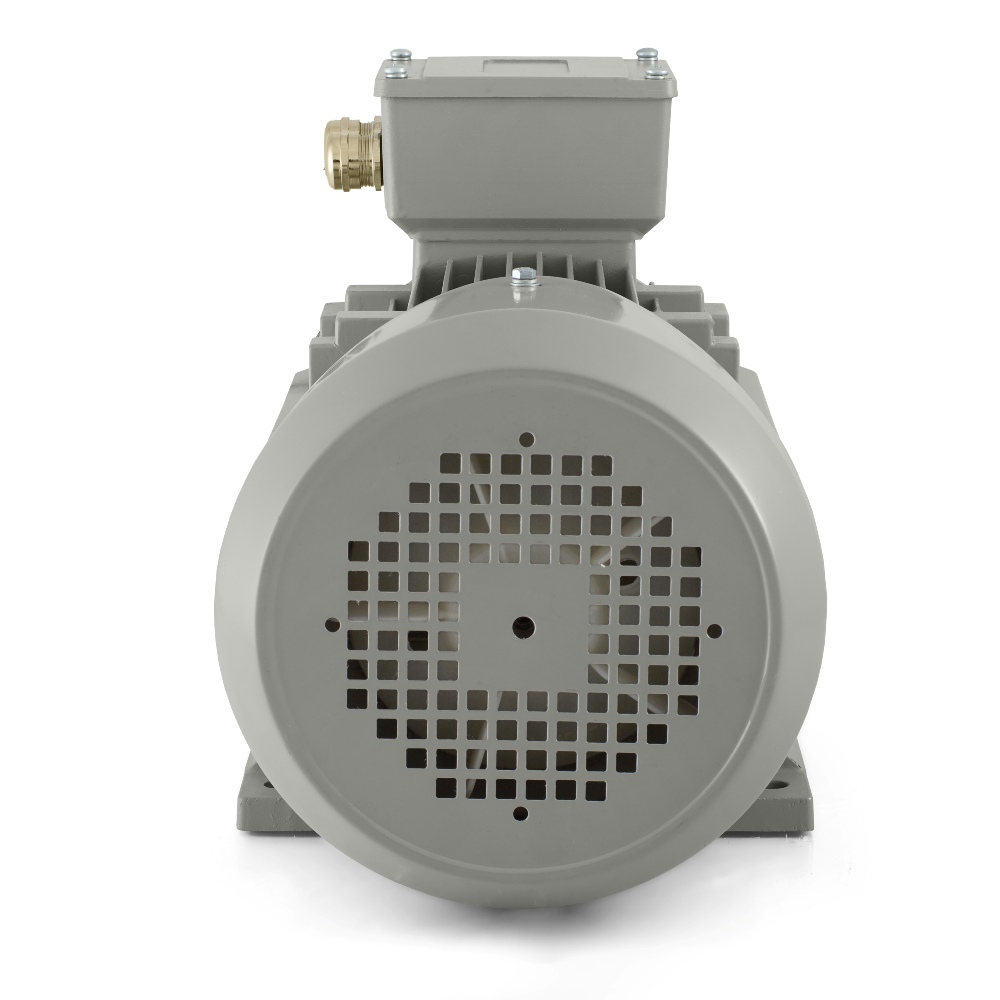

Elmotor 4 kW, 1435 varv/min, 400 V, 1AL-112M-4

Axelhöjd 112 mm för drivningar som redan bär en ordentlig produktionsbelastning

Elmotor 1AL-112M-4 i serien 1AL OPTIMAL är en trefas asynkronmotor avsedd för verksamheter där drivningen måste arbeta stabilt, utan onödiga variationer och med säker funktion även vid längre belastning. Effekten på 4 kW, märkspänningen 400/690 V och den 4-poliga konstruktionen ger en tillförlitlig grund för teknik där en tydlig arbetsbelastning redan överförs. Vid en frekvens på 50 Hz når motorn ett märkt varvtal på 1435 varv/min. Axelhöjden på 112 mm passar utrustning där stabil mekanisk infästning, rimligt installationsutrymme och långsiktig driftsäkerhet förväntas.

Modellen passar naturligt i transportlinjer, förpacknings- och fyllningslinjer, fläktaggregat, pumpstationer, blandningsenheter, doseringsteknik, sorteringsstationer, hanteringssystem, återvinningslinjer, matningsmekanismer, stängningsutrustning och fristående produktionsenheter med regelbunden arbetsrytm. I sådana tillämpningar är det viktigt att motorn kan behålla stabil drift under hela skiftet och passa väl in i maskinkonstruktionen utan att en överdrivet robust lösning behövs.

Varför denna effekt är viktig i praktisk drift

Med en effekt på 4 kW är motorn inte längre bara en hjälputrustning, utan bär ofta en betydande del av hela teknikens arbetsbelastning. Märkströmmen är 8,36 A vid 400 V och 4,85 A vid 690 V, vilket är viktigt vid dimensionering av elanslutning och val av skyddsutrustning. En verkningsgrad på 84,2 % och en effektfaktor på 0,82 stödjer balanserad drift när drivningen arbetar regelbundet under hela skiftet eller kopplas in upprepade gånger under produktionscykeln.

Motorstarten definieras av ett startmomentförhållande på 2,3, ett maximalt momentförhållande på 2,3 och ett startströmsförhållande på 7. I teknik med upprepade starter ger detta en tydlig uppstart och stabil inkoppling utan onödigt ryckigt beteende. Belastningstypen med parabolisk eller linjär belastningskarakteristik breddar användningen där motståndet ändras beroende på mekanismens rörelse, mediets flöde eller det bearbetade materialets egenskaper. Även rotortröghetsmomentet på 0,0095 kg·m² är viktigt och stödjer en tillförlitlig respons vid dosering, regelbunden matning eller en sekventiell arbetscykel.

Motor för miljöer där arbetet pågår dagligen utan onödiga stopp

I produktionshallar och tekniska enheter utsätts drivningen ofta för damm, värme, långa drifttider och regelbunden mekanisk belastning. 1AL-112M-4 har kapslingsklass IP55, som hjälper till att skydda motorns inre delar mot damm och vattenstänk. Det är praktiskt i materialhanteringsutrustning, vid förpackning och pumpning, i luftbehandlingssystem och i verksamheter där tekniken rengörs regelbundet. Den termiska stabiliteten säkerställs av IC411-kylning, som stödjer tillförlitlig drift vid längre arbetsbelastning.

Motorn använder isolationsklass F och temperaturstegring B. Den är konstruerad för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Servicefaktor 1,0 och driftlägen S1, S2, S3, S4-S9 gör den användbar i såväl kontinuerlig drift som intermittenta processer. I produktion där en maskin går kontinuerligt och en annan startar regelbundet enligt linjens cykel är detta en mycket viktig driftfördel. En ljudnivå på 65 dB(A) och en vibrationshastighet på 2,8 mm/s i klass A hjälper till att bibehålla ett balanserat mekaniskt beteende även vid längre belastning.

Mekanisk montering som stödjer stabiliteten i hela enheten

På både DE- och NDE-sidan sitter 6306-2Z-lager. Smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Balansering med halv kil är viktig vid montering av remskivor, kopplingar och andra kraftöverföringselement, där jämn gång och en tillförlitlig mekanisk anslutning är betydelsefulla. Motorn kan rotera åt båda hållen, vilket breddar användningen i reverserande mekanismer, dubbelriktad matning och teknik där arbetsriktningen ändras beroende på processfasen.

Motorn lämpar sig för DOL-start, styrning med frekvensomriktare och även för en mjukstartare. Det ger frihet vid val av startmetod och vid anpassning av driften till den aktuella utrustningen. För elanslutningen finns 2-M32X1.5-kabelförskruvningar. Hantering vid transport och service är också praktisk. Den förpackade vikten är 29 kg och förpackningsmåtten 420 × 245 × 310 mm.

1AL OPTIMAL som beprövad plattform för bred industriell användning

Serien 1AL OPTIMAL hör till VYBO Electrics mest sålda serier med mer än 30 000 installerade enheter i industrin. 1AL OPTIMAL hör till de mest sålda elmotorerna från VYBO Electric och har över 30 000 installerade enheter i industrin. Serien är känd för mycket bra pris-prestandaförhållande, beprövad kvalitet, hög kompatibilitet och snabb driftsättning. I det dagliga arbetet är även detaljer som den förstärkta kopplingsboxen, förbättrat IP55-skydd för kopplingsboxens lock, fläktskydd av stål och kompatibla fötter viktiga. Vid installation kan utförandena IM B3, IM B35, IM B5, IM B14, IM B34 användas. Elmotor 1AL-112M-4 är därför ett lämpligt val för verksamheter som behöver 4 kW effekt, stabil industriell drift och en teknisk grund som är redo för långvarig användning.
