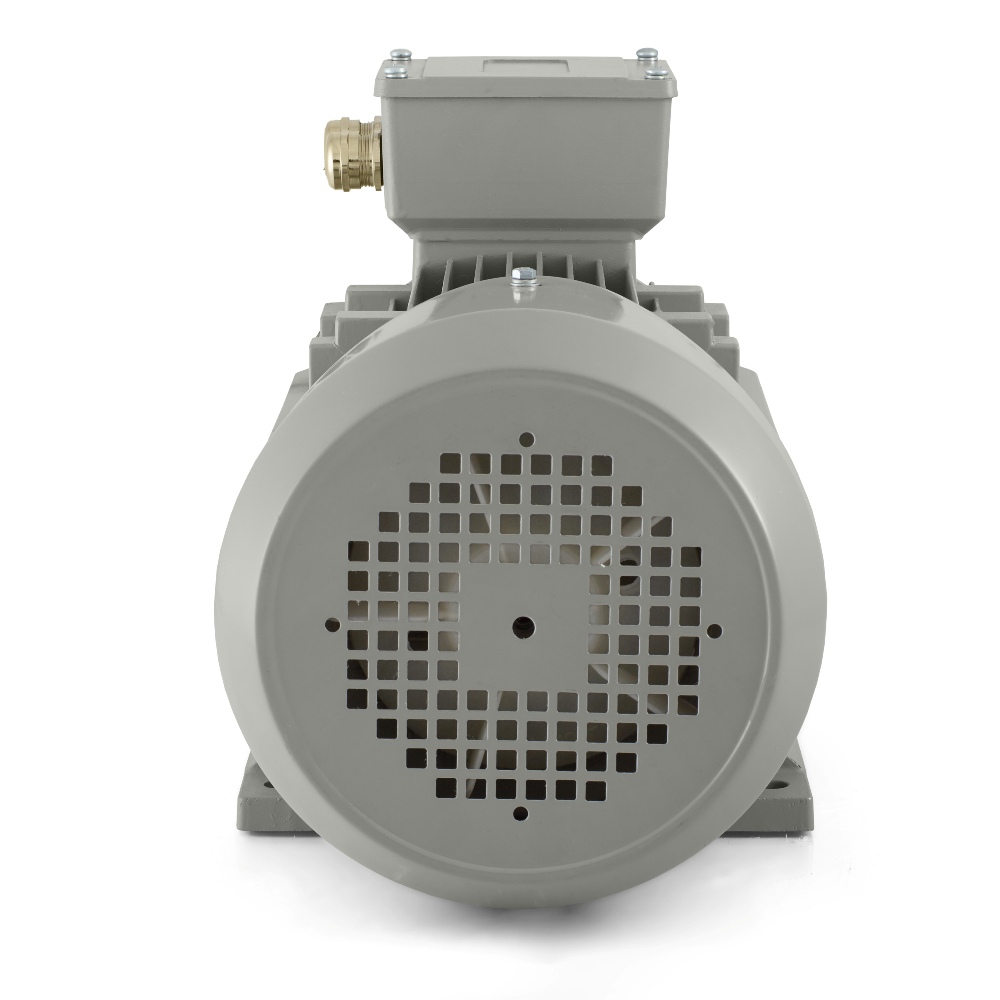

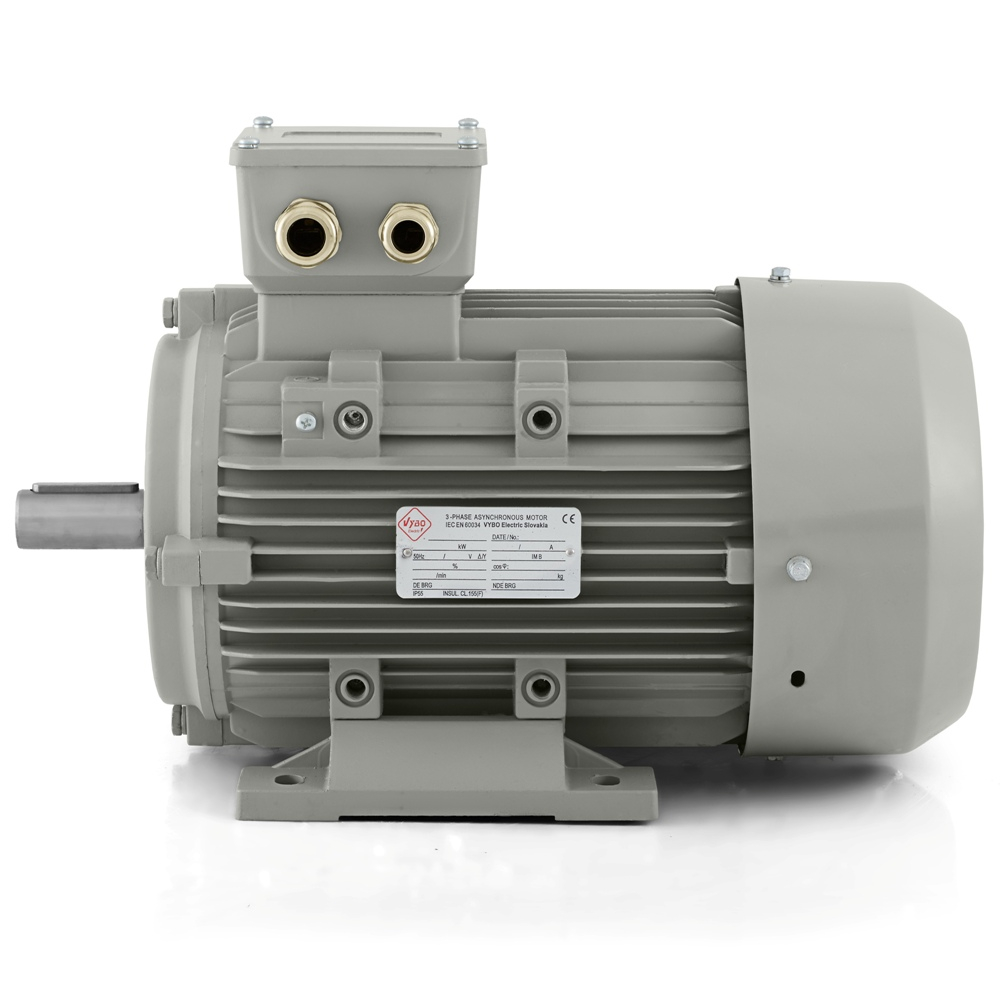

Elmotor 4 kW, 720 varv/min, 400 V, 1AL-160M1-8

Från installation till kontinuerlig drift: en lugn 8-polig drivning för en mer krävande arbetsrytm

I större långsamtgående tekniker är det viktigt att en ny drivning kan monteras utan problem i maskinen och efter start arbetar exakt som processen kräver. Elmotor 1AL-160M1-8 med en effekt på 4 kW, ett nominellt varvtal på 720 varv/min och matning på 400/690 V hör till modeller som är utvecklade för stabil effektöverföring vid ett lägre arbetstempo. Den är lämplig där tekniken inte är beroende av hög hastighet utan av jämn drift under längre arbetsintervall. Typiska användningar är blandningstankar, skruvtransportörer, bandlinjer, cirkulationspumpar, fläktenheter, utsugningsgrenar, torkmoduler, doseringssystem, fyllningslinjer och långsamt roterande mekanismer inom produktion och materialbearbetning.

I en 8-polig konstruktion är rörelsens karaktär särskilt viktig. Ett varvtal på 720 varv/min ger motorn ett lugnare driftbeteende som överförs väl till maskinens mekaniska system. I praktiken innebär det jämnare materialtransport, lugnare blandning av tankinnehåll, mjukare start av luftbehandlingskretsar och stabilare beteende vid vätskecirkulation. Effekten på 4 kW är här inte bara en effektnivå utan en verklig grund för teknik som behöver arbeta många timmar utan variationer och utan behov av aggressiv dynamik.

Mekanisk montering och säkerhet i effektöverföringen

Ramstorleken 160 mm gör modellen lämplig för maskiner där det mekaniska systemet redan kräver en solid bas och stabil montering. Storleken passar mer robust utrustning, längre transportsektioner, större blandningsenheter och pump- och ventilationsanläggningar där drivningen arbetar med en regelbunden rytm genom hela skiftet. 6309-2RZC3-lager på DE- och NDE-sidan stödjer säker rotorlagering och bidrar till mekanisk stabilitet vid långvarig drift. En vibrationshastighet på 2,8 mm/s i klass A hjälper till att bibehålla lugn gång efter koppling till remskiva, koppling eller annat transmissionselement.

En viktig detalj är balansering med halv kil, som uppfyller normala krav för industriell montering. Motorn kan rotera i båda riktningarna och kan därför användas i olika tekniska arrangemang utan onödiga förändringar av det mekaniska systemet. Rotortrögheten på 0,0753 kg·m² stödjer ett mjukare beteende under start och vid förändringar i driftläget, vilket är särskilt fördelaktigt i utrustning som växlar mellan flera processfaser. Konstruktionen omfattar kabelgenomföringar 2-M40X1.5, vilket förenklar förberedelsen av anslutningen enligt industriell praxis.

Elektrisk anslutning och integration i styrsystem

Motorn är avsedd för 50 Hz och triangel/stjärna-koppling. Märkströmmen är 9,78 A vid 400 V och 5,67 A vid 690 V, vilket ger en tydlig grund för dimensionering av skydd, koppling och säkerhetselement i styrskåpet. I större tekniska enheter är det viktigt att den elektriska delen förblir tydlig och lätt kan integreras i befintlig anläggningsinfrastruktur. Motorn är lämplig för DOL, drift med frekvensomriktare och mjukstartare, så den kan användas både i enkla och reglerade applikationer. För vissa maskiner räcker direktstart, medan andra har nytta av en mjukare start eller möjligheten att anpassa arbetstakten till den aktuella processen.

Detta är praktiskt i doseringslinjer, transportbanor med regelbundna starter, blandning med varierande motstånd samt fläktar och pumpar där driften ställs in efter teknikens behov. Här utmärker sig även plattformen 1AL OPTIMAL, som är utvecklad som en professionell VYBO Electric-lösning för bred industriell användning med fokus på kompatibilitet och enkel integration i driften.

Arbetsbelastning och driftkaraktär

Modellen är utformad för en parabolisk eller linjär belastningskarakteristik och passar därför naturligt till uppgifter där motståndet ökar gradvis eller ligger inom ett regelbundet arbetsområde. I drift ger det en bra grund för fläkt- och pumpapplikationer, men också för mekaniska processer där material transporteras, doseras, blandas eller roteras jämnt. Startströmsförhållandet på 6,0 hjälper till att utforma startmetoden och välja skydd så att motorstarten passar den elektriska delen av utrustningen. Åtta poler och 4 kW effekt skapar tillsammans en arbetsprofil som fungerar väl där tekniken behöver uthållighet och regelbundenhet snarare än snabb acceleration till högt varvtal.

Skydd, kylning och förhållanden i hallen

I normal produktionsdrift måste man ta hänsyn till damm, fukt, variationer i omgivningstemperaturen och långa arbetsintervall. IP55-skydd hjälper till att skydda motorn i denna miljö och IC411-kylning stödjer värmeavledning vid standardbelastning. Isolationsklass F tillsammans med temperaturstegring B ger en lämplig grund för tillförlitlig drift både kontinuerligt och intermittent. Motorn är förberedd för driftformerna S1, S2, S3 och S4-S9 och kan därför arbeta både långa perioder kontinuerligt och i upprepade cykler. Användningen är avsedd för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Ljudnivån på 68 dB(A) motsvarar effektklassen och bidrar vid korrekt montering till lugn drift i en industrihall.

Elmotor 1AL-160M1-8 är en lösning för teknik som kräver robust mekanisk konstruktion, tydlig elektrisk anslutning och en långsamtgående drivning som kan fungera pålitligt i daglig drift. När den är monterad i maskinen levererar den precis det som förväntas av en 8-polig industridrivning: lugn drift, stabil energiöverföring och beredskap för långvarig användning.
