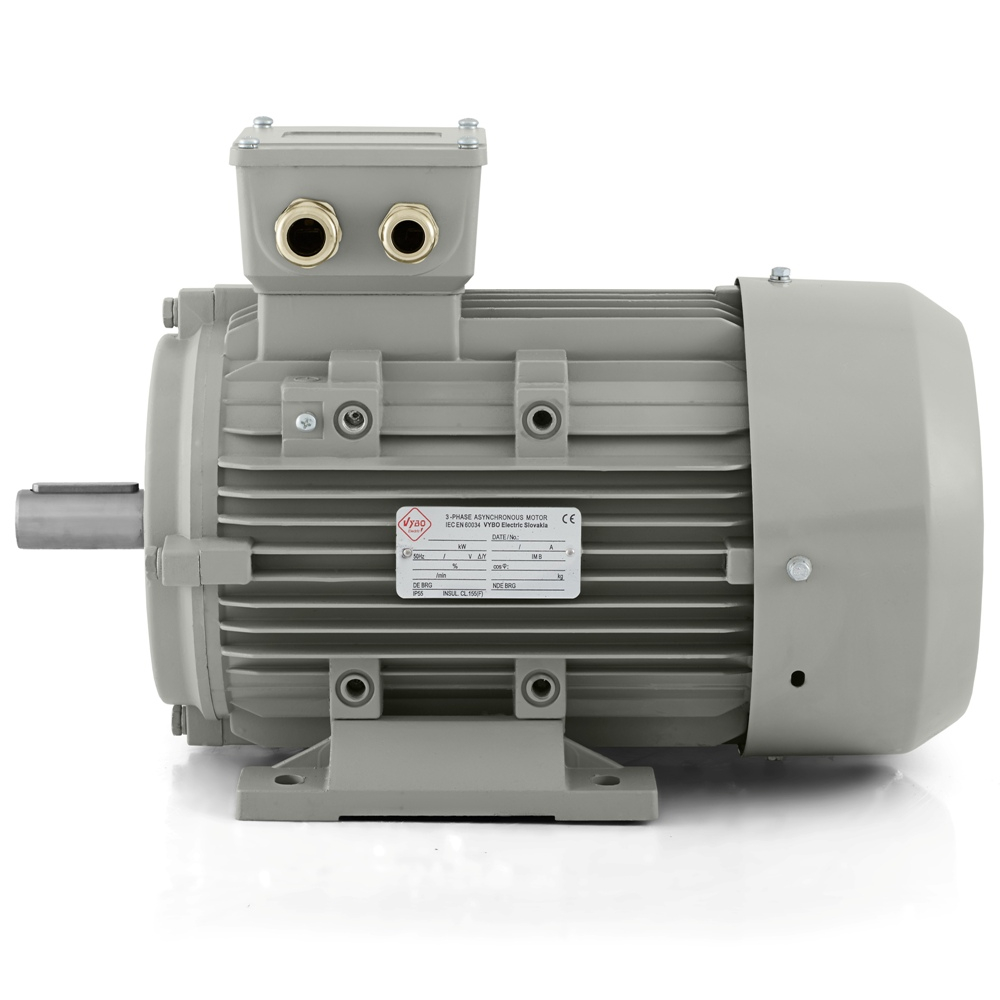

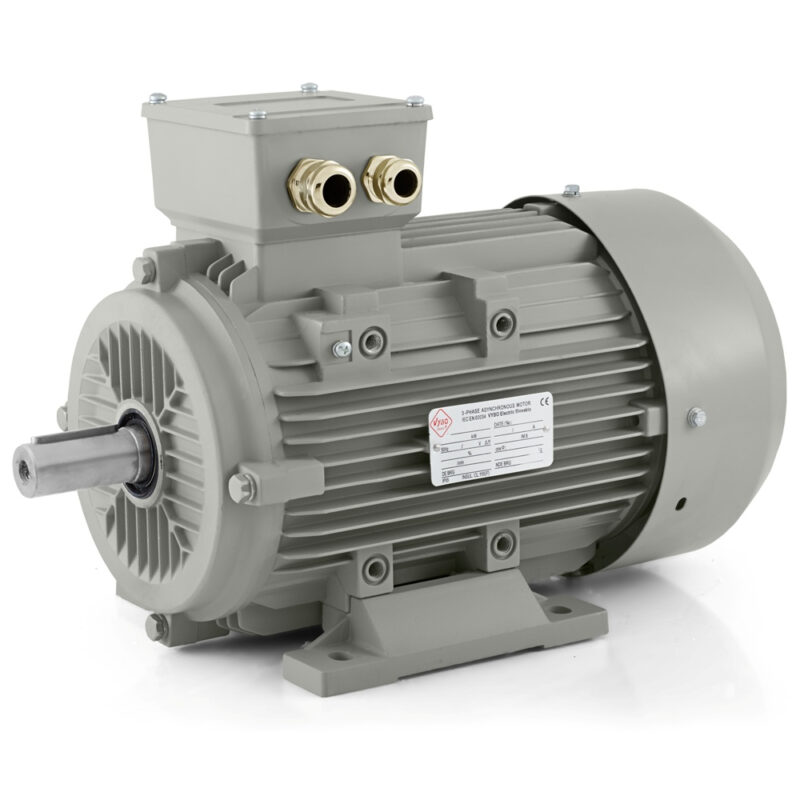

Elmotor 5,5 kW, 960 varv/min, 400 V, 1AL-132M2-6

Elmotor 1AL-132M2-6 för tekniker där säker montering och jämn drift är viktiga

Elmotor 1AL-132M2-6 från VYBO Electric är en 6-polig trefasmodell med en effekt på 5,5 kW, märkspänning 400/690 V, frekvens 50 Hz och märkvarvtal 960 varv/min. Motorn lämpar sig för anläggningar där ett lugnare arbetsförlopp, stabil montering i maskinen och långsiktig tillförlitlighet vid regelbunden belastning förväntas. I stället för en skarp dynamisk respons ger den en stabil och lätt förutsägbar drift, vilket i många industriella processer är viktigare än själva drivsystemets responshastighet.

Stomstorleken på 132 mm visar redan att detta är en motor som är förberedd för utrustning med regelbunden drift och fokus på mekanisk stabilitet. Den passar bra i tekniska enheter där drivningen arbetar varje dag och där installationen ska kunna utföras snyggt utan onödiga ändringar och improvisationer. Därför lämpar sig elmotor 1AL-132M2-6 exempelvis för fläktenheter, cirkulations- och processpumpar, blandningsenheter, transportörer, filtreringsteknik, torkenheter, packstationer, recirkulationssystem, sorteringsutrustning och olika drivningar för hjälpmekanismer i produktionen.

En monteringslösning som förenklar integrationen i tekniken

En styrka hos denna modell är att den är förberedd för installation i industriell utrustning. Balansering med halv kil gör korrekt anslutning till remskiva, koppling eller annat transmissionselement enklare. Utförandet omfattar kabelförskruvningar 2-M32X1.5, vilket underlättar en snygg kraftmatning och tydlig kabeldragning i maskinen eller den tekniska enheten. Motorn kan rotera i båda riktningarna och anpassar sig därför också bra till enheter där den slutliga drivlayouten bestäms först vid installation eller idrifttagning.

Den emballerade vikten på 57 kg och emballagemåtten 540 × 310 × 340 mm är viktiga vid planering av hantering, lagring och logistik före själva installationen. Både i servicearbete och maskintillverkning är detta en användbar detalj. Motorn kan därmed förberedas bättre för förflyttning, lagring och monteringsprocessen utan onödiga komplikationer. Inom serien 1AL OPTIMAL är detta en professionell lösning som är avsedd för snabb idrifttagning och bred industriell användning.

Drift i applikationer där jämnhet är viktig

Den 6-poliga konstruktionen och märkvarvtalet 960 varv/min ger modellen en driftkaraktär som passar där tekniken behöver gå jämnt och utan onödigt tvära reaktioner. I fläktar bidrar den till att bibehålla ett stabilt flöde. I pumpsystem stöder den en regelbunden kretsdrift. I blandare och recirkulationsutrustning är fördelen att rörelsen blir lugn och förutsägbar. I transportörer, förpackningsmaskiner eller sorteringsmoduler passar motorn bättre i processer där jämn mekanisk drift och mer exakt kontroll över arbetscykeln uppskattas.

Motorn är avsedd för en parabolisk eller linjär belastningskurva och passar därför naturligt både för applikationer med konstant motstånd och för tekniker där belastningen ändras beroende på driftpunkten. Rotorns tröghetsmoment på 0,0449 kg·m² bidrar till en balanserad respons vid start och reglering. Det innebär att drivningen beter sig förutsägbart vid start och vid förändringar i driftläget och samverkar väl med utrustningens mekaniska del.

Styrning, start och driftform

Elmotor 1AL-132M2-6 är lämplig för direkt DOL-start, styrning med frekvensomriktare och drift med mjukstartare. Denna kombination breddar användningsmöjligheterna. I en anläggning kan motorn fungera som en fast direktdrift. I en annan kan den vara en del av ett reglerat system där start eller arbetsrytm anpassas efter teknikens krav. Lösningen är praktisk exempelvis inom luftbehandling, vid drift av pumpaggregat, vid blandning, materialöverföring och i tekniska processer där en mjukare start av utrustningen är önskvärd.

Startmomentförhållandet på 2,1 hjälper motorn att säkert övervinna utrustningens initiala motstånd vid start. Maximalt momentförhållande på 2,1 stöder stabil drift när belastningen ändras kortvarigt. Startströmsförhållandet på 6,5 är viktigt vid dimensionering av den elektriska grenen och skyddselementen. Servicefaktorn på 1,0 och driftformerna S1, S2, S3 och S4-S9 gör modellen väl användbar både i kontinuerlig och intermittent drift. I utrustning som går hela skiftet, liksom i teknik med återkommande cykler, är detta en viktig praktisk fördel.

Skydd och mekanisk stabilitet i daglig drift

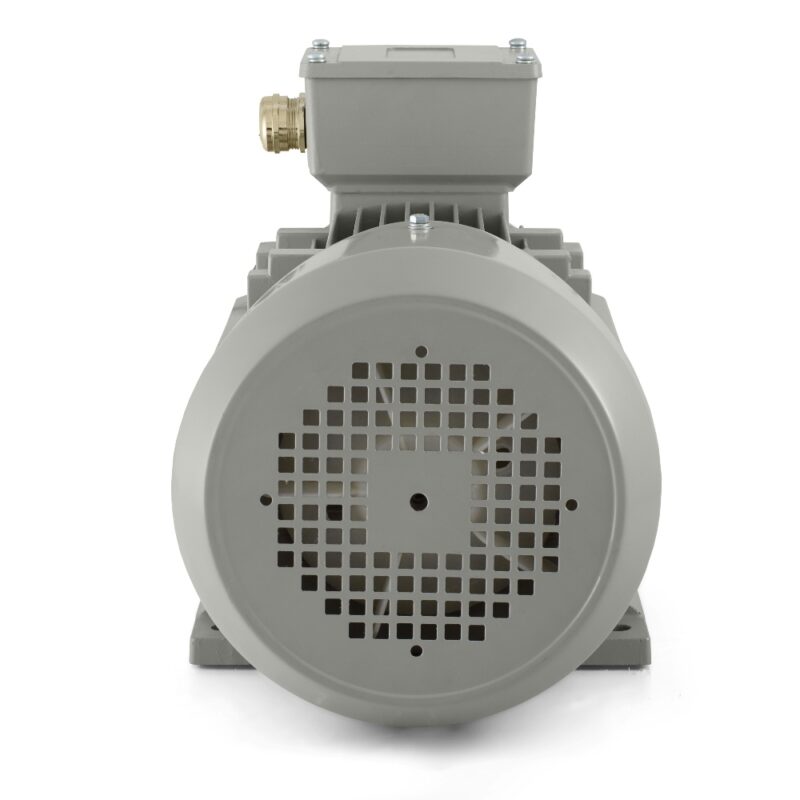

På både DE- och NDE-sidan används lager 6308-2Z, som bidrar till en tillförlitlig lagring av rotorn vid regelbunden belastning. Litiumbaserat fett nr 2 passar vanliga industriella förhållanden och bidrar till stabil mekanisk drift. Kapslingsklassen IP55 hjälper till att skydda motorns inre delar mot damm och fukt i driften. Kylningen IC411 bidrar till en stabil termisk regim vid längre drift.

Isolationsklass F och temperaturstegringsklass B ger en lämplig grund för tillförlitlig användning i den dagliga driften. Motorn är konstruerad för en omgivningstemperatur på upp till +65 °C och en höjd på upp till 1000 m. En vibrationshastighet på 2,8 mm/s vid vibrationsklass A hjälper till att bibehålla en jämn drift. Ljudnivån på 69 dB(A) motsvarar den industriella karaktären hos detta utförande. VYBO Electrics 1AL OPTIMAL-plattform är känd för ett mycket bra pris-prestandaförhållande, beprövad kvalitet och kompatibilitet för bred industriell användning. Monteringsformerna IM B3, IM B35, IM B5, IM B14 och IM B34 finns också tillgängliga.

En drivning för utrustning som behöver en pålitlig arbetsrytm

Elmotor 1AL-132M2-6 lämpar sig för tekniker där fast montering, lugnare 6-polig drift och beredskap för regelbunden industriell användning förväntas av drivningen. Modellen förenar prestanda, säker montering och driftsstabilitet och passar därför väl i utrustning där jämn gång och långsiktig tillförlitlighet prioriteras.
