Elmotor 5,5 kW, 1440 varv/min, 400 V, 1AL-132S-4

Elmotor 1AL-132S-4 för teknik som arbetar länge i en stabil rytm

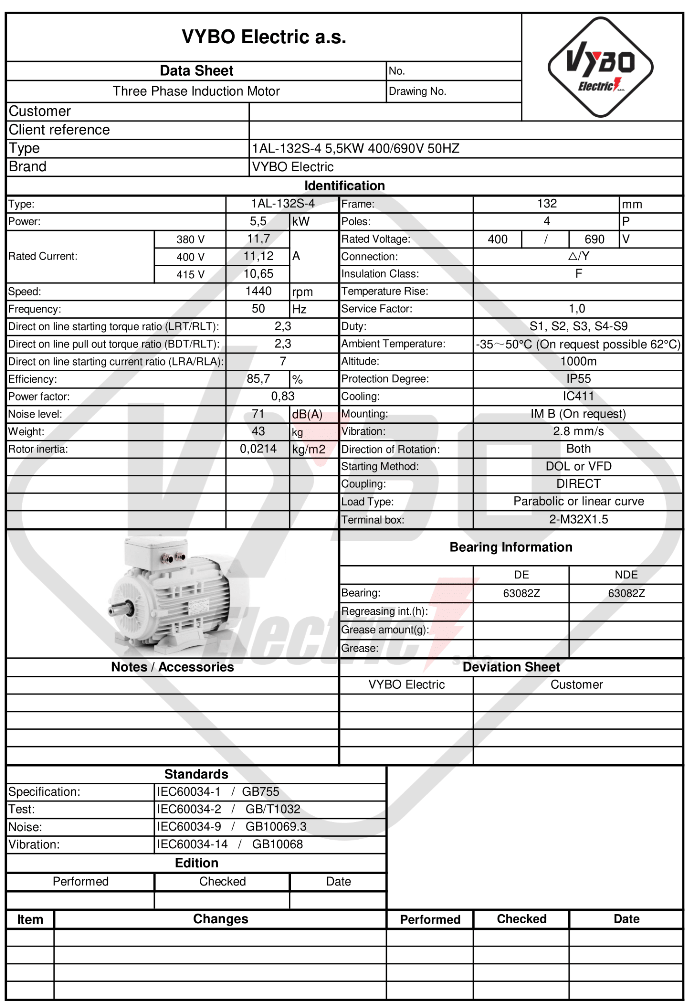

Alla drivningar i en anläggning har inte bara en hjälpfunktion. Vid pumpning, ventilation, blandning eller jämn materialöverföring är motorn ofta direkt avgörande för om linjen håller sitt tempo utan variationer. Elmotor 1AL-132S-4 i serien 1AL OPTIMAL är konstruerad just för denna typ av användning. Den har en effekt på 5,5 kW, en märkspänning på 400/690 V, delta/stjärna-koppling och når vid en frekvens på 50 Hz 1440 varv/min. Det är en 4-polig trefas asynkronmotor med en axelhöjd på 132 mm, förberedd för regelbunden industriell drift med en stabil mekanisk grund.

I praktiken används modellen naturligt i transportlinjer, med pumpar, i fläktenheter, utsugssystem, blandningsenheter, doseringsutrustning, förpackningslinjer, hanteringsteknik, sorteringsstationer och återvinningsenheter. Det viktiga är inte bara att motorn startar tekniken. Det avgörande är att den kan hålla tekniken i ett stabilt driftläge även när produktionen pågår i timmar, när belastningen ändras beroende på processfasen eller när enskilda delar av linjen kopplas in i en återkommande cykel.

En effektnivå med verklig driftmässig betydelse i maskinen

Med en effekt på 5,5 kW är motorn inte längre bara drivning för en mindre hjälpfunktion, utan bär mycket ofta huvudbelastningen i en viss enhet. Märkströmmen är 11,12 A vid 400 V och 6,45 A vid 690 V, vilket är viktigt vid dimensionering av matning, skydd och integrering i elskåpet. En verkningsgrad på 85,7 % och en effektfaktor på 0,83 ger en bra grund för långvarig användning i teknik där drivningen förväntas arbeta regelbundet utan onödiga stopp. Märkvarvtalet 1440 varv/min stödjer också en jämn kraftöverföring både vid medier och mekanisk rörelse.

I verklig drift är det också mycket viktigt hur motorn beter sig vid starten. Ett startmomentförhållande på 2,3, ett maximalt momentförhållande på 2,3 och ett startströmsförhållande på 7 ger modellen ett förutsägbart beteende vid start och övergång till belastning. I pumpteknik, fläktar eller transportörer innebär detta en mer tillförlitlig start utan oönskade störningar i hela enheten. Belastningstypen med parabolisk eller linjär belastningskarakteristik breddar dessutom användningen i teknik där motståndet under arbetscykeln ändras med flöde, tryck eller materialrörelse.

När tekniken startar upprepade gånger är en jämn uppstart avgörande

Modellen 1AL-132S-4 lämpar sig för DOL-start, styrning med frekvensomriktare och användning med mjukstartare. Det ger både konstruktör och operatör större frihet vid val av startmetod. I vissa fall räcker direktstart, medan en mjukare uppstart eller mer exakt anpassning av driften till maskinens karaktär är viktigare i andra. På linjer med dosering, kontinuerlig transport eller reglerat flöde är detta mycket praktiskt eftersom drivningen bättre kan anpassas till teknikens arbetstakt.

Även rotortröghetsmomentet på 0,0214 kg·m² spelar en viktig roll. I utrustning med återkommande arbetscykel, där linjen startas i partier eller det mekaniska systemet växlar mellan flera processfaser, hjälper detta värde till att bibehålla en tydligare respons från drivningen. Motorn kan rotera åt båda hållen, vilket breddar användningen i reverserande mekanismer, dubbelriktad matning och tekniska enheter med varierande rörelseriktning.

Driftmiljön kräver en hållbar och stabil drivning

I produktion utsätts motorn för damm, värme, regelbunden rengöring och långa arbetsperioder. Därför är kapslingsklassen IP55 viktig och hjälper till att skydda de inre delarna mot damm och vattenstänk. I pumpstationer, materialhantering, förpackningsanläggningar och luftbehandlingsenheter påverkar detta direkt driftsäkerheten. IC411-kylning stödjer ett stabilt termiskt tillstånd vid längre belastning, vilket är avgörande i denna effektklass.

Motorn använder isolationsklass F och temperaturstegring B. Den är avsedd för en omgivningstemperatur på upp till +65 °C och en höjd på upp till 1000 m. Driftlägena S1, S2, S3, S4-S9 tillsammans med en servicefaktor på 1,0 gör både kontinuerlig och intermittent drift möjlig. Detta är viktigt där en del av tekniken arbetar kontinuerligt och en annan kopplas in beroende på produktionscykel eller batch.

Mekanisk konstruktion som stödjer jämn gång

På både DE- och NDE-sidan sitter 6308-2Z-lager. Smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Balansering med halv kil är viktig vid montering av remskivor, kopplingar och andra kraftöverföringselement där jämn gång och en säker mekanisk anslutning bevakas. En ljudnivå på 71 dB(A) och en vibrationshastighet på 2,8 mm/s i klass A stödjer ett kontrollerat mekaniskt beteende, både i enheter med flera drivningar och vid långvarig drift.

För elanslutningen finns 2-M32X1.5-kabelförskruvningar. Den förpackade vikten på 43 kg och förpackningsmåtten 500 × 290 × 340 mm underlättar planering av hantering, lagring och servicebyte. Serien 1AL OPTIMAL är känd i industrin för mycket bra pris-prestandaförhållande, snabb driftsättning och bred kompatibilitet. Vid montering kan utförandena IM B3, IM B35, IM B5, IM B14, IM B34 användas. Elmotor 1AL-132S-4 är därmed en professionell lösning för verksamheter som behöver 5,5 kW effekt, stabil och tillförlitlig drift och en säker drivning för långa driftperioder.
