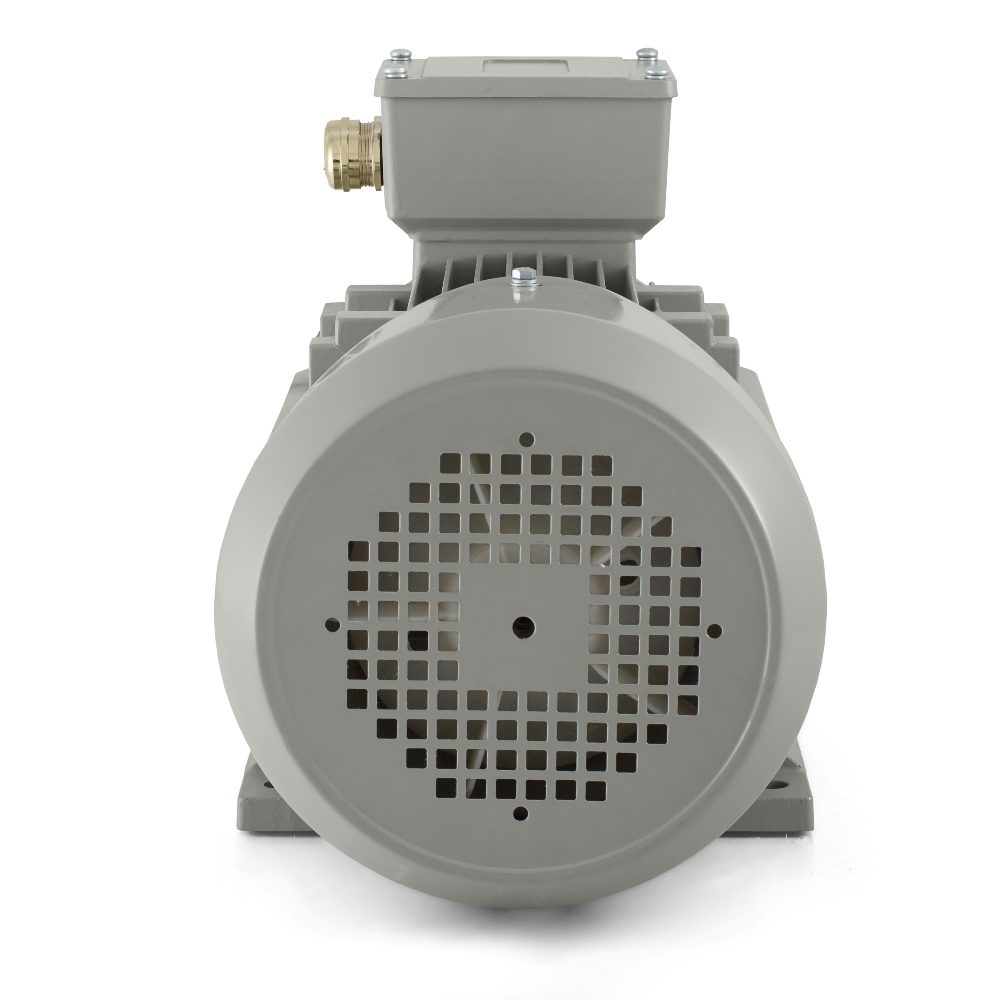

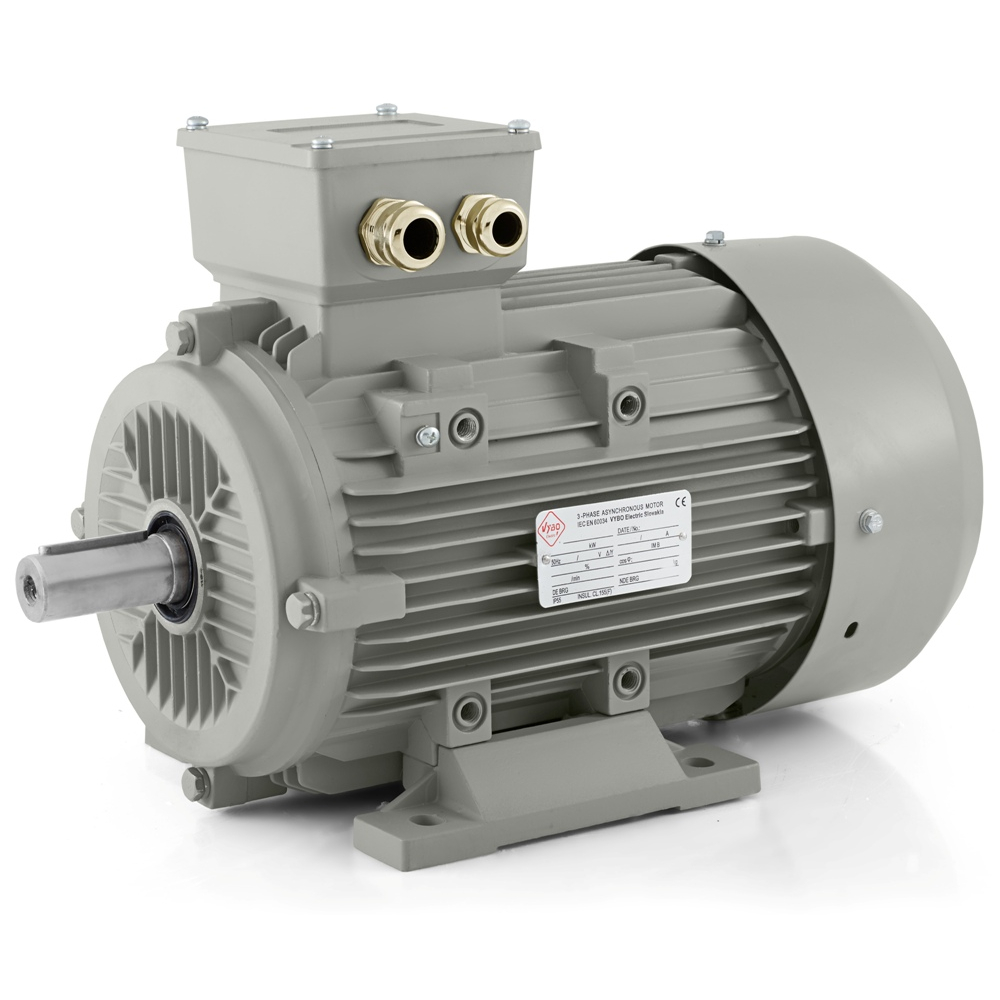

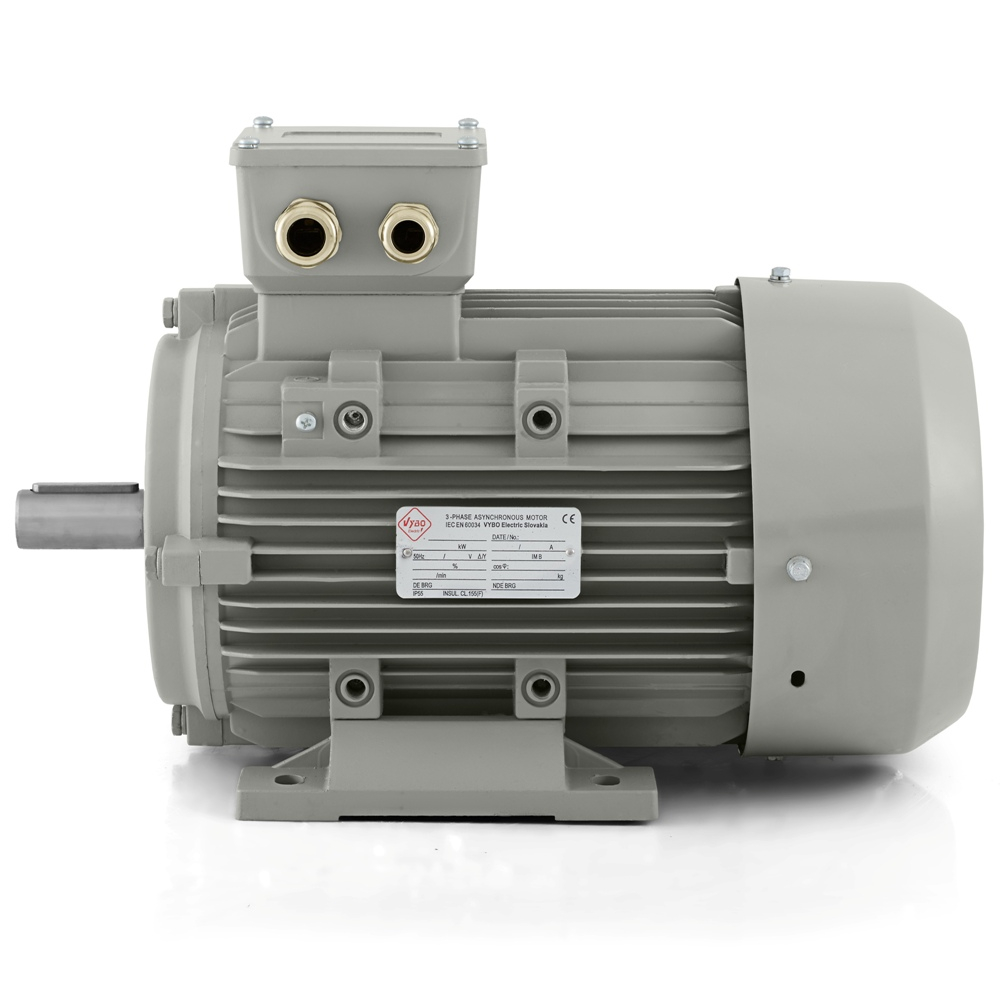

Elmotor 5,5 kW, 720 varv/min, 400 V, 1AL-160M2-8

Elektrisk drivning för teknik som kräver stabil effekt och lugn drift

Elmotor 1AL-160M2-8 är en 8-polig trefas asynkronmotor med en effekt på 5,5 kW, nominellt varvtal på 720 varv/min och matning på 400/690 V vid 50 Hz. Modellen är utvecklad för applikationer där effekten ska överföras jämnt, utan plötsliga förändringar och med god tillförlitlighet under långa driftintervall. Denna driftprofil passar blandningsutrustning, skruvtransportörer, bandtransportsektioner, cirkulationspumpar, fläktenheter, utsugningsanläggningar, torkenheter, fyllningslinjer, långsamt roterande bord och processtationer för materialbearbetning. I dessa uppgifter är det avgörande att motorn följer processens tempo och inte arbetar vid hög hastighet.

Den elektriska konstruktionen med triangel/stjärna-koppling ger en tydlig grund för integration i ett industrinät. Märkströmmen på 12,9 A vid 400 V och 7,48 A vid 690 V hjälper vid dimensionering av skydd, val av kopplingselement och förberedelse av elskåpet. Det är praktiskt viktigt när drivningen byggs in i en ny maskin eller när befintlig teknik moderniseras och den elektriska sidan måste vara under kontroll från början. Inom serien 1AL OPTIMAL är detta en professionell VYBO Electric-lösning i aluminiumram, klar för bred industriell användning.

Start, belastning och arbetscykel

För den här modellen är det viktigt hur den beter sig vid start och hur den bibehåller effekten under drift. Startmomentförhållandet på 2,0 mot märkmomentet ger en tillförlitlig grund för acceleration. På samma sätt hjälper värdet 2,0 för maximalt moment motorn att hålla driften vid normala förändringar i processmotståndet. Startströmsförhållandet på 6,5 är avgörande vid dimensionering av skydd och val av rätt startmetod. I praktiken innebär detta att motorn kan användas både i utrustning som startar upprepade gånger under ett skift och i teknik med långvarig kontinuerlig drift där stabilt beteende utan onödiga variationer förväntas.

Modellen är lämplig för DOL, styrning med frekvensomriktare och användning med mjukstartare. Det ger frihet i maskinkonstruktionen. I enkel utrustning kan direktstart vara praktisk. Vid robustare mekanik eller teknik som är känslig för startstötar är mjukare start eller möjlighet att anpassa arbetstakten en fördel. Lösningen är användbar i pumpkretsar, fläktar med regelbunden belastning, blandare där mediets motstånd varierar efter processfas och transportbanor där en jämn materialrörelse måste upprätthållas.

Motorn är utformad för en parabolisk eller linjär belastningskarakteristik och passar därför drift där motståndet ökar gradvis eller ligger inom ett förutsägbart område under arbetet. Effekten på 5,5 kW i kombination med den 8-poliga konstruktionen gör modellen särskilt relevant där uthållighet, regelbundenhet och lugn effektöverföring krävs.

Skydd i daglig användning

En industridrivning måste klara miljöer där damm, fukt och industriell förorening är vanligt förekommande. IP55-skydd hjälper till att skydda motorens viktiga delar under sådana förhållanden och IC411-kylning stödjer säker värmeavledning vid standardbelastning. Isolationsklass F tillsammans med temperaturstegring B ger ett lämpligt termiskt underlag för regelbunden drift genom hela skiftet. Servicefaktorn på 1,0 motsvarar standard industriell användning och driftformerna S1, S2, S3 och S4-S9 möjliggör både kontinuerlig drift och cykliska processer.

Användningen är avsedd för omgivningstemperaturer upp till +65 °C och höjder upp till 1000 m. Ljudnivån på 68 dB(A) motsvarar effektklassen och bidrar vid korrekt installation till ett behagligt driftbeteende i verkstad och processenhet. I praktiken innebär det att motorn är redo för långvarig användning vid blandning, pumpning, ventilation, dosering och materialtransport, där arbetsförhållandena förändras efter produktionsrytmen och inte efter idealiska laboratorieförhållanden.

Mekanik, lager och monteringsdetaljer

Ramstorleken 160 mm ger en stabil grund för maskiner och utrustning som redan kräver en mer robust mekanisk lösning. 6309-2RZC3-lager på DE- och NDE-sidan stödjer stabil rotorlagering och hjälper till att bibehålla tillförlitligheten vid långvarig användning. En vibrationshastighet på 2,8 mm/s i klass A bidrar till lugn drift efter koppling till koppling, remskiva eller annat transmissionselement. Balansering med halv kil motsvarar standard industriell montering och motorn kan rotera i båda riktningarna, vilket förenklar integration i olika mekaniska arrangemang.

Rotortrögheten på 0,0931 kg·m² stödjer en lugnare reaktion vid start och förändringar i driftläget. Konstruktionen omfattar kabelgenomföringar 2-M40X1.5. Den emballerade vikten på 82,5 kg motsvarar effektklassen och är en viktig parameter vid hantering, transport och installationsförberedelser. Lagersystemet använder litiumbaserat fett nr 2. Elmotor 1AL-160M2-8 är därmed en pålitlig drivning för teknik som kräver jämn effekttillförsel, säker start och lugn långvarig drift.
