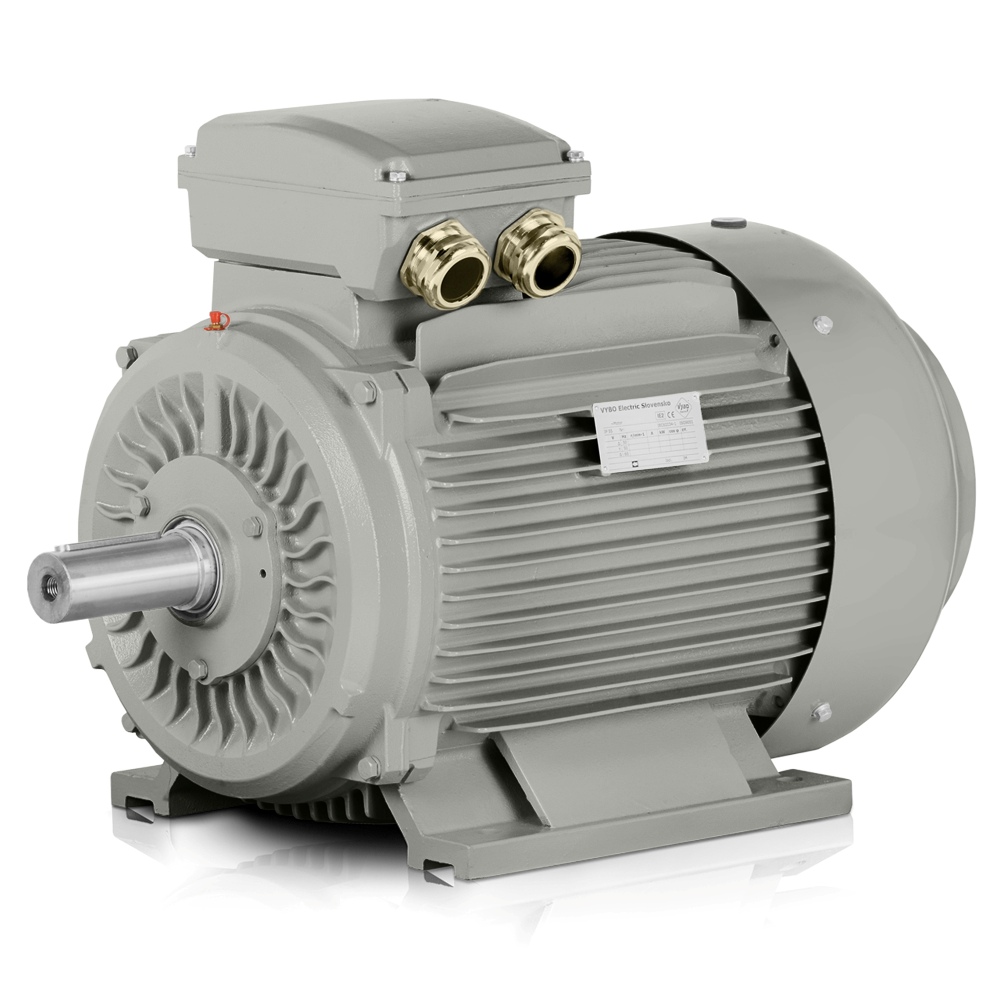

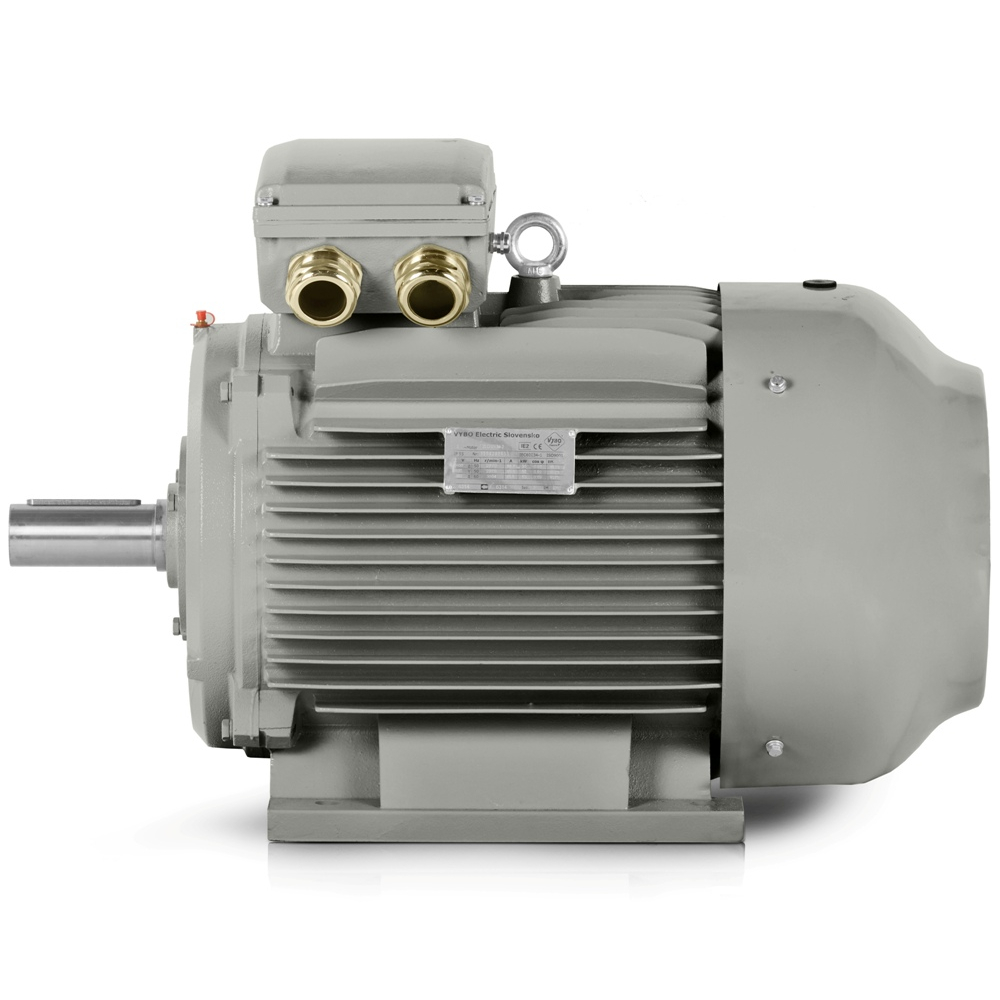

Trefas elmotor: 3LC-250M-2, 55 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-250M-2 |
| Märkeffekt (kW) | 55 |
| Ramstorlek (mm) | 250 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 93,5 |
| Märkström 690 V (A) | 54,20 |
| Verkningsgrad vid 100 % belastning (%) | 94,3 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,7 |
| Rotorns tröghetsmoment (kg·m²) | 0,4638 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1012*582*781 |
| Förpackningsvikt (kg) | 370 |
| Lager och smörjning | |
| DE/NDE-lager | 6314-C3/6314-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
Effektivitetsklass IE3 – Mycket hög verkningsgrad ger i praktiken lägre energibehov och ett bättre förhållande mellan upptagen och avgiven effekt. Denna IE3-elmotor i 3LC PRO-serien är konstruerad för att ge både besparingar och värde i modellen 3LC-250M-2, vilket gör den lämplig för lätt och medeltung industri, OEM-maskiner och mindre tekniska enheter där stabil start, jämn drift och rimliga driftskostnader är viktiga. Som elmotor på 3000 varv/min passar den där högre driftdynamik och exakt varvtal under kontinuerlig belastning krävs.
En effekt på 55 kW, en matningsspänning på 400/690 V och ett märkvarvtal på 2980 varv/min ger denna trefasiga elmotor kapacitet för tillförlitlig drift i system som går över flera skift och inte har råd med längre stillestånd. Strömbelastningen på 93.5 A vid △ 400V och 54.2 A vid Y 690V är också värdefull i praktiken eftersom den förenklar dimensionering av elskåp och skydd inom industriell automation. Rotorns tröghetsmoment på 0.464 kg/m² stödjer balanserad acceleration av drivenheten och applikationer där motorn ofta startas under belastning.
Elmotor på 3000 varv/min för produktion som kräver stabil prestanda
3LC PRO-modellen med IEC-byggstorlek 250 mm uppfyller installationskrav i maskiner där kompakt integration och direkt kompatibilitet med standardiserade mekaniska gränssnitt är viktiga. En ljudnivå på 89 dB(A) motsvarar drift där både prestanda och operatörens arbetsmiljö måste beaktas. Den robusta gjutjärnsramen – förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter ökar den mekaniska tillförlitligheten vid vibrationer, frekvent koppling och långvarig användning i linjer som går kontinuerligt.
- Blandnings- och homogeniseringsenheter inom livsmedelsproduktion.
- Pumpstationer för processvatten i bearbetningsanläggningar.
- Ventilationsenheter för lackeringsverkstäder och ytbehandling.
- Kammartransportörer i förpackningslinjer.
- Krossar och sorteringsenheter inom återvinning.
- Skruvtransportörer för bulkmaterial.
- Kompressorenheter för verkstads- och produktionssystem med tryckluft.
- Granulatorer inom plastbearbetning.
- Roterande matare inom foderindustrin.
- Mindre tekniska enheter inom metallbearbetning.
Hållbara lager och kabelanslutning för daglig drift
Både DE-lager 6314-C3 och NDE-lager 6314-C3 stödjer lång livslängd i applikationer där belastning, temperatur och vibration varierar. Kabelförskruvningar 2-M63X1.5 förenklar praktisk anslutning på installationsplatsen och gör dragning av kraftkablar enklare i elskåpsenheter. En effektfaktor på 0.9 och en verkningsgrad på 94.3% är också användbara konstruktionsvärden eftersom de hjälper till att hålla driften ekonomisk även under långa dagliga drifttider. I praktiken bygger denna IE3-elmotor på tusentals industriella installationer, vilket bekräftar dess lämplighet för både standardiserade produktionsscenarier och kundanpassad maskinbyggnad.
3LC PRO för OEM-maskiner och mindre tekniska enheter
Startförhållande LRT/RLT 2, kippförhållande BDT/RLT 2.3 och startströmsförhållande LRA/RLA 7.7 ger konstruktörer data som kan användas vid val av kretsskydd, frekvensomriktare och mekaniska drivanslutningar. Denna elmotor på 3000 varv/min passar därför projekt där exakt start, driftsäkerhet och rimlig avkastning på investeringen är viktiga. Om du behöver en motor för serieproduktion eller en specifik applikation i en automatiserad linje, kontakta oss.
- Kontakta oss för teknisk verifiering av lämpligheten för din applikation.
Förpackning förberedd för installation och snabb driftsättning
En förpackningsvikt på 370 kg och förpackningsmått på 1012*582*781 mm förenklar logistikplanering och mottagning på installationsplatsen. Denna trefasiga elmotor passar därför företag som snabbt behöver öka produktionskapaciteten utan tidskrävande mekaniska ändringar. Modellen 3LC-250M-2 är redo för applikationer där exakt drift, stabil prestanda och en teknisk lösning som klarar långvarig industriell användning krävs varje dag.
