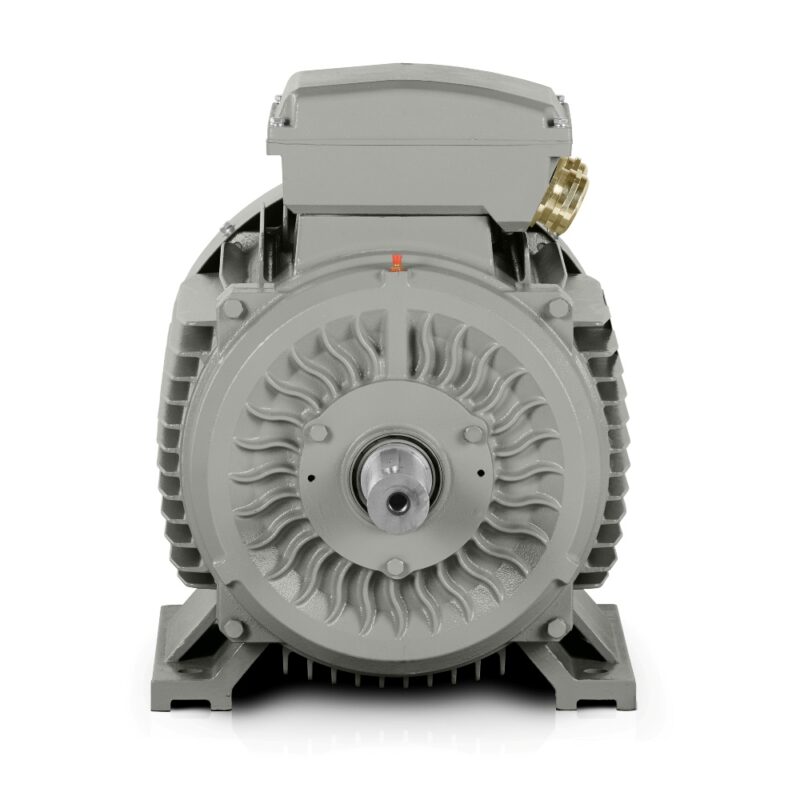

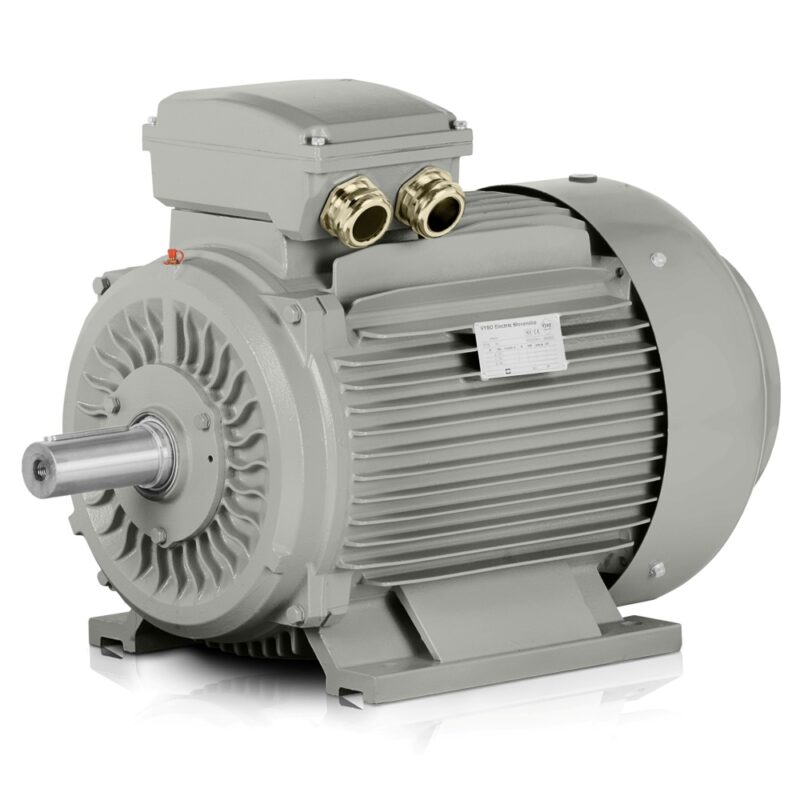

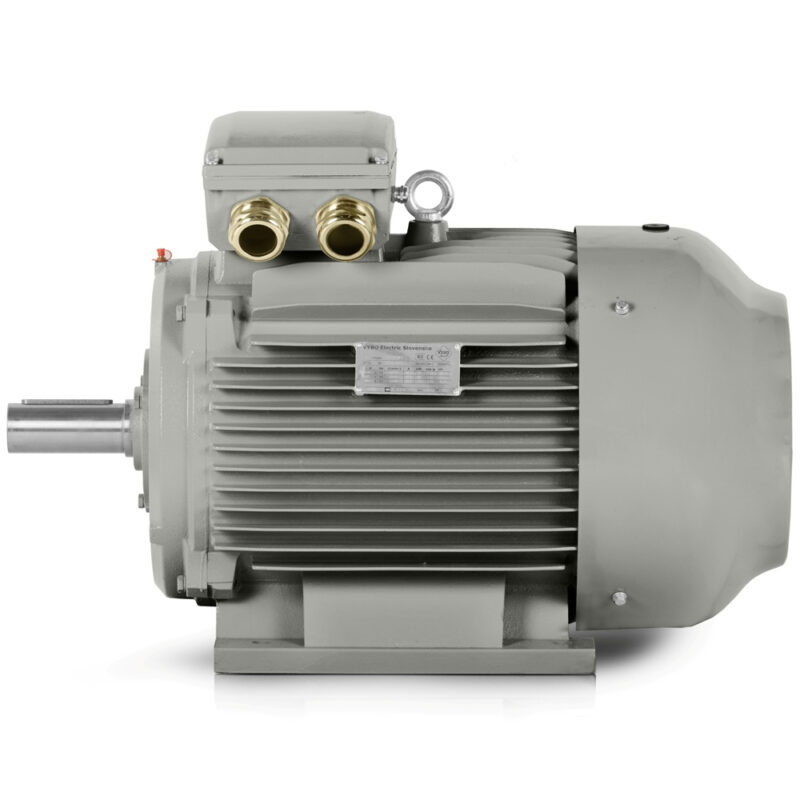

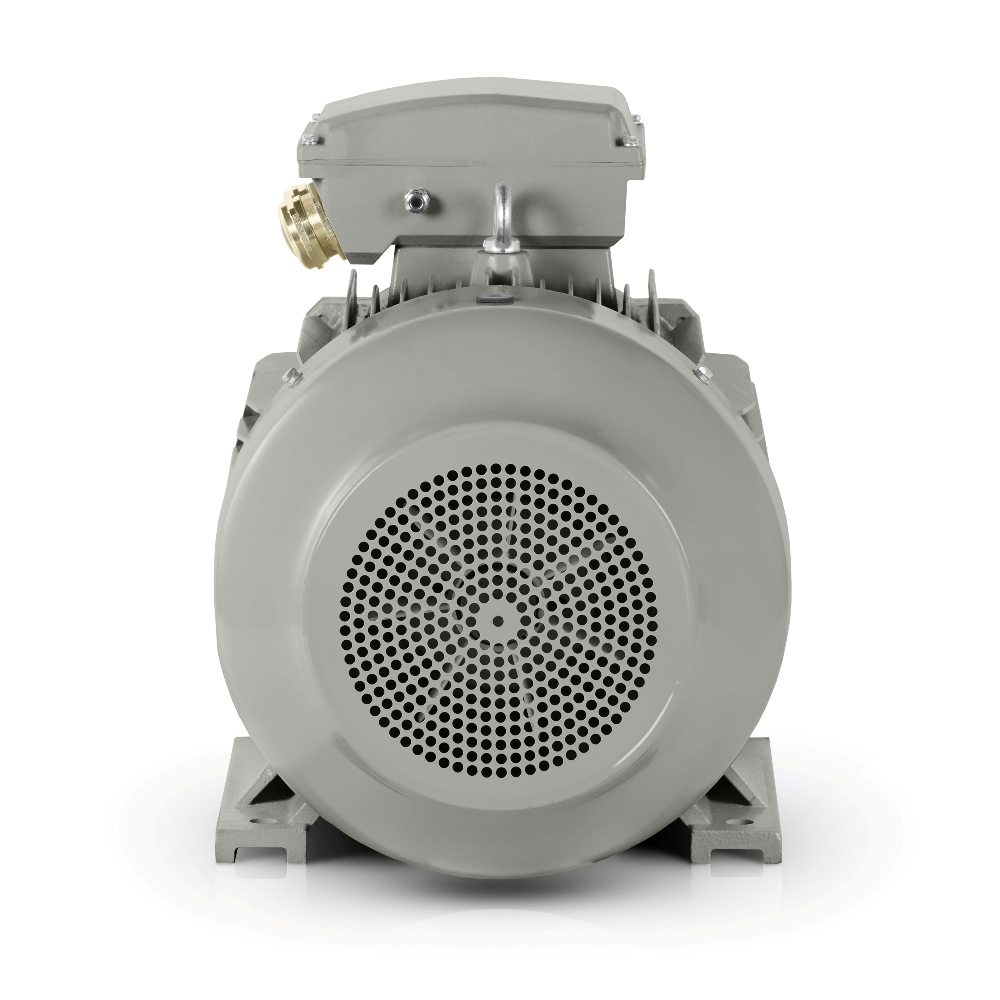

Trefas elmotor: 3LC-250M-4, 55 kW

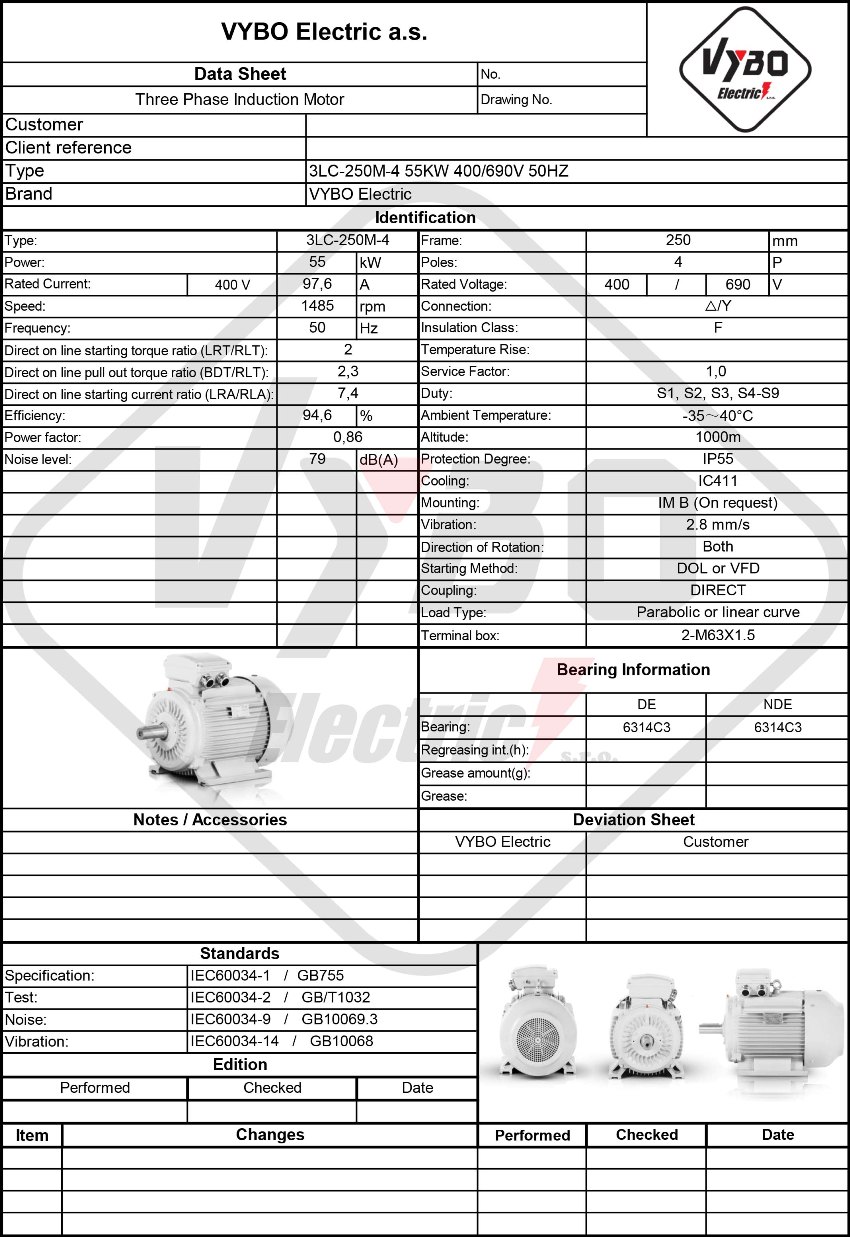

| Grundläggande tekniska data | |
| Motortyp | 3LC-250M-4 |
| Märkeffekt (kW) | 55 |
| Ramstorlek (mm) | 250 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 97,6 |
| Märkström 690 V (A) | 56,58 |
| Verkningsgrad vid 100 % belastning (%) | 94,6 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,4 |
| Rotorns tröghetsmoment (kg·m²) | 0,8294 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1012*582*781 |
| Förpackningsvikt (kg) | 415 |
| Lager och smörjning | |
| DE/NDE-lager | 6314-C3/6314-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
1500 varv/min elmotor för besparingar i kontinuerlig drift
IE3-effektivitetsklassen ger modellen 3LC-250M-4 ett direkt löfte om besparingar och värde i den dagliga driften. Denna 1500 varv/min elmotor med en effekt på 55 kW är byggd för lätt och medeltung industri, där stabil start, förutsägbar belastning och långa perioder utan oplanerade stopp är avgörande.
I industriella automationsmiljöer passar den särskilt där motorn går i upprepade cykler och där skillnaden mellan förluster och besparingar redan syns i månadskostnaderna. Med ett nominellt varvtal på 1485 varv/min passar den transportörer, blandningsenheter och pumpaggregat som behöver jämn och tillförlitlig drift.
Robust gjutjärnsram för maskiner som arbetar varje dag
En robust gjutjärnsram ökar enhetens hållbarhet både under installation och vid långvarig belastning. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper motorn att behålla monteringsgeometrin även vid vibrationer som är vanliga i OEM-maskiner och mindre tekniska enheter.
I praktiken fungerar 3LC PRO-modellen bra i miljöer där robusthet måste kombineras med ekonomisk drift. Detta gör den trefasiga elmotorn lämplig både för integratörer som konstruerar kompakta enheter och för underhållsteam som föredrar en lösning med dokumenterad livslängd i verklig drift. Tusentals industriella installationer bekräftar att detta är en beprövad plattform för serieanvändning.
IE3-elmotor för lägre förbrukning och tillförlitlig start
IE3-elmotorn ger mycket hög effektivitet som återspeglas i förbrukningen vid både normal och långvarig belastning. En märkström på △ 400V 97.6 A, en märkström på Y 690V 56.58 A och en effektfaktor på 0.86 ger konstruktörer större flexibilitet för exakt dimensionering av drivningen i 400/690 V-system.
Ett startmomentförhållande på 2, maximalt momentförhållande på 2.3 och startströmsförhållande på 7.4 förenklar starten av utrustning som behöver jämn acceleration utan onödig mekanisk belastning. En verkningsgrad på 94.6% stödjer verksamheter där inte bara prestanda utan även totala livscykelkostnader övervakas.
Översikt över applikationer för OEM-maskiner och mindre linjer
Förpackningsmått på 1012*582*781 mm och en emballerad vikt på 415 kg förenklar installations- och logistikplaneringen. Kabelförskruvningar 2-M63X1.5 förenklar anslutningen i ställverk, medan 6314-C3-lager på både DE- och NDE-sidan är redo för maskiner där exakt och repeterbar drift förväntas.
- Bulkmaterialtransportör i en förpackningslinje.
- Pumpaggregat för processvatten.
- Blandare i livsmedelsproduktion.
- Ventilationsenhet för en produktionshall.
- Filmupprullningsmaskin.
- Utmatningstransportör i sorteringsutrustning.
- Kompressorstation för verkstadsdrift.
- Granulator i plastproduktion.
- Skärenhet i en träbearbetningsmaskin.
En ljudnivå på 79 dB(A) och rotorns tröghetsmoment på 0.829 kg/m² stödjer användning i enheter där drivdynamik och driftkomfort är viktiga. 3LC-250M-4 är redo för maskiner som måste fungera tillförlitligt och ekonomiskt med minimala underhållsingrepp.
