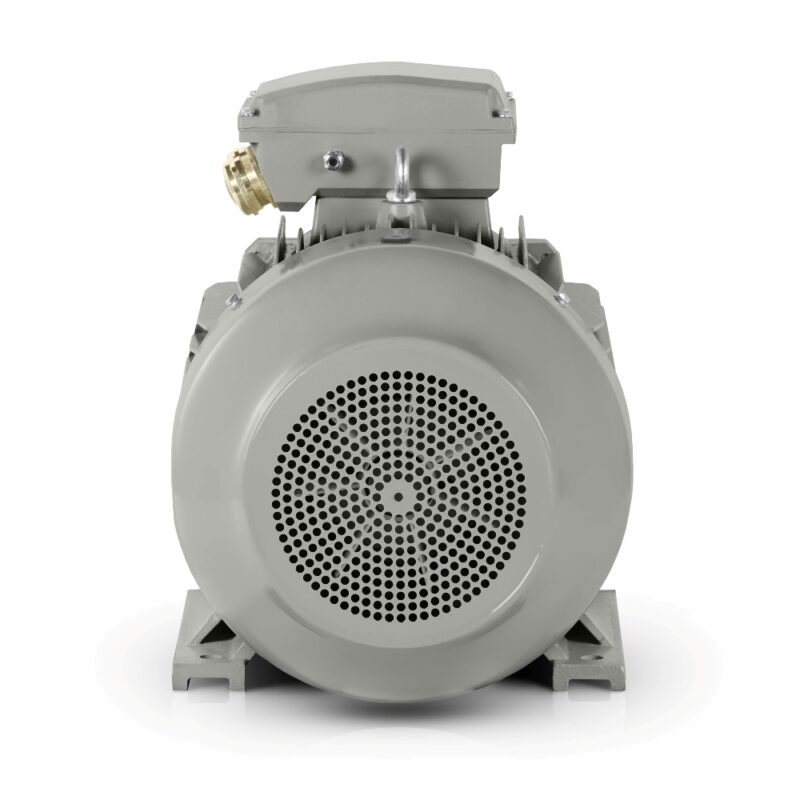

Trefas elmotor: 3LC-280M-6, 55 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-280M-6 |
| Märkeffekt (kW) | 55 |
| Ramstorlek (mm) | 280 |
| Antal poler | 6 |
| Märkvarvtal (r/min) | 990 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 98,1 |
| Märkström 690 V (A) | 56,87 |
| Verkningsgrad vid 100 % belastning (%) | 94,1 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2 |
| Förhållande för startström (LRA/RLA) | 7,3 |
| Rotorns tröghetsmoment (kg·m²) | 2,341 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1152*652*846 |
| Förpackningsvikt (kg) | 550 |
| Lager och smörjning | |
| DE/NDE-lager | 6317-C3/6317-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
3LC PRO 3LC-280M-6 är konstruerad som en elmotor med 1000 varv/min som ger en idealisk balans mellan inköpspris och energibesparingar i den dagliga driften. I praktiken innebär detta att 3LC-280M-6 kan hålla stabil prestanda i lätt och medeltung industri, OEM-enheter och mindre tekniska enheter där exakt integration och långvarig drift utan onödiga ingrepp förväntas.
En robust gjutjärnsram är konstruerad för applikationer där motorn arbetar under högre mekaniska belastningar, täta starter och strikta krav på uppriktning. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att behålla drivsystemets geometri vid långvarig användning på maskinramar, transportörer och pumpenheter. För installationsteam innebär det styvare montering och lägre risk att vibrationer överförs genom hela maskinen.
Kombinationen av en märkeffekt på 55 kW, ett märkvarvtal på 990 varv/min och drift vid 400/690 V ger konstruktörer flexibilitet när de utformar drivsystem för verklig industriell användning. När enheten ansluts som en 400 V elmotor passar den där tillförlitlig start och konsekventa belastningsegenskaper krävs. Trefas elmotorer i denna klass väljs ofta för applikationer som inte får variera under drift, även under längre arbetscykler.
Elmotor med 1000 varv/min för stabil drift av produktionsteknik
I drift är nyckelfrågan om drivsystemet behåller samma beteende under hela skiftcykeln. Denna trefas elmotor passar där accelerationen måste vara jämn och upprepade starter förväntas utan överdriven termisk belastning. Ett startmomentförhållande på 2 och ett startströmsförhållande på 7.3 ger konstruktörer en god grund för konstruktion av startsystem i enheter med högre tröghet.
I typisk användning används den i följande specifika applikationer:
- bandtransportördrift i en produktionslinje för metalldelar,
- drivmotor för en skruvtransportör som hanterar granulat i plastproduktion,
- blandardrift i en teknisk enhet för livsmedelsbearbetning,
- motor för en centrifugalpump i en kylkrets,
- fläktdrift i ett utsugsluftsystem,
- drivenhet för en förpackningsmaskin med intermittent drift,
- drift för blandningsutrustning i en kemisk doseringsstation,
- motor för en slipstation i en mindre verkstad.
Denna typ av applikation kräver en motor som anpassar sig till tekniken, inte tvärtom. Därför är också ett rotortröghetsmoment på 2.341 kg/m² viktigt, eftersom det stödjer förutsägbar start i enheter med högre belastningsmoment.
IE3-effektivitet hjälper till att hålla driftskostnaderna under kontroll
Effektivitetsklass IE3 är ett praktiskt val för verksamheter där motorn går många timmar varje dag och varje sparad watt syns i årskostnaden. Den mycket höga verkningsgraden i denna typ av drivsystem märks särskilt vid stabil belastning, där det är viktigt att energin omvandlas till nyttig effekt i stället för onödiga förluster. En verkningsgrad på 94.1% och en effektfaktor på 0.86 hjälper till att behålla en rimlig elektrisk driftbalans.
För OEM-tillverkare är det också viktigt att motorn kan integreras i maskiner utan komplicerade ändringar av kapslingar och stödramar. En förpackad vikt på 550 kg och förpackningsmått på 1152*652*846 mm förenklar logistik och installationsplanering. Kabelförskruvningar 2-M63X1.5 ger praktiskt utrymme för dragning av inkommande ledare i industriella enheter.
Lagerarrangemang för långvarig precision i drift
DE-lager 6317-C3 och NDE-lager 6317-C3 ger en lösning för applikationer där tillförlitligt axelstöd och motståndskraft mot långvarig belastning förväntas. Tillsammans med en ljudnivå på 78 dB(A) uppfyller motorn kraven för industriell drift där inte bara prestanda utan även akustiskt beteende i hallen och operatörens komfort följs upp.
ISO-certifikat i tillverkningsdokumentationen bekräftar att hela processen är inriktad på repeterbara leveranser och stabil kvalitet för serieanvändning. För installations- och inköpsteam förenklar detta planeringen av ersättningar och serviceintervall i längre projekt.
3LC PRO 3LC-280M-6 passar där drivsystemet måste vara robust, ekonomiskt och redo för verkliga produktionsbelastningar. Ta del av erbjudandet och välj en motor som stödjer stabil drift av tekniken, lägre löpande kostnader och tillförlitlig integration i dina maskiner.
