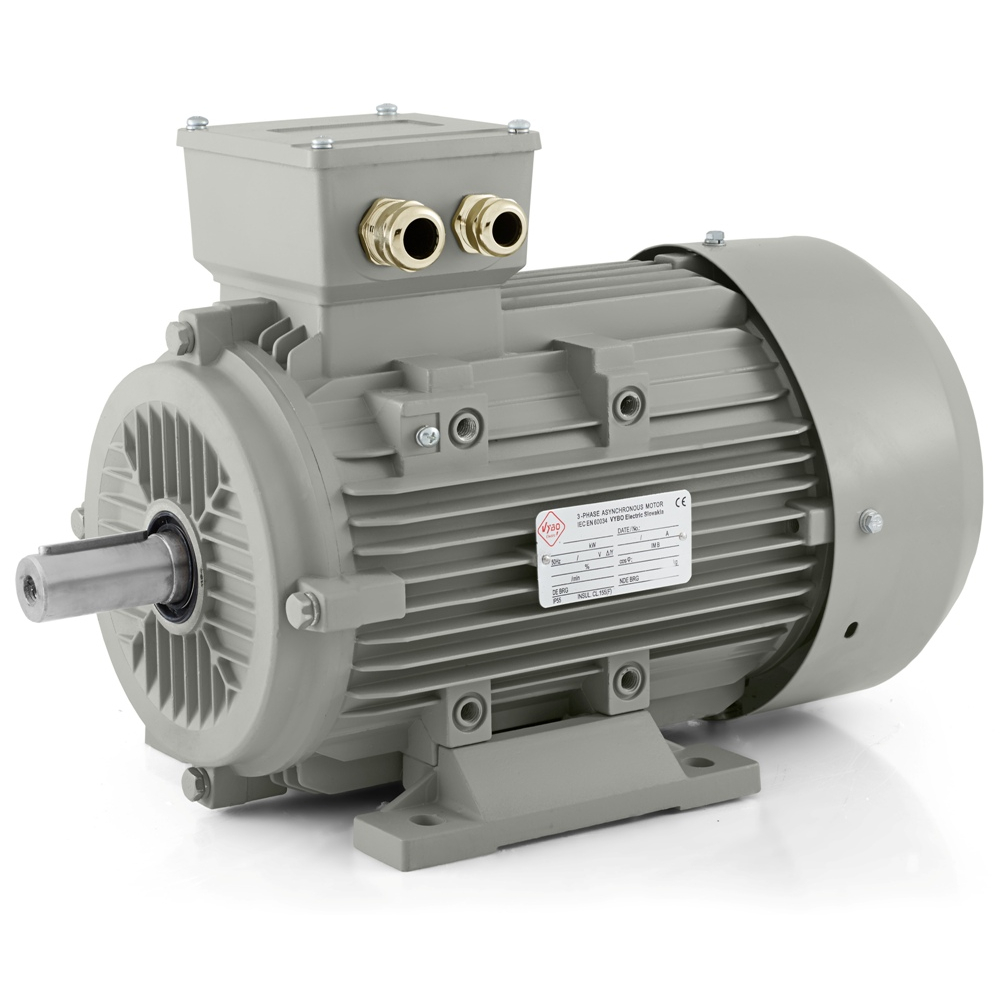

Elmotor 7,5 kW, 1450 varv/min, 400 V, 1AL-132M-4

Elmotor 1AL-132M-4 för drift där jämn start och långa arbetscykler är viktiga

Elmotor 1AL-132M-4 är konstruerad för teknik där effekten inte bara överförs under en kort stund utan används under längre arbetsperioder. Effekten 7,5 kW, märkspänningen 400/690 V, kopplingen Delta/Y och märkvarvtalet 1450 varv/min vid 50 Hz ger en tillförlitlig grund för utrustning som behöver säker drift utan onödiga variationer. Motorn är 4-polig och förberedd för stabil industriell användning i teknik där drivningen är en naturlig del av den dagliga produktionsrytmen.

I praktiken används modellen på transportlinjer, pumpaggregat, fläktenheter, blandningsteknik, förpacknings- och fyllningslinjer, doseringsutrustning, utsugssystem, sorteringsstationer, hanteringsmoduler, återvinningslinjer och maskiner där material flyttas eller bearbetas i en regelbunden cykel. I sådana tillämpningar är det ofta avgörande att motorn efter start går över i stabil drift och behåller den även under längre belastning. Därför passar modellen där utrustningen måste arbeta tillförlitligt under hela skiftet utan oönskad instabilitet i kraftöverföringen.

Beteende vid start och under belastning

För en industrimotor i denna klass är det inte bara effekten i sig som spelar roll, utan också beteendet vid start och vid övergång till drift. Märkströmmen är 14,8 A vid 400 V och 8,58 A vid 690 V, vilket är viktigt vid dimensionering av matning och skydd samt vid integrering i elskåpet. Ett startmomentförhållande på 2,3, ett maximalt momentförhållande på 2,3 och ett startströmsförhållande på 7 ger grunden för en tydlig start i utrustning som startas upprepade gånger eller arbetar med regelbunden belastning. I drift betyder detta en säkrare start av pumpar, fläktar, transportörer och blandningsenheter, där man förväntar sig ett förutsägbart beteende utan onödiga stötar.

Motorn är avsedd för en belastningstyp med parabolisk eller linjär belastningskarakteristik och passar därför väl i teknik där motståndet under arbetscykeln ändras beroende på flöde, tryck, mekanismens rörelse eller det bearbetade materialets karaktär. En verkningsgrad på 87 % och en effektfaktor på 0,84 stödjer balanserad drift i utrustning där drivningen arbetar kontinuerligt eller kopplas in regelbundet i produktionscykeln. Även rotortröghetsmomentet på 0,0296 kg·m² är viktigt och bidrar till en tillförlitlig respons vid upprepade starter, längre inkopplingar eller regelbunden materialöverföring.

Mekanisk konstruktion och monteringsförutsättningar

Denna elmotor har en axelhöjd på 132 mm, vilket passar utrustning där fast montering och regelbunden arbetsbelastning förväntas. På både DE- och NDE-sidan sitter 6308-2Z-lager och smörjningen sker med litiumbaserat fett nr 2 i relevant temperaturklass. Balansering med halv kil stödjer jämn gång vid montering av remskivor, kopplingar och andra kraftöverföringselement, vilket är viktigt för stabiliteten i hela enheten och den långsiktiga tillförlitligheten hos den mekaniska anslutningen.

Motorn kan rotera åt båda hållen, vilket breddar användningen i reverserande mekanismer, dubbelriktade matningar och enheter där arbetsriktningen ändras beroende på processfasen. Praktiska konstruktionselement omfattar även 2-M32X1.5-kabelförskruvningar. Den förpackade vikten på 55 kg och förpackningsmåtten 540 × 290 × 340 mm underlättar planering av lagring, transport och servicebyte.

Förhållanden som motorn är förberedd för

En industriell drivning måste fungera tillförlitligt även i miljöer med damm, högre temperaturer eller regelbunden rengöring av utrustningen. 1AL-132M-4 har kapslingsklass IP55, som hjälper till att skydda de inre delarna mot damm och vattenstänk. Inom transportteknik, förpackning, luftbehandling och pumpning har detta direkt driftsmässig betydelse. Ett stabilt termiskt tillstånd stödjs av IC411-kylning. Motorn använder isolationsklass F och temperaturstegring B och är avsedd för en omgivningstemperatur på upp till +65 °C samt höjder upp till 1000 m.

En vibrationshastighet på 2,8 mm/s i klass A och en ljudnivå på 71 dB(A) stödjer ett balanserat mekaniskt beteende. I verksamheter där flera drivningar arbetar bredvid varandra är detta en viktig del av hela teknikens stabilitet.

Styr- och driftalternativ i serien 1AL OPTIMAL

Motorn lämpar sig för DOL-start, styrning med frekvensomriktare och även för mjukstartare. Det gör att start och drift kan anpassas till den aktuella utrustningens karaktär, från enkel direktstart till mjukare styrning efter arbetsprocessen. Servicefaktor 1,0 och driftlägen S1, S2, S3, S4-S9 ger möjlighet till både kontinuerlig drift och intermittenta cykler. Modellen 1AL-132M-4 tillhör serien 1AL OPTIMAL, som är populär för sitt mycket bra pris-prestandaförhållande, snabba driftsättning och breda monteringsmöjligheter, inklusive IM B3, IM B35, IM B5, IM B14, IM B34. När en tillförlitlig elmotor på 7,5 kW behövs för regelbunden och långvarig industriell drift är detta en professionell lösning med en solid teknisk grund.
