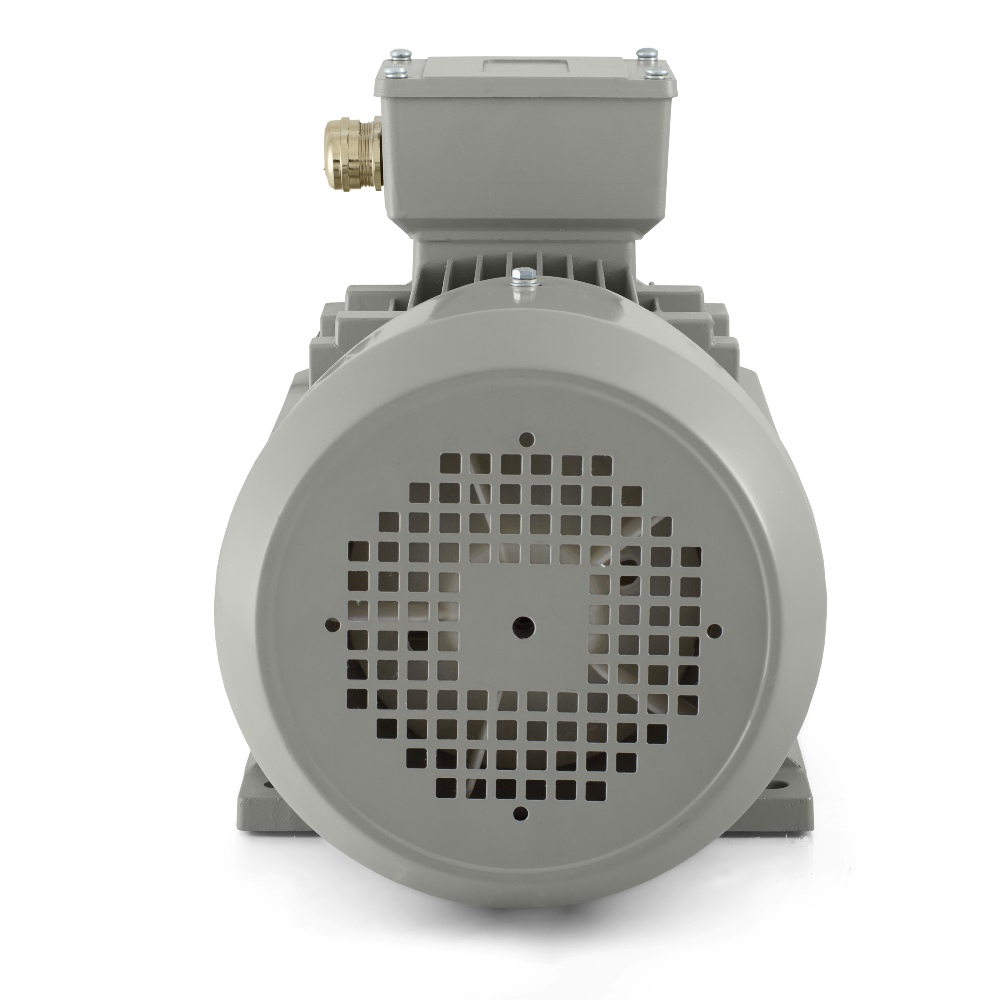

Elmotor 7,5 kW, 970 varv/min, 400 V, 1AL-160M-6

Elmotor 1AL-160M-6 för utrustning med jämn och tillförlitlig drift

Elmotor 1AL-160M-6 från VYBO Electric lämpar sig för tekniker där drivningen ska arbeta stabilt, utan onödigt skarpa reaktioner och med god tillförlitlighet vid långvarig belastning. Denna 6-poliga trefasmotor med en effekt på 7,5 kW och ett märkvarvtal på 970 varv/min används naturligt i pumpaggregat, luftbehandlingsenheter, blandningsutrustning, bandtransportörer, filtreringssystem, torkteknik, recirkulationskretsar, förpackningslinjer, sorteringsmoduler, utsugssystem och drivningar av hjälpmekanismer i produktionen. I sådana anläggningar är det viktigt att motorn inte arbetar hastigt utan behåller en balanserad arbetsrytm och samverkar väl med maskinens mekaniska system.

Det är just kombinationen av 6 poler och ett märkvarvtal på 970 varv/min som ger modellen en karaktär som passar processer där jämnhet prioriteras. I fläktar hjälper den till att upprätthålla en regelbunden systemdrift. I pumpteknik stöder den stabiliteten i driftläget. I blandare och recirkulationssystem är en lugnare rörelse utan onödigt abrupt start en fördel. Vid materialtransport, sortering eller i förpackningsutrustning uppskattas också drivningens mer förutsägbara beteende under hela skiftet.

Varför den passar teknik med regelbunden belastning

Motorn är konstruerad för en parabolisk eller linjär belastningskurva och passar därför bra i applikationer med konstant motstånd och i processer där belastningen förändras beroende på driftpunkten. I praktiken är detta viktigt när tekniken inte arbetar på samma sätt hela tiden utan drivningen måste anpassa sig till processens förlopp. Rotorns tröghetsmoment på 0,081 kg·m² bidrar till en balanserad respons vid start och reglering. Motorn känns därför inte onödigt styv samtidigt som den behåller trygghet vid övergångar mellan olika driftlägen.

Driftformerna S1, S2, S3 och S4-S9 ger modellen ett brett användningsområde. Den passar både för kontinuerlig drift och för utrustning med intermittent cykel. I teknik som går kontinuerligt under hela arbetsskiftet är långsiktig stabilitet viktig. Vid återkommande starter och förändringar i arbetsrytmen är det dessutom en fördel att motorn är förberedd för regelbunden cyklisk belastning inom de angivna driftformerna.

Elektrisk konfiguration och styrmöjligheter

Elmotor 1AL-160M-6 arbetar med en märkspänning på 400/690 V och en triangel/stjärna-koppling. Denna konstruktion underlättar integration i industriella trefassystem där en tillförlitlig och tydligt definierad anslutning förväntas. Motorn är lämplig för direktstart, styrning med frekvensomriktare och drift med mjukstartare. Detta breddar användningen från fasta drivningar till tekniker där en mjukare start eller bättre anpassning av arbetshastigheten till själva processen är fördelaktig.

I ventilationssystem och pumpkretsar är möjligheten att reglera efter aktuellt behov användbar. I blandnings-, transport- eller förpackningsmekanismer är en lugnare start också en fördel eftersom den belastar den anslutna mekaniken mindre. Servicefaktorn 1,0 motsvarar stabil arbetsdrift under nominella förhållanden och stöder tillförlitlig användning i regelbunden industriell drift.

Konstruktion, skydd och arbetsmiljö

Stomstorleken på 160 mm ger motorn en stabil grund för utrustning där mekanisk tillförlitlighet och långvarig användning förväntas av drivningen. Kapslingsklassen IP55 hjälper till att skydda motorns inre delar mot damm och fukt från driften. Detta är viktigt i produktionshallar, teknikrum och byggnadstekniska system. Kylningen IC411 stöder en stabil termisk regim vid regelbunden belastning och hjälper till att upprätthålla tillförlitlig drift under längre arbetscykler.

Isolationsklass F och temperaturstegring B ger en lämplig grund för daglig användning i industriella miljöer. Motorn är avsedd för en omgivningstemperatur på upp till +65 °C och en höjd på upp till 1000 m. En vibrationshastighet på 2,8 mm/s vid vibrationsklass A bidrar till jämn mekanisk drift, vilket är särskilt användbart där mer precisa tekniska komponenter är anslutna till drivningen. Ljudnivån på 73 dB(A) motsvarar modellens industriella karaktär.

Mekanisk förberedelse och installation i maskinen

På DE- och NDE-sidan används lager 6309-2RZC3, som bidrar till tillförlitlig lagring av rotorn vid regelbunden belastning och återkommande starter. Litiumbaserat fett nr 2 är lämpligt för normala industriella driftsförhållanden. Balansering med halv kil förenklar korrekt anslutning till remskiva, koppling eller annat transmissionselement. Konstruktionen omfattar kabelförskruvningar 2-M40X1.5, vilket bidrar till en snygg strömanslutning och tydlig kabeldragning i den tekniska enheten. Motorn kan rotera i båda riktningarna och anpassar sig därför väl till utrustning där drivningens slutliga layout bestäms först vid installation eller idrifttagning.

Serien 1AL OPTIMAL från VYBO Electric omfattar professionella lågspänningsmotorer i aluminiumstomme för ett brett spektrum av industriella applikationer. Plattformen är känd för snabb idrifttagning, mycket bra pris-prestandaförhållande och beprövad kvalitet under verkliga driftsförhållanden. Vid behov finns också monteringsformerna IM B3, IM B35, IM B5, IM B14 och IM B34.

Stabil drivning för tekniker som måste gå utan variationer

Elmotor 1AL-160M-6 passar överallt där utrustningen behöver en robust 6-polig motor med balanserad arbetskaraktär, en tillförlitlig mekanisk bas och beredskap för långvarig drift. Med denna modell erbjuder VYBO Electric en lösning som passar väl i tekniker där regelbundenhet, jämn drift och tillförlitlighet i det dagliga arbetet prioriteras.
