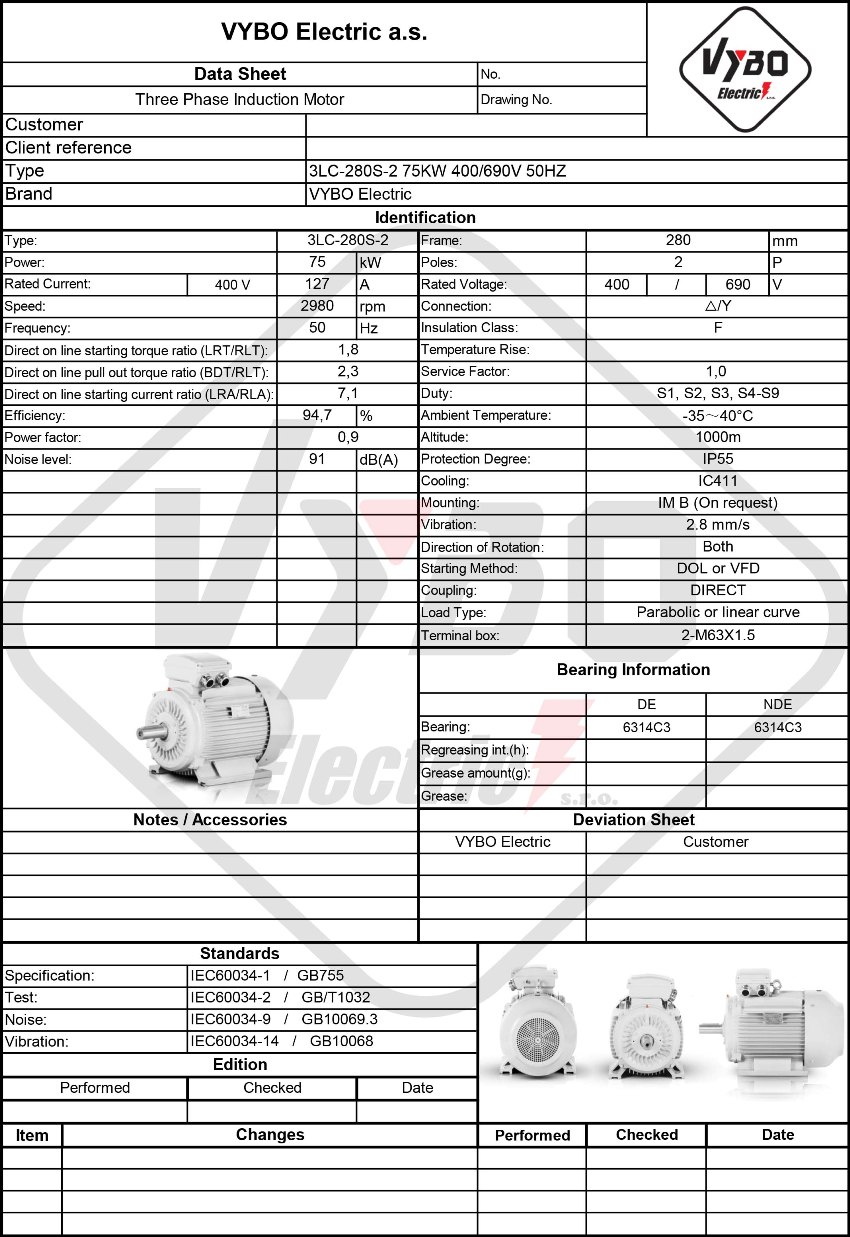

Trefas elmotor: 3LC-280S-2, 75 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-280S-2 |
| Märkeffekt (kW) | 75 |
| Ramstorlek (mm) | 280 |
| Antal poler | 2 |
| Märkvarvtal (r/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 127 |
| Märkström 690 V (A) | 73,62 |
| Verkningsgrad vid 100 % belastning (%) | 94,7 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 1,8 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 7,1 |
| Rotorns tröghetsmoment (kg·m²) | 1,0889 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1102*652*846 |
| Förpackningsvikt (kg) | 517 |
| Lager och smörjning | |
| DE/NDE-lager | 6314-C3/6314-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
3LC-280S-2 är konstruerad för verksamheter som behöver en utmärkt balans mellan inköpspris och energibesparing och levererar 75 kW effekt i kompakt format för krävande drivsystem. Denna elmotor på 3000 varv/min passar där mjuk start, stabilt varvtal och tillförlitlig drift under daglig belastning är avgörande.
En robust gjutjärnsram ökar motorns hållbarhet i miljöer där vibrationer, frekventa starter och långa produktionscykler förväntas. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter hjälper till att bibehålla exakt lageruppriktning även under kontinuerlig mekanisk belastning. För lätt och medeltung industri innebär detta färre monteringsingrepp och större trygghet vid integrering av motorn i maskiner.
Elmotor på 3000 varv/min för stabil drift av produktions- och tekniska enheter
En trefas elmotor med en märkspänning på 400/690 V passar väl i enheter där enkel anslutning till standardiserade industriella elskåp är viktig. I praktiken är detta en lösning som 400 V-elmotor för OEM-maskiner och mindre tekniska enheter där rimligt startbeteende och stabil drift under varierande belastning måste upprätthållas.
Märkvarvtalet på 2980 varv/min stödjer applikationer som kräver snabb respons från drivenheten och jämn överföring av energi till arbetsmekanismen. Ett startmomentförhållande på 1.8 och ett kippmomentförhållande på 2.3 ger konstruktören användbara parametrar för korrekt dimensionering av växellåda, koppling eller pumpenhet. Ett startströmsförhållande på 7.1 hjälper vid dimensionering av startsystem där även nätets respons under uppstart övervakas.
IE3-effektivitet för lägre förbrukning i daglig drift
Effektivitetsklass IE3 – Mycket hög verkningsgrad är särskilt fördelaktig där motorn går stora delar av dagen och energiförbrukningen påverkar kostnaderna under varje skift. En verkningsgrad på 94.7% och en effektfaktor på 0.9 stödjer ekonomisk drift utan onödiga förluster under normala driftsförhållanden. För maskintillverkare och operatörer med egna underhållsteam är det viktigt att dessa besparingar gäller inte bara under laboratorieförhållanden utan under långvarig vardagsdrift.
I detta avseende fungerar trefas elmotorer med högre effektivitet väl i transportörer, blandningsenheter och drivsystem som arbetar i upprepade cykler. En ljudnivå på 91 dB(A) bör beaktas vid utformning och placering av maskinkapslingar, särskilt när drivenheten ingår i en kompakt linje eller en fristående teknisk enhet. I praktiken hjälper detta till att undvika ytterligare ändringar efter installation.
Exakt rotorstöd och tillförlitlig service under drift
Rotorns tröghetsmoment på 1.089 kg/m² hjälper vid beräkning av acceleration och retardation, vilket är viktigt i applikationer med upprepad koppling eller kontrollerad drivdynamik. DE-lager 6314-C3 och NDE-lager 6314-C3 passar långvarig drift där lagerstabilitet och minimalt servicestillestånd är viktiga. Kabelförskruvningar 2-M63X1.5 förenklar utformningen av matningskabel och tätning vid integration i elskåp och maskin.
Modellen passar tydligt definierade industriella uppgifter, inklusive processvattenpumpar, kylvattenpumpar, fläktar i luftbehandlingsaggregat, tankblandare, krossar för lätt avfall, bandtransportörer, skruvtransportörer, centrifuger, blandningsenheter för färgbearbetningsteknik, kompressorenheter, profilskärare, lindningsstationer och perifer fräsutrustning. I varje fall hjälper effektreserven, det stabila varvtalet och den robusta konstruktionen till att minska risken för oplanerade stopp.
ISO-certifikat bidrar också till trygghet i konstruktion och produktion och förenklar integrationen av motorn i kontrollerade kvalitetsprocesser. En förpackningsvikt på 517 kg och förpackningsmått på 1102*652*846 mm bör beaktas vid hantering, lagring och planering av produktionslogistik. Denna trefasiga elmotor passar därför projekt där inte bara prestanda utan även installationsberedskap och långsiktig driftsäkerhet bedöms.
Om du behöver en drivenhet till en produktionslinje, OEM-enhet eller mindre teknisk enhet ger 3LC PRO den reserv som krävs samtidigt som den stödjer disciplinerad energianvändning. Ta vara på erbjudandet och lägg till en motor i ditt projekt som hjälper till att upprätthålla stabil drift under daglig belastning.
