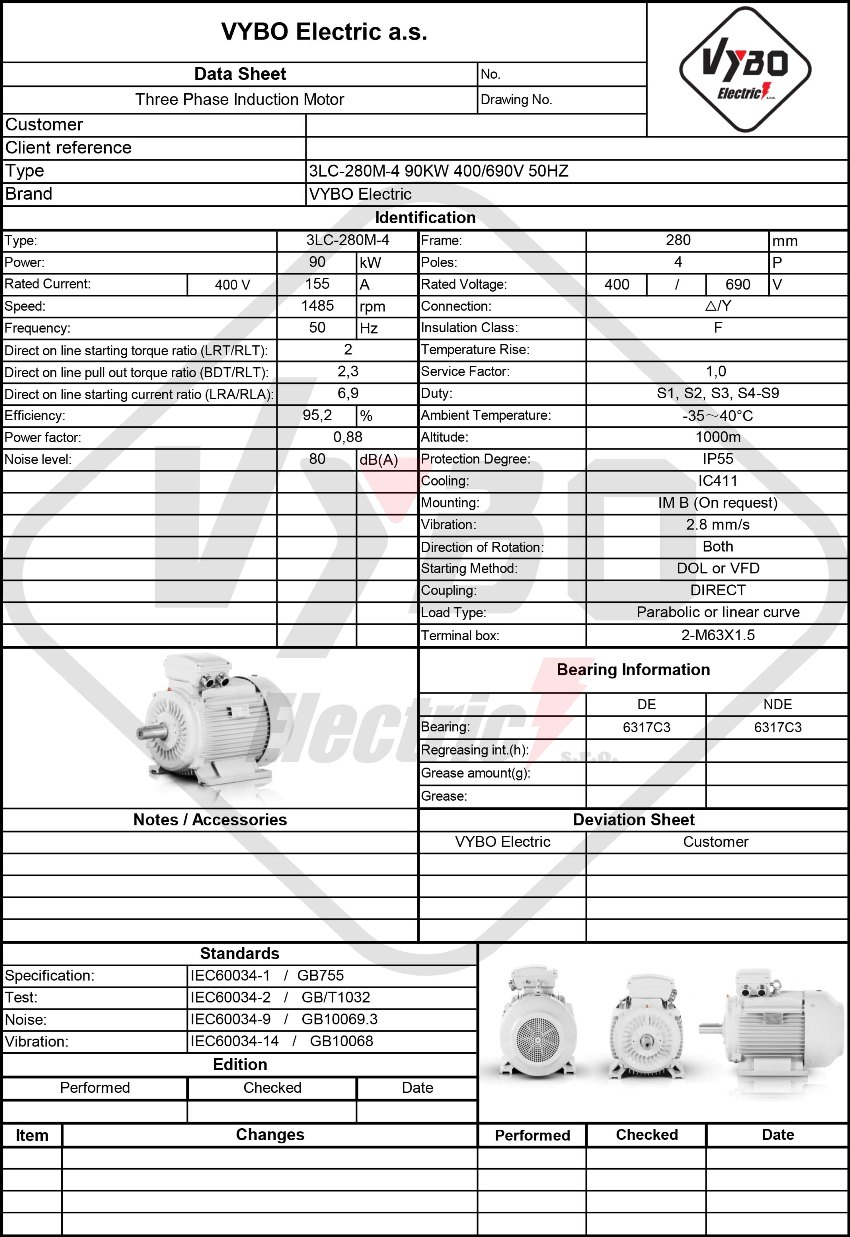

Trefas elmotor: 3LC-280M-4, 90 kW
| Grundläggande tekniska data | |
| Motortyp | 3LC-280M-4 |
| Märkeffekt (kW) | 90 |
| Ramstorlek (mm) | 280 |
| Antal poler | 4 |
| Märkvarvtal (r/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Anslutning | △/Y |
| Märkström 400 V (A) | 155 |
| Märkström 690 V (A) | 89,86 |
| Verkningsgrad vid 100 % belastning (%) | 95,2 |
| Verkningsgradsklass | IE3 |
| Effektfaktor vid 100 % belastning | 0,88 |
| Start- och momentegenskaper | |
| Förhållande för startmoment (LRT/RLT) | 2 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för startström (LRA/RLA) | 6,9 |
| Rotorns tröghetsmoment (kg·m²) | 2,5634 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3, B5, B35, V1 |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | Direktstart (DOL), frekvensomriktare (VFD), mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Kabelförskruvningar | 2-M63X1.5 |
| Driftförhållanden | |
| Omgivningstemperaturområde | -20 till +40°C (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Förpackning och mått | |
| Förpackningsmått (mm) | 1152*652*846 |
| Förpackningsvikt (kg) | 650 |
| Lager och smörjning | |
| DE/NDE-lager | 6317-C3/6317-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 3 x PTC-termistor | |
I transportörer, pumpstationer och blandningslinjer bedöms varje 4-polig elmotor efter hur väl den klarar vardagliga belastningar utan onödiga driftstopp. Modellen 3LC-280M-4 ger effektivitet och värde i verksamheter där förbrukning, startstabilitet och långsiktiga servicekrav följs upp.
Industriell erfarenhet visar att IE3-effektivitetsklassen är särskilt relevant i kontinuerlig drift, där skillnader i förluster syns både på energikostnaden och i drivsystemets termiska belastning. Den mycket höga effektiviteten hjälper till att hålla motorn i ett driftområde som lämpar sig för längre användning under varierande linjeförhållanden.
4-polig elmotor för stabil drift av produktionslinjer
Ett nominellt varvtal på 1485 varv/min ger egenskaper som lämpar sig för drivningar som kräver jämn momentöverföring. I praktiken uppskattas detta på linjer där jämn gång, varsam anslutning till en växellåda och förutsägbart beteende vid upprepade starter är viktigt.
En märkeffekt på 90 kW ger kapacitet för huvuddrivningar i produktions- och processanläggningar som arbetar under högre belastning genom hela skiftet. I kombination med en matning på 400/690 V är det en lösning som integreras väl i standardiserad drivteknik i fabriker där tillförlitlig anslutning till befintlig ställverks- och styrutrustning förväntas.

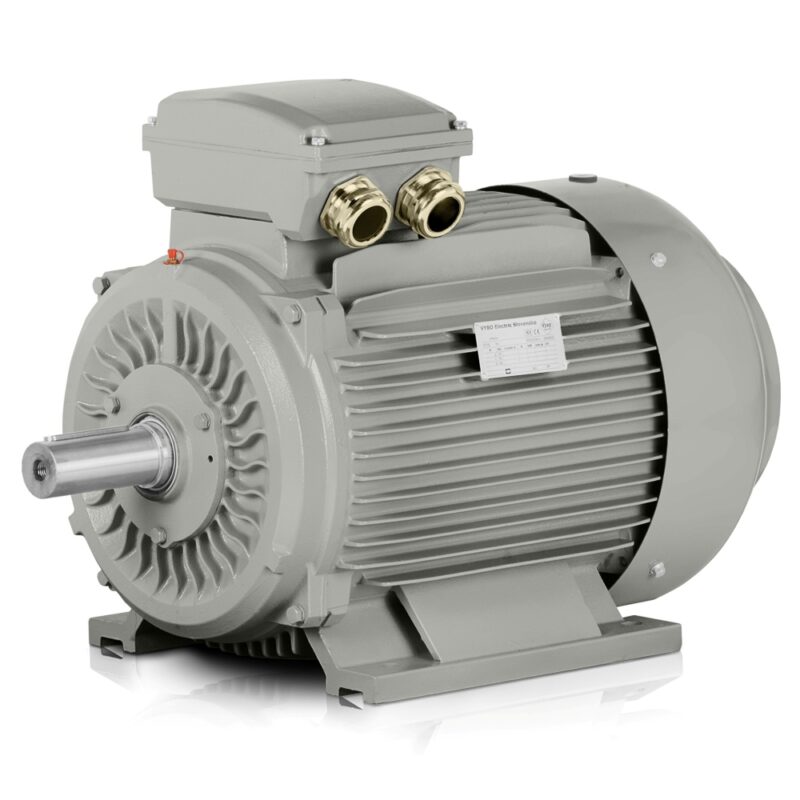

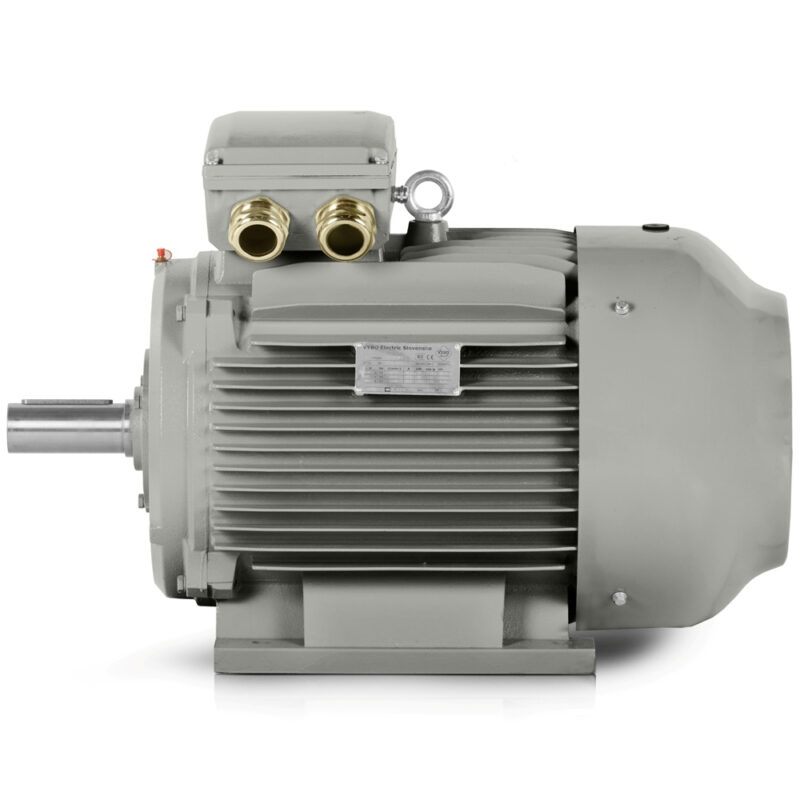

Robust gjutjärnsram för krävande drift
En robust gjutjärnsram passar där styv montering och motståndskraft mot vibrationer från den tekniska enheten krävs. Förstärkta lagersköldar i gjutjärn och förstärkta gjutjärnsfötter stödjer konstruktionens styvhet både vid montering på en basram och under långvarig drift med högre mekaniska belastningar.
Denna lösning är fördelaktig i miljöer där motorn utsätts för damm, högre luftfuktighet eller regelbundna belastningsförändringar. En elmotor med denna konstruktion passar bättre i enheter som måste fungera utan täta underhållsingrepp och med fokus på repeterbar tillförlitlighet.
400 V elmotor för industriella enheter med högre strömbehov
En märkström på 155 A vid △ 400V och 89,86 A vid Y 690V gör det möjligt att utforma anslutningen efter den specifika startmetoden och det tillgängliga matningsnätet. För en 400 V elmotor bör även driftstoppar beaktas, särskilt i drivningar som startar belastningar under tryck eller kräver längre acceleration.
Parametrarna för start- och maximalt moment stödjer användning i teknik där jämn acceleration utan onödig belastning på drivningen är viktig. Ett startströmsförhållande på 6,9 hjälper också vid dimensionering av skydd och val av startstrategi i ställverket.
Den beprövade tillverkaren och distributören VYBO Electric levererar denna serie till företag som kräver överensstämmelse mellan drivsystemets konstruktion och de faktiska driftförhållandena. I praktiken innebär detta enklare dimensionering, tydligare underhållsplanering och bättre kontroll över reservdelar.
Specifik användning i 9 industriella applikationer
Modellen passar särskilt bra för följande användningsområden:
- Huvuddrivning av en bandtransportör i en linje för bearbetning av ballastmaterial.
- Drivning av en centrifugalpump i en anläggning för behandling av processvatten.
- Drivmotor för en bulkmaterialblandare i byggmaterialproduktion.
- Fläktdrivning i utsugningssystemet i en pulverbehandlande verksamhet.
- Drivning av en kompressorenhet i ett industriellt distributionssystem för tryckluft.
- Huvuddrivning av en rörkvarn i råvarubearbetning.
- Omrörardrivning i ett kemiskt reaktionskärl.
- Motor för en rulltransportör i en förpacknings- och sorteringslinje.
- Pumpdrivning i en kylkrets i en metallurgisk verksamhet.
Användning i drivteknik med fokus på underhåll och prestanda
DE-lager 6317-C3 och NDE-lager 6317-C3 stödjer stabil drift i enheter där gångnoggrannhet och långa serviceintervall är viktiga. Rotorns tröghetsmoment på 2,563 kg/m² hjälper vid bedömning av acceleration och bromsning i tekniska enheter med upprepade cykler.
En ljudnivå på 80 dB(A) bör beaktas vid utformning av maskinrummet och placering av utrustning i hallen. Kabelförskruvningar 2-M63X1.5 förenklar anslutningen där ordnad kraftförläggning och tillförlitlig tätning av kabelgenomföringar krävs.
Förpackningsmått på 1152*652*846 mm och en emballerad vikt på 650 kg är praktiska vid hantering i ett produktionslager och vid installationsplanering. För drivapplikationer där långsiktig driftsäkerhet och lämplig nätanslutning prioriteras erbjuder den 4-poliga elmotorn i 3LC PRO-serien en lösning som kan integreras i vanlig industriell användning utan onödiga kompromisser.
Om projektet är klart eller om en drivning behöver läggas till i en befintlig linje, beställ 3LC-280M-4 i god tid. Lagertillgänglighet och snabb leverans hjälper till att korta driftstopp och påskynda idrifttagningen av utrustningen.
