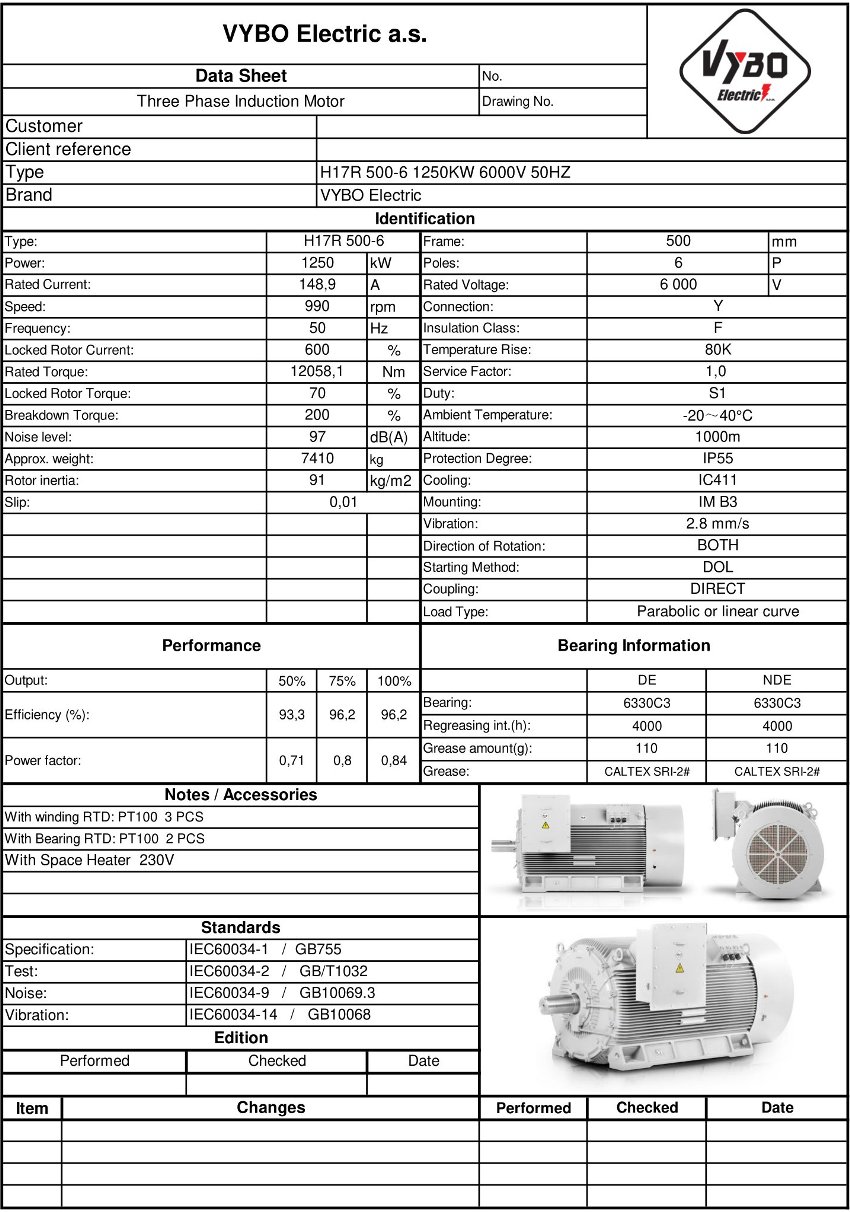

Trefas elmotor: H17R-500-6 1250KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H17R 500-6 |
| Märkeffekt (kW) | 1250 |
| Ramstorlek (mm) | 500 |
| Antal poler | 6 |
| Märkvarvtal (varv./min) | 995 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6 000 |
| Anslutning | Y |
| Märkström (A) | 145,4 |
| Verkningsgrad vid 100 % belastning (%) | 96,5 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 11997 |
| Förhållande för låst rotormoment (LRT/RLT) | 1,1 |
| Tippmomentsförhållande (BDT/RLT) | 2 |
| Förhållande för låst rotorström (LRA/RLA) | 5,9 |
| Rotorns tröghetsmoment (kg·m²) | 48 |
| Tillbehör | |
| 6 x PT100 i lindningen | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Kondensskyddsvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftstyp | S1 |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kopparstav |
| Typ av kopplingslåda | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 7170 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | på begäran/på begäran |
| Smörjmedel | på begäran |
I krävande press-, pump- och transportenheter räknas varje förlust och varje stopp. H17R 500-C-6-6 från VYBO Electric är konstruerad för verksamheter som förväntar sig energieffektivitet, tillförlitlig reservkapacitet och en lång driftcykel från en högspänningsdrivning. Vid en effekt på 1250 kW hjälper den till att minska energibehovet under kontinuerlig belastning samtidigt som stabilt driftbeteende bibehålls, vilket också uppskattas hos en elmotor för 1000 varv./min i stora fabriker.
IE4-verkningsgrad för drivningar med långa dagliga driftscheman
IE4 Super Premium-verkningsgrad är fördelaktig överallt där motorn går kontinuerligt och varje kilowattimme återspeglas i anläggningens budget. Konstruktionen stödjer energieffektivitet i tunga processdrifter och passar därför linjer med höga krav på både jämn drift och kontroll över driftskostnaderna. I detta segment är en 6000 V elmotor särskilt användbar när effekt måste kombineras med ekonomisk drift utan onödiga stillestånd.
Kompakt lösning i en 500 mm ram
En ramstorlek på 500 mm underlättar integration i teknik där utrymme är dyrt och installationsingrepp måste hållas under kontroll. Den kompakta 6 kV-motorn kan leverera full effekt i ramar från H315 till H560, vilket förenklar utbyte av befintliga drivningar i distributionssystem, kompressorer eller kvarnar. Möjligheten att övervaka lindningarnas och lagrens tillstånd är också praktisk för underhållet eftersom avancerad temperaturövervakning ökar tillförlitligheten under långa produktionscykler.
Stabilitet vid start och jämn belastning
Ett märkvarvtal på 995 varv./min stödjer jämn kraftöverföring i tillämpningar som kräver exakt processkontroll och mindre dynamiska stötar. En rotorbur av kopparband hjälper den 6-poliga elmotorn att bibehålla ett konsekvent beteende även vid frekventa belastningsförändringar. Mätning av lager och lindningar är också förberedd för långsiktig övervakning i miljöer där det inte är ekonomiskt att hantera överhettning först efter att ett fel har uppstått.
Övervakning som hjälper till att planera stopp
Avancerad temperaturövervakning är särskilt användbar i verksamheter där toppbelastning växlar med långa produktionsfönster. Denna modell erbjuder också 6 x PT100 i lindningen, 1 x PT100 i NDE-lagret, 1 x PT100 i DE-lagret, en kondensskyddsvärmare och 3 x PTC-termistor, vilket förenklar övervakning av drivningens tillstånd i både frekvensomriktarmatade och direkt nätanslutna enheter. En sådan lösning minskar behovet av oplanerade ingrepp inom metallurgi, kemisk produktion, cementverk och gruvteknik.
Användning inom tung industri och energisektorn
H17R 500-C-6-6 är lämplig för blåsare i koksverk, råvarutransportörer, slampumpar, kvarndrifter, omrörare i kemisk produktion, dragfläktar, kompressorstationer, drivningar för valsstativ, malmkrossar, ugnsutsugningsfläktar, avvattningspumpar, kyltorn, upprullare för pappersmaskiner, omrörare i avloppsreningsverk och kraftiga gruvbandslinjer. I dessa tillämpningar är förutsägbar drift som stödjer stabiliteten hos hela tekniken avgörande.
VYBO Electric som beprövad partner för stora drivningar
VYBO Electric är en beprövad tillverkare och distributör av drivningar för industriella tillämpningar där teknisk kontinuitet, serviceerfarenhet och långsiktig tillgänglighet av lösningen krävs. Om du behöver en motor för modernisering eller en ny linje, beställ H17R 500-C-6-6 i god tid för att minimera tiden ur drift och genomföra den planerade driftsättningen utan onödiga förseningar.
