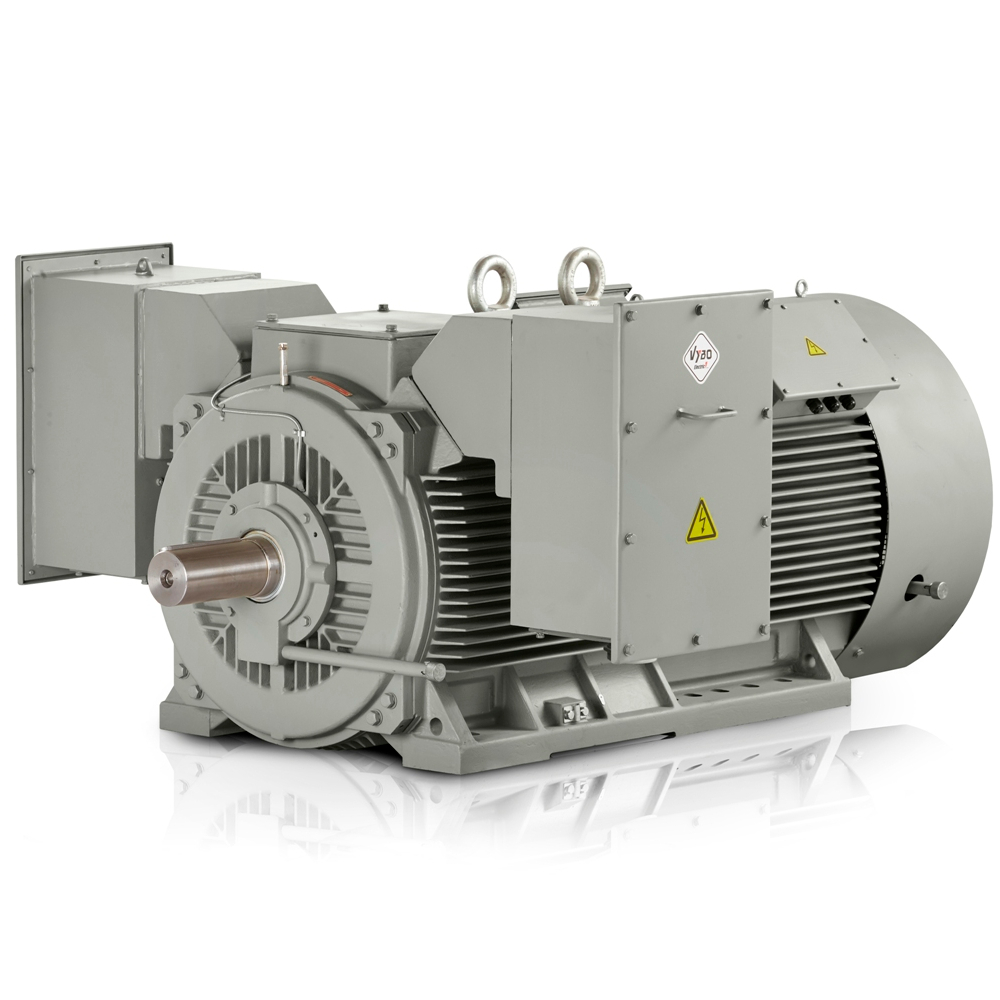

Trefas elmotor: H17R-315-4 250KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H17R 315-4 |
| Märkeffekt (kW) | 250 |
| Ramstorlek (mm) | 315 |
| Antal poler | 4 |
| Märkvarvtal (varv./min) | 1481 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6 000 |
| Anslutning | Y |
| Märkström (A) | 28,9 |
| Verkningsgrad vid 100 % belastning (%) | 94,9 |
| Effektfaktor vid 100 % belastning | 0,88 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 1612 |
| Förhållande för låst rotormoment (LRT/RLT) | 0,74 |
| Tippmomentsförhållande (BDT/RLT) | 2,2 |
| Förhållande för låst rotorström (LRA/RLA) | 5,1 |
| Rotorns tröghetsmoment (kg·m²) | 4,9 |
| Tillbehör | |
| 6 x PT100 i lindningen | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Kondensskyddsvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftstyp | S1 |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kopparstav |
| Typ av kopplingslåda | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2970 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | litiumbaserat, klass nr 2 |
Konstruktionen för motorn H17R-315-D-4-6 med en effekt på 250 kW ger energieffektivitet som uppskattas av varje operatör i medelstora företag och stora fabriker som följer förbrukning och drivsystemets stabilitet. Redan i det inledande konstruktionsskedet är det tydligt att denna elmotor på 1500 varv./min är avsedd för långvarig drift under tuffare förhållanden där verkningsgrad, termisk reserv och exakt anslutning till tekniken är avgörande.
IE4-verkningsgrad i praktiken för krävande drivsystem
Industriella linjer arbetar ofta med högre belastning under hela skiftet, och det är just där IE4 Super Premium-verkningsgrad är värdefull. I verksamheter med pumpar, blandare, transportörer eller kompressorer påverkar varje sparad watt de långsiktiga kostnaderna. Drivteknik i detta segment kräver en motor som behåller sina parametrar även vid upprepad belastning och inte kräver kompromisser i dimensioneringen.
Högspänningsmotorn från VYBO Electric är konstruerad för att vara redo för integration i tekniska system med högre krav på driftsäkerhet. 6000 V elmotorn är lämplig där direkt effektöverföring till krävande teknik förväntas utan onödig överdimensionering av hjälputrustning. Kunden får därmed en lösning som bättre passar projekt med fokus på effektiv drift och kostnadskontroll.
Kompakt 6 kV-motor för bredare användning i maskiner
Den kompakta 6 kV-motorn med ramstorlek 315 mm erbjuder en utrymmesbesparande lösning för konstruktioner där installationsdisciplin och enklare integration i befintliga aggregat är viktiga. Ur konstruktionssynpunkt hjälper den fyrpoliga elmotorn till att hålla ett lämpligt förhållande mellan varvtal och moment, vilket är viktigt i drivsystem med mjukare start och stabil effektöverföring. Möjligheten att välja frekvens förenklar användningen i projekt med en annan nätstandard eller exportinstallationer.
Verksamheter där en sådan motor kan användas omfattar blandnings- och homogeniseringslinjer, hårt belastade bandtransportörer, vattenpumpstationer, processfläktar, kontinuerligt arbetande krossar, valsenheter, centrifuger, blandningskärl i kemisk industri, malstationer, torkenheter, kompressorstationer, extrudrar och kvarndrivningar i bearbetningsanläggningar.
Nominellt moment för stabil start av tekniken
Ett nominellt moment på 1612 Nm hjälper till att ge trygghet vid start och varierande belastning, vilket gör praktisk skillnad i industriella drivsystem. En märkström på 28,9 A stödjer konstruktion av kraftmatning och skydd, medan ett nominellt varvtal på 1481 varv./min ger en god grund för applikationer som behöver en balanserad arbetspunkt. Startförhållandet, kippmomentförhållandet och startströmmen ger tillsammans en bild av en motor som kan integreras förutsägbart i beräkningen av hela systemet.
Lager, isolation och termisk reserv under långa skift
6322-C3-lager på både DE- och NDE-sidan hjälper till att klara längre driftintervall med fokus på mekanisk precision. Isolationsklass F tillsammans med temperaturstegring B ger reserv för mer krävande termiska driftlägen som är vanliga i stora tekniska system. Kopparremsa i rotorkorgen stödjer robust beteende vid energiöverföring till lasten och är också viktig vid upprepade starter i industriell produktion.
VYBO Electric arbetar med ISO-certifikat som en del av en process som är viktig för ingenjörer och konstruktörer när en motor väljs till ett projekt. En vikt på 2970 kg och ett rotortröghetsmoment på 4,9 kg·m² måste beaktas vid konstruktion av fundament, hantering och anslutning till tekniken. Om övervakning av lindning och lager ingår i projektet finns även element som 6xPT100 i lindningen, 1xPT100 i NDE-lagret, 1xPT100 i DE-lagret, en kondensvärmare och 3xPTC-termistorer tillgängliga.
VYBO Electric för projekt där långsiktig ekonomi är avgörande
Denna elmotor på 1500 varv./min är förberedd för integration i nya linjer och moderniseringar där långsiktig ekonomi och förutsägbar service följs upp. Kombinationen av verkningsgrad, effektreserv och konstruktion för högre spänning gör den till en lösning för teknik som måste gå stabilt under hela produktionskampanjen. Om drivsystemet ska vara klart för användning utan onödiga förseningar bör det beställas så snart som möjligt för att säkra leverans i rätt tid till projektet.
