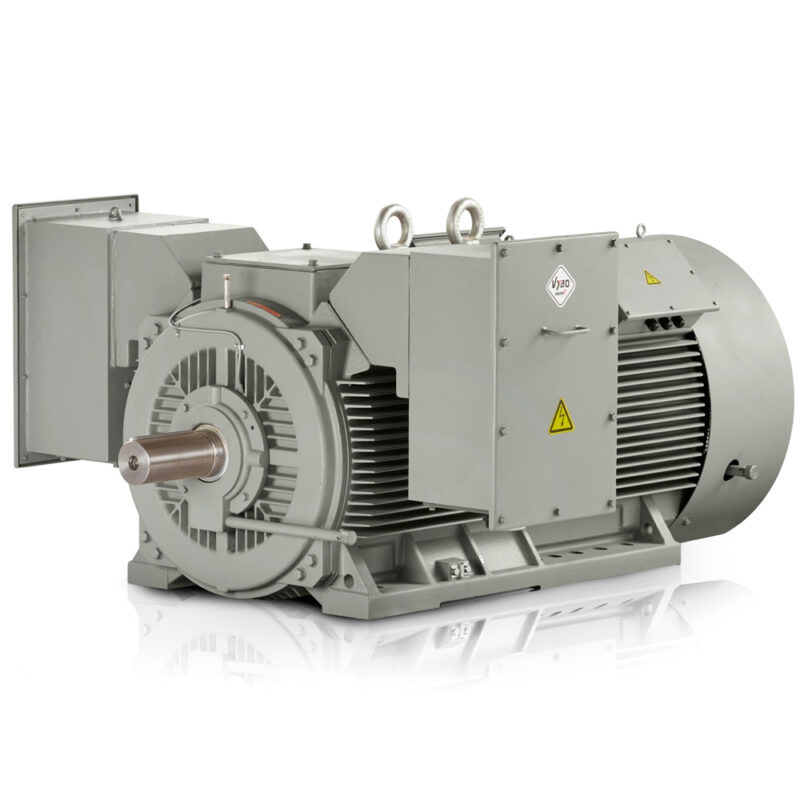

Trefas elmotor: H17R-450-8 500KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H17R 450-8 |
| Märkeffekt (kW) | 500 |
| Ramstorlek (mm) | 450 |
| Antal poler | 8 |
| Märkvarvtal (varv./min) | 742 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6 000 |
| Anslutning | Y |
| Märkström (A) | 61,7 |
| Verkningsgrad vid 100 % belastning (%) | 95,5 |
| Effektfaktor vid 100 % belastning | 0,82 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 6435 |
| Förhållande för låst rotormoment (LRT/RLT) | 0,9 |
| Tippmomentsförhållande (BDT/RLT) | 2 |
| Förhållande för låst rotorström (LRA/RLA) | 4,6 |
| Rotorns tröghetsmoment (kg·m²) | 19 |
| Tillbehör | |
| 6 x PT100 i lindningen | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Kondensskyddsvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftstyp | S1 |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kopparstav |
| Typ av kopplingslåda | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 5100 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6328-C3/6328-C3 |
| Smörjmedel | litiumbaserat, klass nr 2 |
H17R 450-A-8-6 med en effekt på 500 kW ger hög effekttäthet i en lösning förberedd för 6 kV-drift. Denna elmotor med 700 varv./min elmotor är konstruerad för tillämpningar där stabil dragkraft, låga förluster och tillförlitlig kontinuerlig drift är avgörande. I praktiken innebär det reservkapacitet för stora tekniska system och ett effektivt utnyttjande av utrymmet i maskinrummet.
elmotor med 700 varv./min i kompakt 6 kV-utförande
Den kompakta 6000 V elmotor högspänningsmotor lämpar sig där drivsystemet måste leverera full effekt inom en ram som motsvarar storlekarna H315 till H560. En trefas elmotor trefasig elmotor med detta koncept minskar installationskraven och underlättar drivsystemets konstruktion i produktionslinjer, pumpstationer och tung processteknik. För operatören innebär detta färre ingrepp i befintlig layout utan att drivsystemets effektivitet äventyras.
Kopparrotor för lång livslängd i krävande drift
Den kopparrotor av kopparlegering hjälper till att begränsa förluster och ökar den termiska tåligheten vid långvarig belastning. Detta gynnar hela drivsystemets energieffektivitet, särskilt i tillämpningar där motorn går med hög belastning under större delen av skiftet. För både OEM-tillverkare och industriella operatörer är förutsägbar temperaturhantering viktig, eftersom den stödjer längre serviceintervall och stabilare prestanda över tid.
Avancerad temperaturövervakning för kontroll av lager och lindning
Den integrerade avancerad temperaturövervakning temperaturövervakningen använder sensorer både i lindningen och vid lagerpunkterna, så att operatörer kan upptäcka stigande temperatur tidigt och agera innan det leder till driftstopp. Konfigurationen omfattar 6 x PT100 i lindningen, 1 x PT100 i NDE-lagret, 1 x PT100 i DE-lagret, ett antikondensvärmeelement och 3 x PTC-termistor, vilket ger ökad kontroll under start, belastning och stopp. För projekt med långa cykler och höga krav på övervakning är denna utrustning en praktisk fördel.
Lager och effektiv start i stora tekniska system
6328-C3-lagerarrangemanget på både DE- och NDE-sidan stödjer jämn drift vid högre belastningar och hjälper till att hålla motorn i ett stabilt driftläge. Ett startströmsförhållande på 4,6 % och en verkningsgrad på 95,5 % ger utrymme för rimlig dimensionering av strömförsörjningen och kontroll av driftskostnaderna. Märkvridmoment 6435 Nm, rotortröghetsmoment 19,0 kg·m², märkström 61,7 A, effektfaktor 0,82, isolationsklass F, temperaturstegringsklass B, vikt 5100 kg, kopparband i rotorburens konstruktion, startmoment 0,9 % och maximalt moment 2 % bekräftar att detta är en lösning för krävande tekniska system.
Tillämpningar där tillförlitlig prestanda är avgörande
Denna modell är lämplig för stenkrossar, råmaterialkvarnar, bandtransportörer för bulkmaterial, fläktar för tekniska huvudsystem, centrifugalpumpar för kylkretsar, kompressorstationer, extrudrar, blandare för kemiska föreningar, trumtorkar och valslinjer. VYBO Electric är en beprövad tillverkare och leverantör som sedan länge levererar drivsystem för industriprojekt med fokus på tillförlitlighet och servicekontinuitet. Kontakta oss om du behöver en motor till ditt tekniska system.
