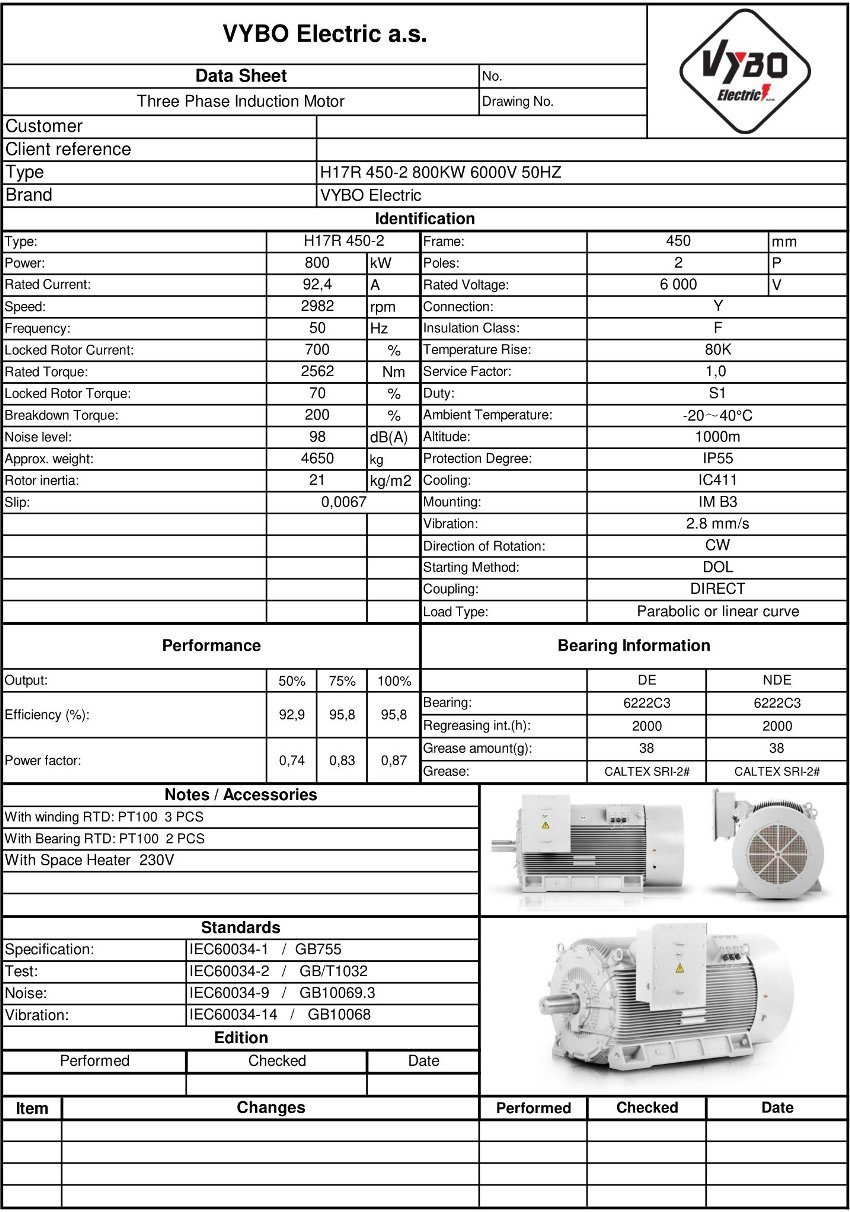

Trefas elmotor: H17R-450-2 800KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H17R 450-2 |
| Märkeffekt (kW) | 800 |
| Ramstorlek (mm) | 450 |
| Antal poler | 2 |
| Märkvarvtal (varv./min) | 2987 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6 000 |
| Anslutning | Y |
| Märkström (A) | 89,3 |
| Verkningsgrad vid 100 % belastning (%) | 96,2 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 2558 |
| Förhållande för låst rotormoment (LRT/RLT) | 0,61 |
| Tippmomentsförhållande (BDT/RLT) | 2,8 |
| Förhållande för låst rotorström (LRA/RLA) | 6,3 |
| Rotorns tröghetsmoment (kg·m²) | 6 |
| Tillbehör | |
| 6 x PT100 i lindningen | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Kondensskyddsvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftstyp | S1 |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kopparstav |
| Typ av kopplingslåda | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 4700 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | litiumbaserat, klass nr 2 |
Elmotorn på 3000 varv./min i versionen H17R-450-A-2-6 är konstruerad för verksamheter där stabil effekt, rimlig energiförbrukning och långsiktig driftsäkerhet förväntas av drivsystemet. Denna 6000 V elmotor med en effekt på 800 kW lämpar sig för linjer som går med hög belastning under hela skiftet, eftersom IE4 Super Premium-verkningsgraden hjälper till att hålla energikostnaderna under kontroll utan onödiga driftstopp. I stora fabriker och energianläggningar fungerar den därför väl där varje drifttimme räknas.
IE4-verkningsgrad för industriella 6 kV-drivsystem med lägre förluster
Hög verkningsgrad märks särskilt i stora drivsystem under långa dagliga driftperioder. Industriella 6 kV-drivsystem i denna serie använder en konstruktion som stödjer ekonomisk drift även vid kontinuerlig belastning. I praktiken innebär det mindre spillvärme, bättre termiska förhållanden och gynnsammare villkor för efterföljande tekniska system. För operatören är detta inte bara ett värde på märkskylten utan ett verkligt utrymme för effektivare användning av den installerade effekten.
Den främsta fördelen med tyst och stabil drift kompletteras av en konstruktion som lämpar sig för krävande industriella drivsystem där motorn arbetar med höga krav på kontinuitet och hållbarhet. VYBO Electric har länge utvecklat lösningar för branscher som behöver tillförlitlig användning inom energi, tung industri och processproduktion. Resultatet är en motor som passar in i moderna tekniska system utan att kräva onödiga kompromisser vid dimensionering av drivsystemet.
Kompakt högspänningsmotor med 450 mm axelhöjd
Axelhöjden på 450 mm gör integrering i befintliga maskinsystem enklare och bevarar samtidigt utrymme för serviceåtkomst. En 2-polig elmotor med denna uppbyggnad levererar full effekt i en ram som fungerar väl inom området H315 till H560, vilket är viktigt i moderniseringsprojekt och vid byte av äldre enheter. Den kompakta lösningen hjälper konstruktörer vid dimensionering av fundament, kopplingar och efterföljande mekanik.
I denna klass spelar även driftsstabilitet vid varierande belastningsförhållanden en roll. Högspänningsmotorn passar därför i applikationer där exakt samordning med processlinjen och lång livslängd utan täta ingrepp krävs. Industriella system får därmed ett drivsystem som kan integreras på ett rationellt sätt i både nya och moderniserade anläggningar.
Särskilt skydd för krävande miljöer inom tung produktion
För utrustning i dammiga, fuktiga eller mer aggressiva miljöer finns även särskilt skydd som ökar driftsäkerheten i verklig produktion. Elmotorn på 3000 varv./min passar därför bättre i verksamheter med kontinuerlig belastning, varierande omgivningsförhållanden och krav på långa serviceintervall. Detta uppskattas särskilt på linjer som inte får stanna på grund av ökad miljöexponering.
Styrning och övervakning vid kontinuerlig drift
Tillgängliga tillbehör utökar övervakningen av motorns tillstånd i den dagliga driften. 6xPT100 i lindningen, 1xPT100 i NDE-lagret, 1xPT100 i DE-lagret, en kondensskyddsvärmare och 3xPTC-termistorer hjälper till att övervaka temperaturförhållandena mer effektivt och förbereda maskinen för start även efter ett stopp. Sådan utrustning är användbar där industriella 6 kV-drivsystem arbetar med minimalt utrymme för oplanerade ingrepp.
Modell H17R-450-A-2-6 lämpar sig för pumpstationer, kompressorenheter, krossar, blandningsenheter, bandtransportörer, vakuumpumpar, kvarnar, fläktenheter, extrudrar, upprullningsstationer, avvattningspumpar och processblandare. I dessa tillämpningar används högspänningsmotorn där krävande drift i stora anläggningar och energisystem måste hanteras tillförlitligt.
Om du behöver en motor för långvarig belastning och exakt dimensionerade industriella 6 kV-drivsystem, beställ H17R-450-A-2-6 så snart som möjligt och säkra en lösning för både aktuella och planerade projekt. VYBO Electric tar med många års erfarenhet i varje konstruktion, vilket återspeglas i tillförlitlig användning och krävande driftcykler.
