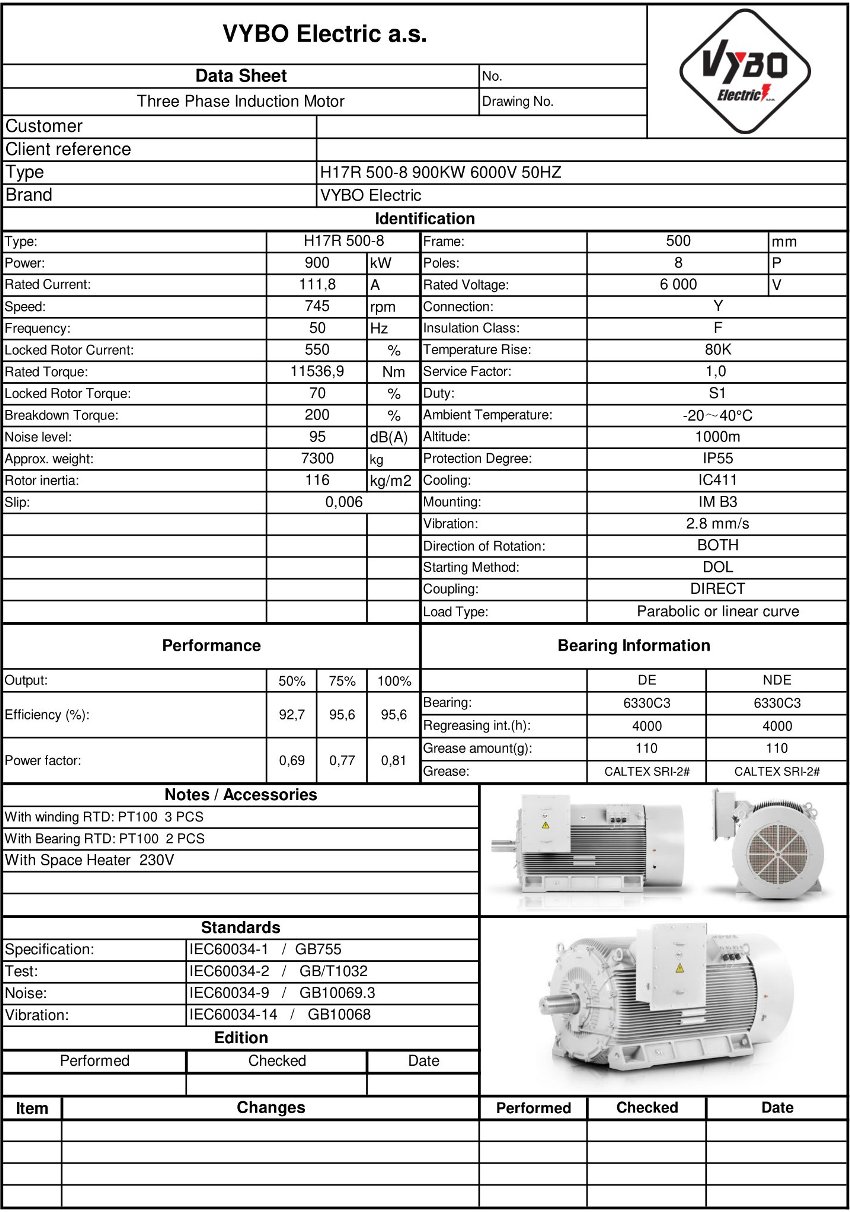

Trefas elmotor: H17R-500-8 900KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H17R 500-8 |
| Märkeffekt (kW) | 900 |
| Ramstorlek (mm) | 500 |
| Antal poler | 8 |
| Märkvarvtal (varv./min) | 746 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6 000 |
| Anslutning | Y |
| Märkström (A) | 109 |
| Verkningsgrad vid 100 % belastning (%) | 96,1 |
| Effektfaktor vid 100 % belastning | 0,83 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 11521 |
| Förhållande för låst rotormoment (LRT/RLT) | 1,0 |
| Tippmomentsförhållande (BDT/RLT) | 2,1 |
| Förhållande för låst rotorström (LRA/RLA) | 5,3 |
| Rotorns tröghetsmoment (kg·m²) | 46 |
| Tillbehör | |
| 6 x PT100 i lindningen | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Kondensskyddsvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftstyp | S1 |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kopparstav |
| Typ av kopplingslåda | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 6950 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | på begäran/på begäran |
| Smörjmedel | på begäran |
750 varv/min elmotor i utförandet H17R 500-B-8-6 levererar 900 kW för verksamheter där energieffektivitet ger både verkliga besparingar och stabil teknikdrift. Denna högspänningsmotor från VYBO Electric är konstruerad för stora process- och energidrivsystem som kräver tillförlitligt vridmoment, rimliga förluster och långvarig drift utan onödiga stopp.
IE4 Super Premium-verkningsgrad är särskilt attraktiv för operatörer som övervakar förbrukningen i kontinuerliga cykler och vill hålla kostnaderna under kontroll även vid hög belastning. 6000 V elmotor i detta utförande uppfyller kraven från tung industri med fokus på mjuk start, stabilitet vid varierande belastning och lämplig dimensionering för långa tekniska linjer.
750 varv/min elmotor för tunga tekniska system
En åttapolig elmotor med märkvarvtal 746 varv/min lämpar sig väl där dragkraft och kontrollerad drift prioriteras framför onödigt högt varvtal. Industriella 6 kV-drivsystem i denna kategori används vanligtvis för utrustning med höga driftbelastningar där exakt samordning med växellådor, pumpar eller kompressorteknik krävs.
Kompakt 6 kV-motor med stor integrationsreserv
En axelhöjd på 500 mm möjliggör installation i enheter där utrymmesdisciplin och bibehållen effekt inom ett kompakt fotavtryck är avgörande. Konstruktionen uppfyller kraven från stora fabriker som förväntar sig full effekt inom storlekarna H315 till H560 utan onödigt ökade installationskrav. I praktiken underlättar detta både modernisering av drivsystem och byte av äldre enheter i befintliga anläggningar.
Särskilt skydd för krävande miljöer stödjer användning under förhållanden där fukt, damm eller ökad miljöexponering är vanlig. För teknik som arbetar i mer krävande miljöer finns varianterna IP56, IP65, IP66 och IP67, vilket hjälper till att anpassa motorn till den specifika processen utan att kompromissa med enhetens skydd.
Underhåll och tillståndsövervakning under långa driftperioder
Tillverkaren VYBO Electric bygger på många års erfarenhet, vilket återspeglas i fokus på serviceberedskap och lämplig övervakning av lindnings- och lagertemperaturer. Tillbehör som 6xPT100 i lindningen, 1xPT100 i NDE-lagret, 1xPT100 i DE-lagret, ett antikondensvärmeelement och 3xPTC-termistor finns också tillgängliga och hjälper operatörer inom metallurgi, kemisk industri och vattenhantering att skydda drivsystemet bättre i verklig drift.
Användning i processer där kontinuitet är avgörande
H17R 500-B-8-6 lämpar sig för omrörare i kemiska linjer, kvarnar i cementfabriker, centrifugalkompressorer inom energisektorn, fläktar för förbränningsanläggningar, stora vattenpumpar, bandtransportörer i gruvor, valsställ, extrudrar i tung produktion, homogeniseringsutrustning och krossar i återvinningslinjer. I var och en av dessa tillämpningar hjälper en stabil effektkurva till att minska risken för oväntad prestandaminskning vid full belastning.
En sådan lösning uppskattas särskilt när tekniken måste gå många timmar, belastningen varierar cykliskt och stillestånd påverkar produktionen direkt. Beställ denna elmotor i dag om du behöver en motor för krävande drift med fokus på verkningsgrad, tillförlitlighet och beredskap för integration i stora industriella enheter.
