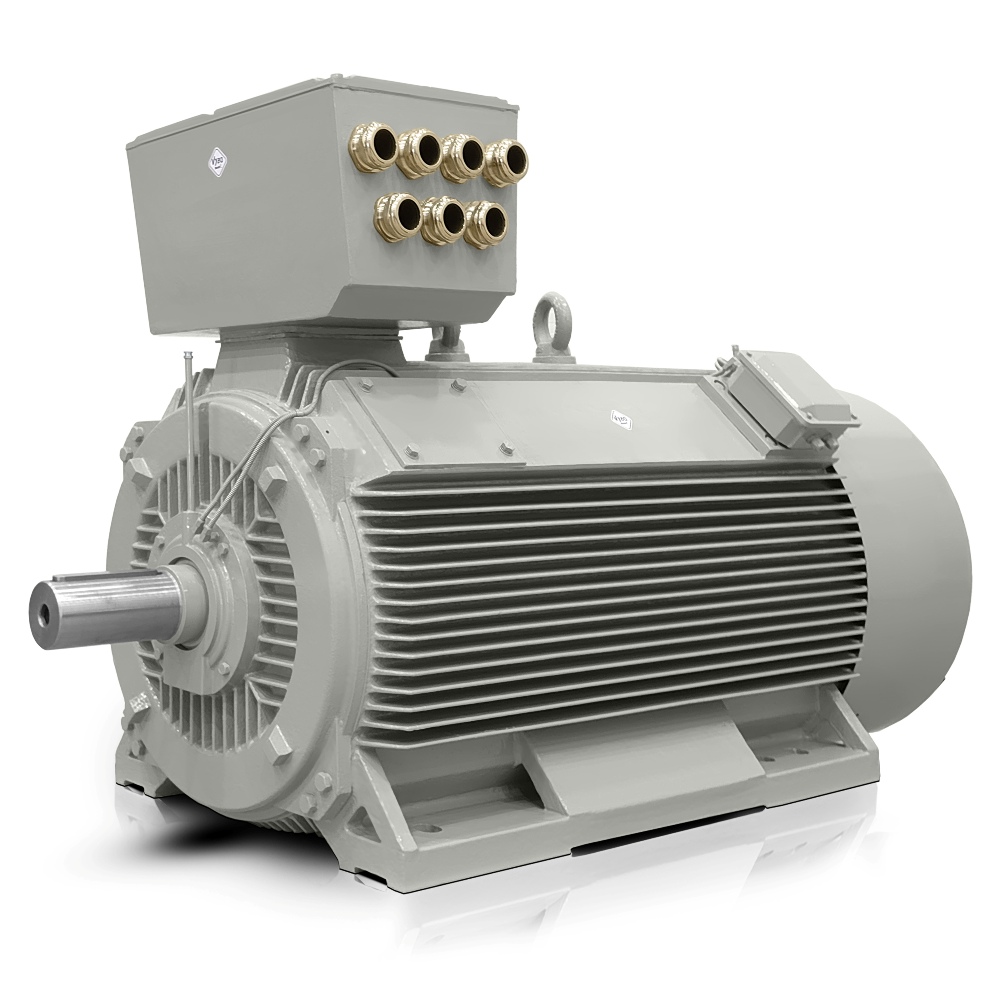

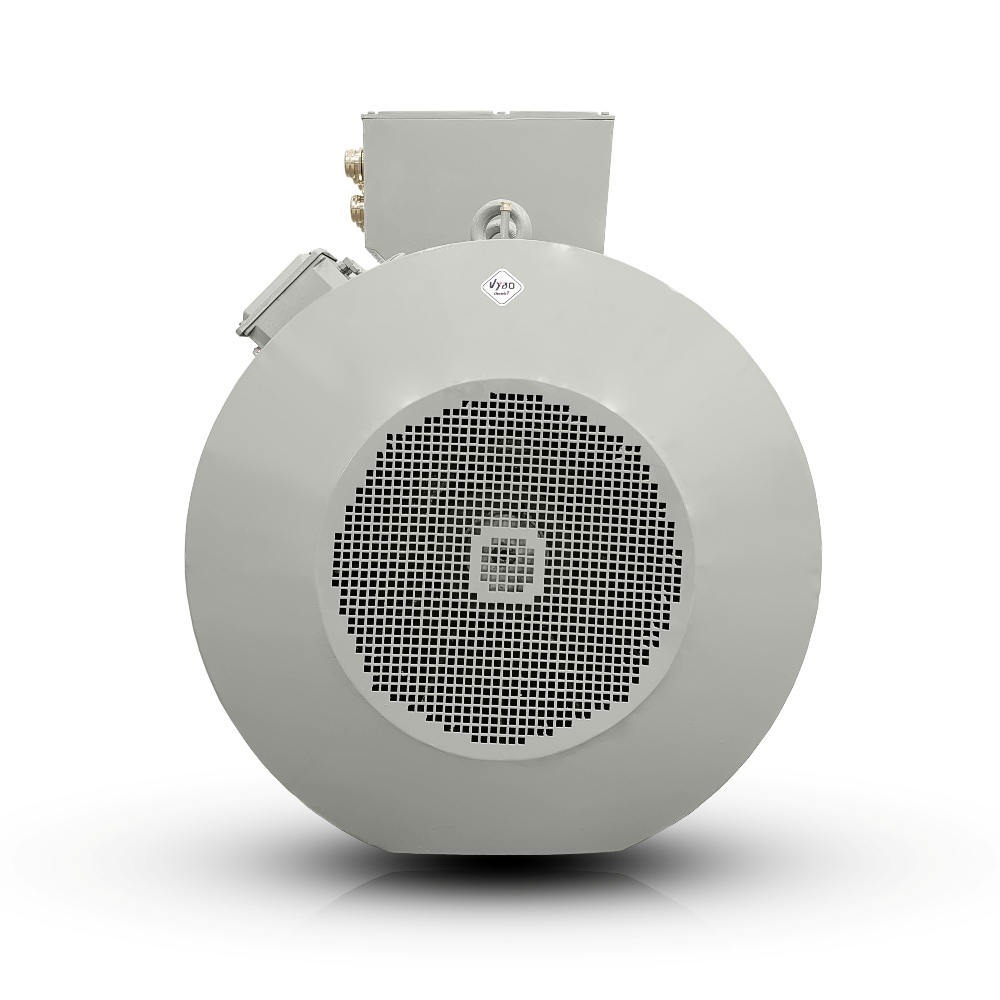

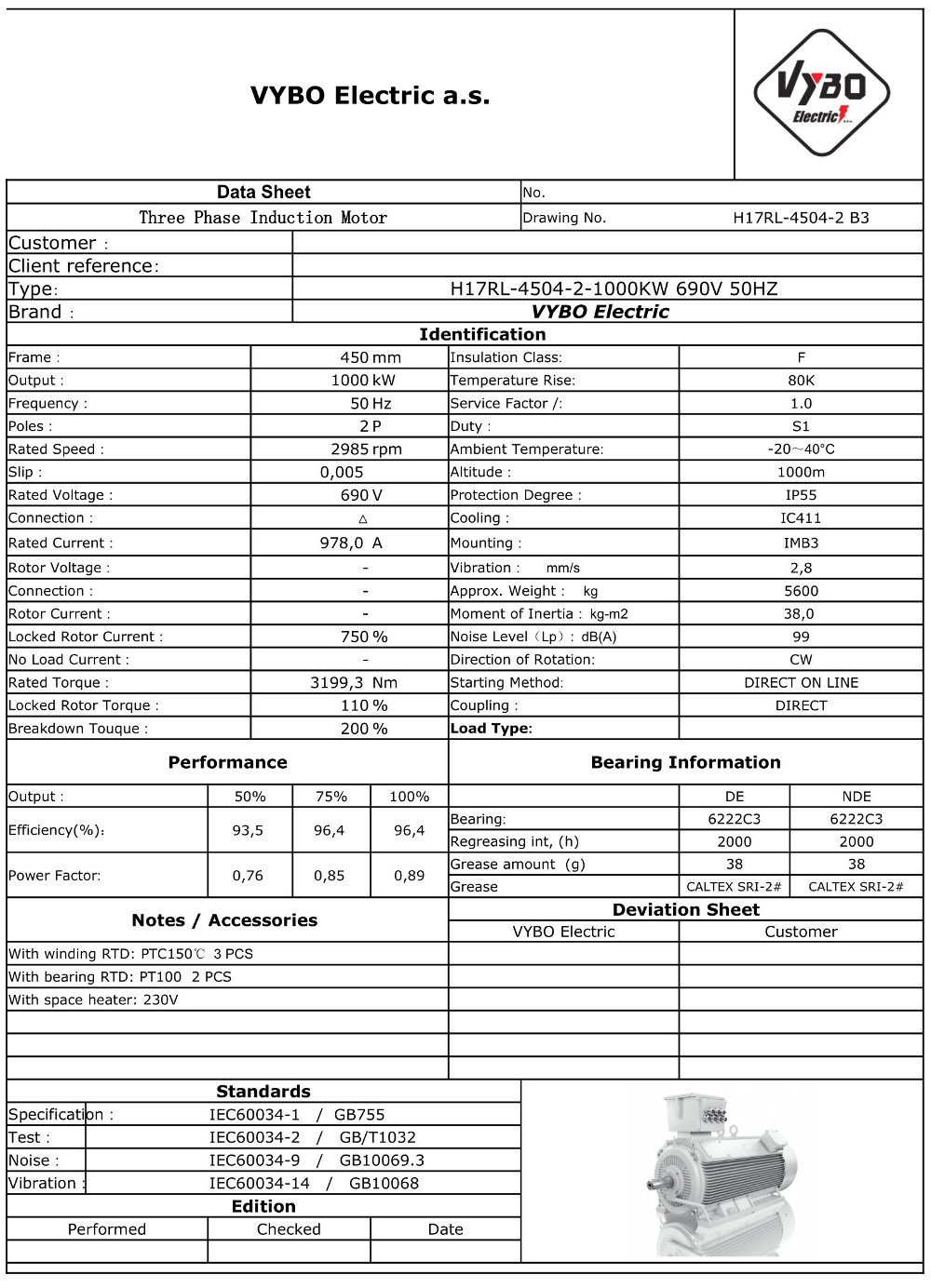

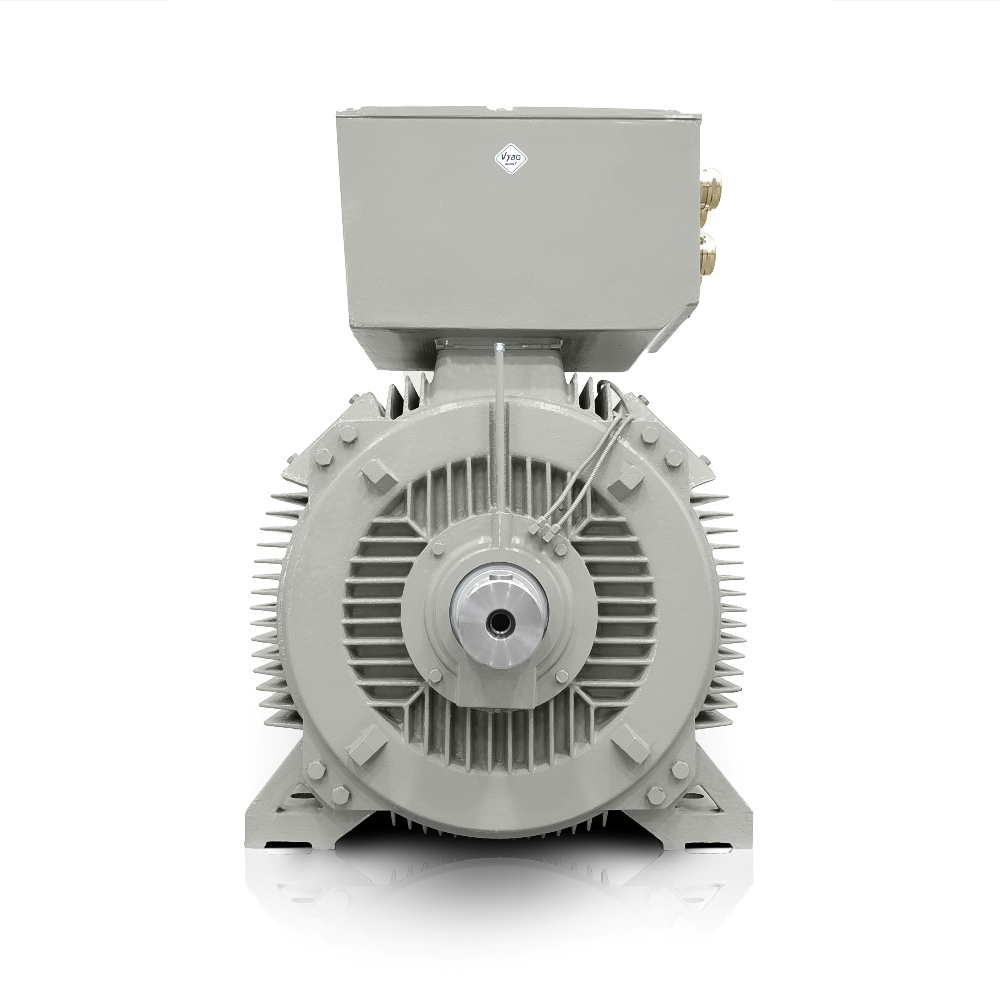

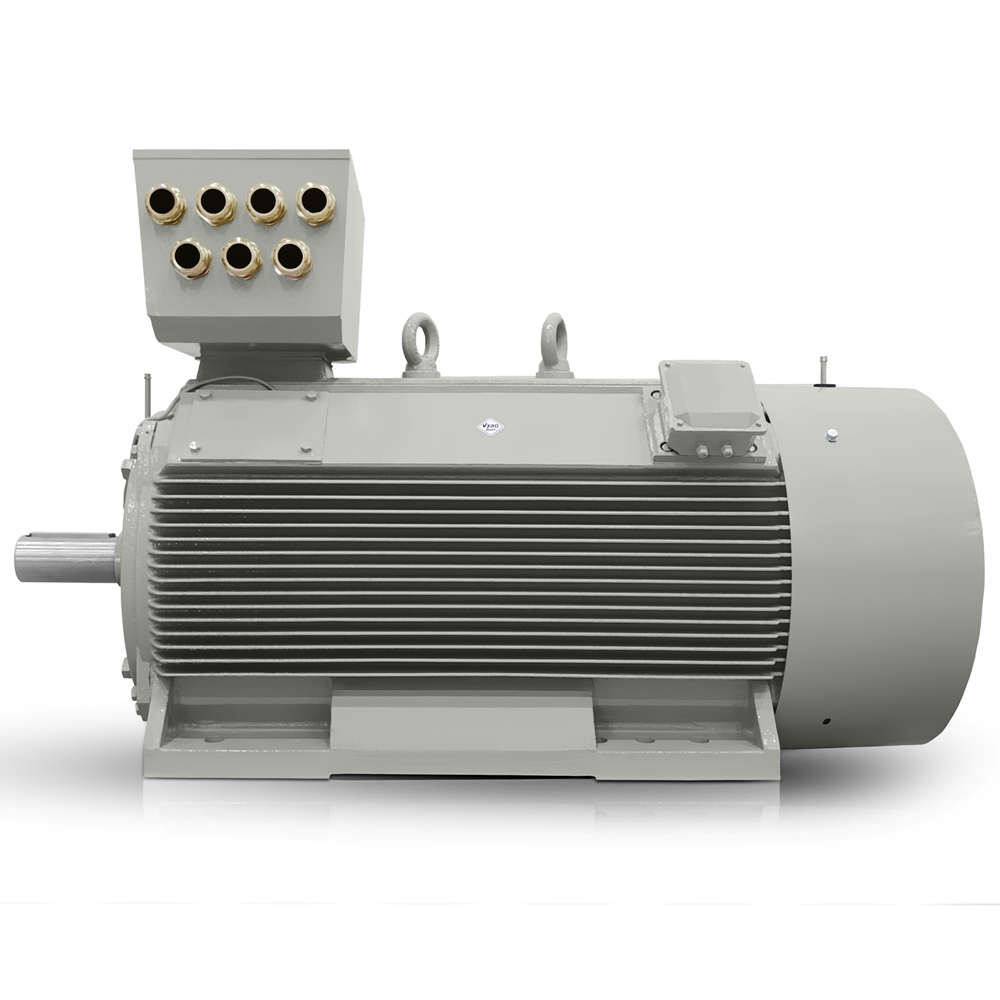

Trefas elmotor: H17RL-450X3-2 1000KW 400V/690V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H17RL 450X3-2 |
| Märkeffekt (kW) | 1000 |
| Byggstorlek (mm) | 450 |
| Antal poler | 2 |
| Märkvarvtal (varv/min) | 2985 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Koppling | D/Y |
| Märkström 400 V (A) | 1688 |
| Märkström 690 V (A) | 981 |
| Verkningsgrad vid 100 % belastning (%) | 96,1 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 3199 |
| Förhållande för startmoment (LRT/RLT) i % | 110 |
| Förhållande för maximalt moment (BDT/RLT) i % | 200 |
| Förhållande för startström (LRA/RLA) i % | 750 |
| Externt starttröghetsmoment (kg·m²) | 326 |
| Tröghetsmoment GD² (kg·m²) | 27,2 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftart | S1 |
| Lasttyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, frekvensomriktare eller mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Typ av kopplingsdosa | VYBO CB2-LV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 5600 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6221C3/6221C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Stilleståndsvärmare 230 V | |
| 3 x PTC i lindningarna | |
Den 2-poliga elmotorn H17RL 450X3-2 är konstruerad för att leverera kompakt effekt i industriell verksamhet utan onödiga utrymmeskrav i drivenheten. För både operatörer av stora fabriker och OEM-tillverkare ger denna asynkronmotor en stabil grund för utrustning som måste arbeta med stor reservkapacitet och upprepad belastning. I praktiken stöder detta en jämn start av tekniken, mer exakt dimensionering av kraftdistributionen och tillförlitlig drift under långvarig belastning.
Robust gjutjärnskonstruktion för krävande drift
Den robusta gjutjärnskonstruktionen hjälper till att dämpa vibrationer och bibehålla den mekaniska stabiliteten även i tillämpningar med frekventa starter och lastförändringar. I kombination med konstruktionen av en asynkronmotor med kortsluten rotor skapar detta en tillförlitlig grund för lång livslängd hos lager och rotor.
- Ramens höga styvhet minskar risken för deformation under kontinuerlig belastning.
- Stabil montering av komponenterna stöder en mer exakt drift av drivsystemet.
- Energieffektivitet hjälper till att hålla driftskostnaderna under kontroll.
Kompakt effekt och flexibelt frekvensval
Med en effekt på 1000 kW och ett märkvarvtal på 2985 varv/min ger motorn parametrar som passar teknik där hög effekt på begränsat installationsutrymme är avgörande. Möjligheten att välja frekvens förenklar användningen även i konfigurationer som kräver 60 Hz utan att drivkonceptet behöver ändras. Detta gör att asynkronmotorn kan anpassas till projekt med olika strömförsörjningsstandarder och produktionskrav.
- Märkvridmomentet på 3199 Nm stöder mycket dynamiska belastningar.
- Ett startmomentförhållande på 110 % hjälper vid start av system med hög tröghet.
- Ett maxmomentförhållande på 200 % utökar driftreserven under kritiska förhållanden.
Användning i tekniska system och produktionslinjer
Denna motor kan användas för drivning av kvarnar, ballastkrossar, kompressorstationer, centrifuger, pumpenheter, fläktblock och transportsystem för bulkmaterial. I dessa tillämpningar är inte bara effektreserven utan även stabilitet under långvarig belastning och kontrollerat termiskt beteende viktigt. Isoleringsklass F tillsammans med temperaturstegringsklass B stöder drift där tillförlitlighet i kontinuerliga cykler är avgörande.
Beprövad tillverkningsgrund från VYBO Electric
VYBO Electric levererar en lösning som bygger på erfarenhet från stora industriprojekt och krav på exakt integrering i tekniska system. DE 6221C3- och NDE 6221C3-lager stöder förutsägbar drift, medan kopparstavar i rotorburret hjälper till att överföra energi under krävande belastning. Med en vikt på 5600 kg och hög tröghet är motorn fortsatt lämplig för tillämpningar där robust konstruktion och långvarig drift förväntas. Ta del av erbjudandet och välj en lösning som stöder tillförlitlig drift även vid hög effekt och kontinuerlig belastning.
