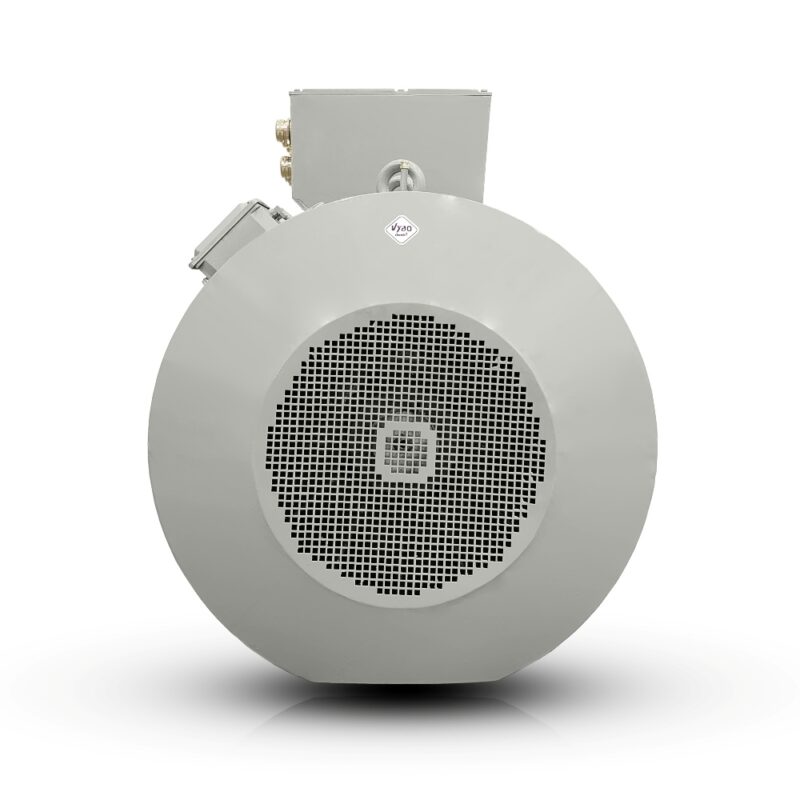

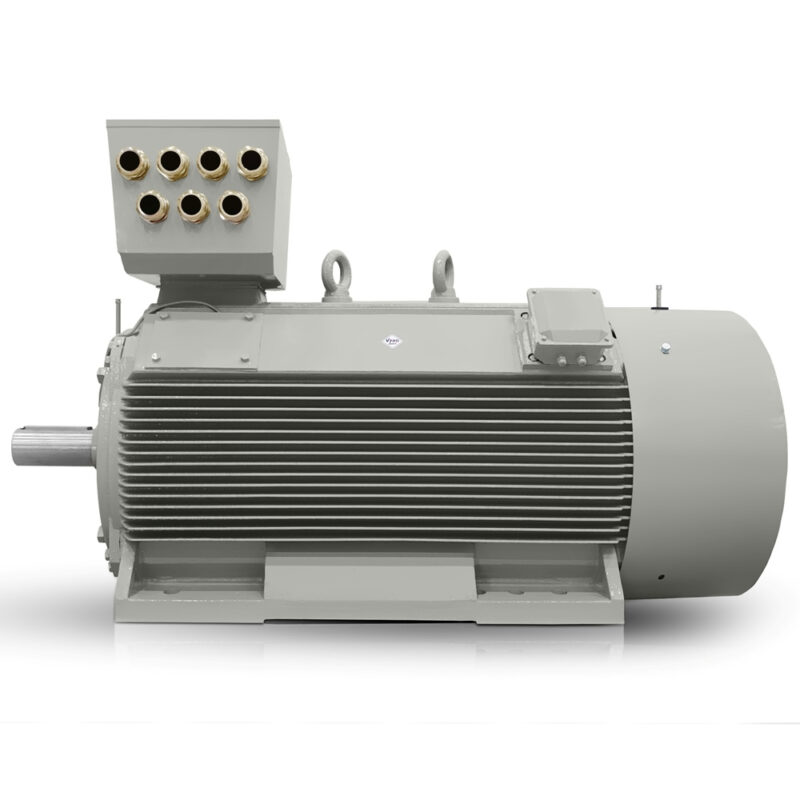

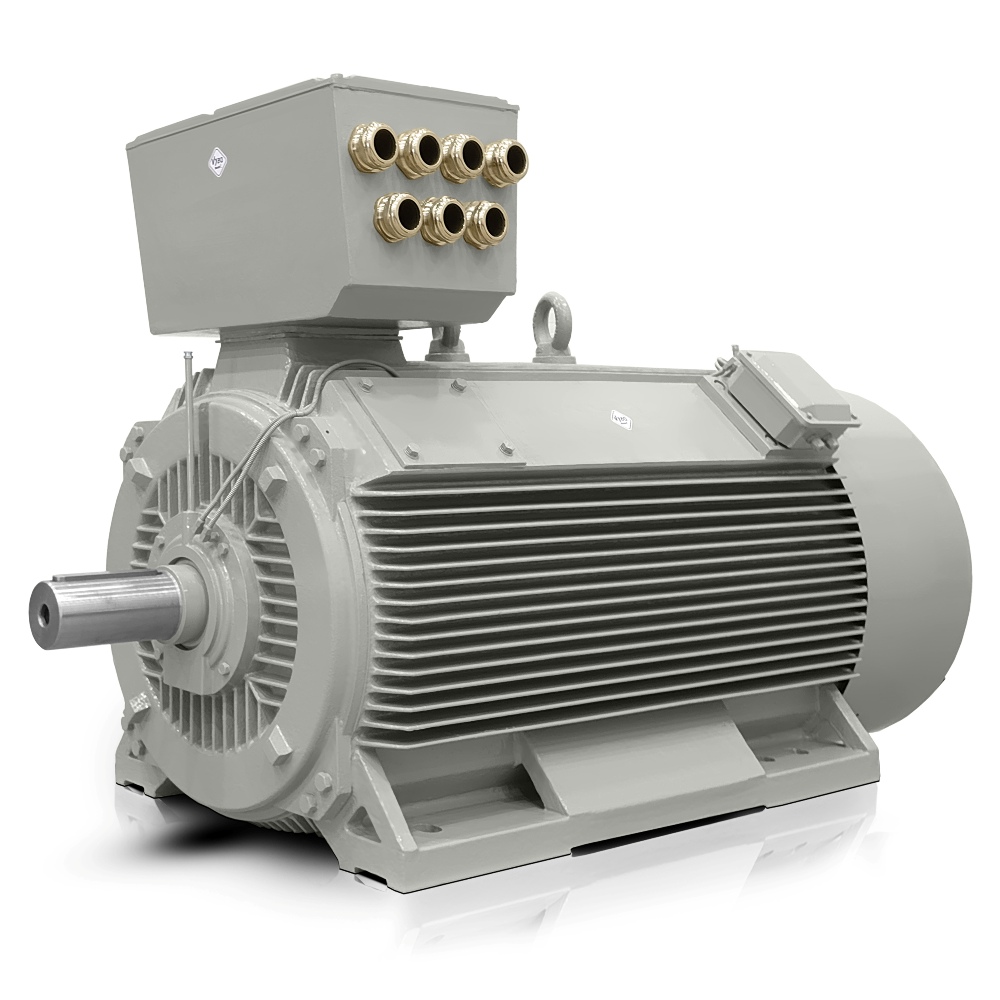

Elmotor 400 kW, 2978 varv/min, 400/690 V, H17RL 355X2-2

Elmotor med 3000 varv/min för energiintensiva produktionslinjer

I tung tillverkningsindustri, pumpstationer och tekniska system förväntas en drivning ge stabil drift, rimliga förluster och tillförlitlig respons på belastning. H17RL 355X2-2 från VYBO Electric är konstruerad för situationer där energieffektiviteten påverkar driftskostnaderna varje dag och där en elmotor med 3000 varv/min måste leverera effekt utan att ta onödigt extra utrymme.

Vid 400 kW och högt varvtal är aggregatets mekaniska integritet lika viktig. Heavy-duty-utförandet med gjutjärnsram hjälper till att hålla vibrationerna under kontroll och stödjer samtidigt långsiktig driftstabilitet i miljöer med varierande belastningar. I praktiken uppskattas detta både av operatörer i stora fabriker och av OEM-tillverkare av tekniska system som behöver ansluta drivningen direkt till en befintlig produktionslinje.

Kompakt effekttäthet i en byggstorlek som sparar maskinutrymme

Den främsta fördelen med denna lösning är dess kompakta effekttäthet i förhållande till det utrymme som krävs för installation i maskinen. Tack vare byggstorleken på 355 mm blir det enklare att utforma fundament, skydd och serviceåtkomst, vilket är viktigt både vid modernisering av äldre anläggningar och vid projektering av nya produktionslinjer. En elmotor med denna effekttäthet hjälper till att minska layoutens utrymmesbehov utan att kompromissa med driftsättet.

Märkmomentet på 1283 Nm stödjer tillsammans med lämpliga startegenskaper en jämn acceleration av enheter med högre tröghet. Detta är till exempel fördelaktigt i transportörer, blandare och drivna processenheter där upprepade starter under belastning förväntas. En asynkron elmotor i denna klass passar därför bättre i drivningar där inte bara effekten utan även den kontinuerliga belastningen på elnätet övervakas.

Gjutjärnskonstruktion för långsiktig driftstabilitet

Den robusta gjutjärnskonstruktionen ger hög mekanisk motståndskraft vid hantering, installation och långvarig drift. Inom industrin visar denna typ av lösning sin styrka överallt där vibrationer, damm, temperaturvariationer och kontinuerlig drift förekommer. Konstruktionen stödjer enhetens livslängd och hjälper till att bibehålla exakt uppriktning även under långa driftcykler.

Isolationsklass F ger tillsammans med temperaturstegringsklass B en driftmarginal som lämpar sig för mer krävande tillämpningar med högre belastning. Med en verkningsgrad på 96,1 % utnyttjas energin som tillförs drivningen effektivare, medan effektfaktorn 0,89 underlättar dimensioneringen av den elektriska delen av drivsystemet. Detta är viktigt i anläggningar där inte bara den omedelbara effekten utan även de totala driftskostnaderna övervakas.

Avancerad smörjning och underhåll ger färre driftstopp

Motorn är utrustad med eftersmörjning av lagren under drift, vilket underlättar planeringen av serviceinsatser och minskar behovet av onödiga stopp. Lagren DE 6220C3 och NDE 6220C3 lämpar sig för stabil industridrift där varje timmes stillestånd är viktig. I praktiken innebär detta bättre kontroll över servicen och ett mer förutsägbart underhållsintervall.

Vid drift med ett externt starttröghetsmoment på 131,000 kg·m² och ett GD²-tröghetsmoment på 14,000 kg·m² är det viktigt att drivningen kan hantera belastningsprofilen utan onödiga avbrott. Detta är särskilt värdefullt för operatörer av utrustning som går kontinuerligt och kräver att stoppen planeras exakt kring produktionsfönstren.

Lämplig för hårt belastade tekniska system

H17RL 355X2-2 kan användas för bandtransportörer, valslinjer, fläktar med högt flöde, kompressorstationer, krossar, blandningsenheter, pumpar i kylkretsar, extruderingslinjer, granuleringsutrustning, bearbetningscenter, lindningsmaskiner, roterande trumtorkar, stoftavskiljare, hydraulaggregat, bromonterade tekniska system och drivningar för stora transportmekanismer.

VYBO Electric för industri som behöver tillförlitligt driftstöd

VYBO Electrics mångåriga erfarenhet märks i hur denna elmotor är förberedd för långvarig användning under krävande förhållanden. Kombinationen av 400/690 V, 677 A vid △ 400 V och 393 A vid Y 690 V ger konstruktörerna flexibilitet att dimensionera strömförsörjningen korrekt efter den specifika elcentralen och nättypen. H17RL Compact PRO passar därför projekt där teknisk kontinuitet och förutsägbar service är avgörande.

Startegenskaper för tunga starter och tröghetslaster

Ett startmoment på 140 % och ett maximalt moment på 200 % underlättar start av enheter med högre mekaniska belastningar. Startströmmen på 700 % måste beaktas vid dimensionering av skydds- och kopplingskomponenter, särskilt i projekt med flera drivningar på samma matningsgren. Vid ett märkvarvtal på 2978 varv/min är driften fortsatt lämplig för tillämpningar som kräver jämn gång nära synkront varvtal.

Vikten på 2300 kg återspeglar den robusta konstruktionen som är avsedd för fast industriell installation. I kombination med den höga effekttätheten hjälper lösningen till att maximera utnyttjandet av utrymmet både i maskinrummet och inom det tekniska blocket. För stora fabriker och OEM-integratörer ger den en praktisk grund för en drivning som är konstruerad för långvarig drift utan ständig finjustering.

H17RL Compact PRO är klar för snabb användning i projekt och för industriverksamheter där beslut fattas utifrån utrustningens livscykel. Beställ den i dag så att ditt nästa tekniska system är klart för installation utan onödigt dröjsmål.

• Råvarutransportörer i produktionshallar.
• Blandardrivningar i kemiska reaktorer.
• Stora processpumpar inom energisektorn.
• Fläktar i utsugnings- och filtreringsenheter.
• Krossar vid bearbetning av ballastmaterial.
• Granuleringslinjer inom plastindustrin.
• Extrudrar för polymerblandningar.
• Roterande trumtorkar inom materialbearbetning.
• Lindningsmaskiner inom pappersindustrin.
• Valslinjer inom metallurgin.
• Hydraulaggregat för presslinjer.
• Stoftavskiljare i uppsamlingssystem.
• Transportmekanismer i logistikcenter.
• Kylkretsar inom livsmedelsbearbetning.
• Bearbetningscenter för tung skärande bearbetning.

Elmotor med 3000 varv/min klar för användning utan dröjsmål

I miljöer där förbrukning, tillgänglighet och serviceinsatser övervakas noggrant är denna elmotor med 3000 varv/min en lösning för projekt med höga krav på kontinuerlig tillförlitlighet. Den är särskilt lämplig där drivningen måste arbeta stabilt, använda energin effektivt och följa en tydlig servicestrategi. Vid beställning kan installationen planeras så att stilleståndstiden minimeras och produktionsstarten påskyndas.
