Trefas elmotor: H17RL-400X2-8 400KW 400V/690V 50HZ

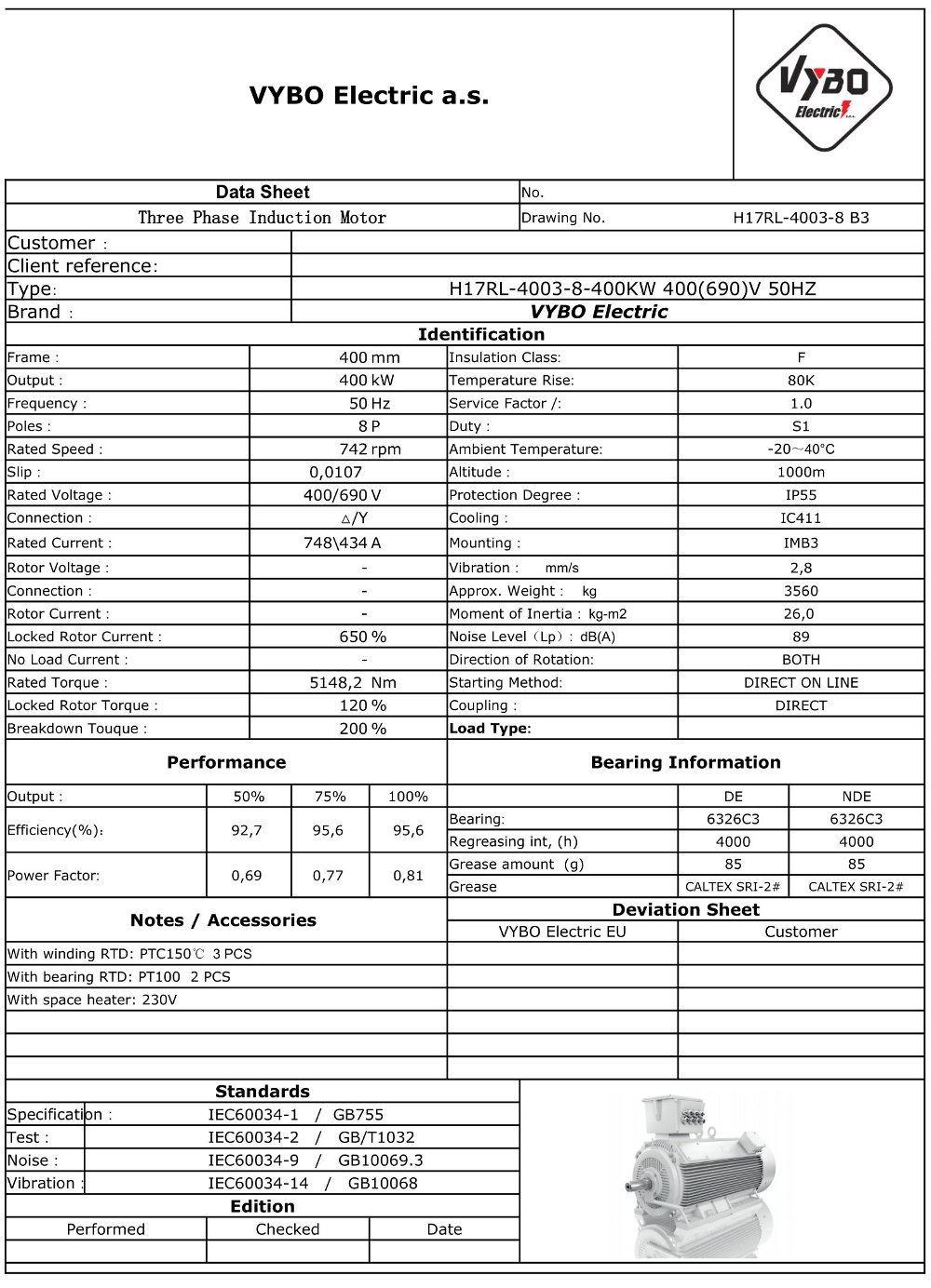

| Grundläggande tekniska data | |
| Motortyp | H17RL 400X2-8 |
| Märkeffekt (kW) | 400 |
| Byggstorlek (mm) | 400 |
| Antal poler | 8 |
| Märkvarvtal (varv/min) | 742 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Koppling | D/Y |
| Märkström 400 V (A) | 749 |
| Märkström 690 V (A) | 434 |
| Verkningsgrad vid 100 % belastning (%) | 95,5 |
| Effektfaktor vid 100 % belastning | 0,81 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 5148 |
| Förhållande för startmoment (LRT/RLT) i % | 120 |
| Förhållande för maximalt moment (BDT/RLT) i % | 200 |
| Förhållande för startström (LRA/RLA) i % | 650 |
| Externt starttröghetsmoment (kg·m²) | 525 |
| Tröghetsmoment GD² (kg·m²) | 60 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftart | S1 |
| Lasttyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, frekvensomriktare eller mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | massiv kortsluten aluminiumbur |
| Typ av kopplingsdosa | VYBO CB2-LV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 3560 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6326C3/6326C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Stilleståndsvärmare 230 V | |
| 3 x PTC i lindningarna | |
H17RL 400X2-8 är en 8-polig elmotor som är konstruerad för energieffektivitet i kontinuerlig industriell drift. I praktiken hjälper den till att hålla förbrukningen under kontroll även där drivsystemet förväntas leverera stabilt vridmoment, mjuk start och långa serviceintervall.
Energieffektivitet i drift med hög belastning
För stora fabriker och OEM-enheter är inte bara effekten viktig, utan också hur motorn presterar under långa produktionscykler. Denna trefasiga elmotor är klar för användning i linjer där driftsäkerhet, lägre energiförbrukning och jämn prestanda vid nominellt varvtal övervakas.
Robust gjutjärnskonstruktion för lång livslängd
Den robusta gjutjärnsramen ger mekanisk motståndskraft mot vibrationer, vid installation i tekniska system och under mer krävande startförhållanden. Tillsammans med en vikt på 3560 kg skapar den en grund som effektivt dämpar driftspåkänningar och hjälper till att bibehålla drivsystemets stabilitet under hårda förhållanden.
- Lämplig för kross- och malningssektioner där tillförlitligt ingrepp är viktigt.
- Lämplig för blandningsutrustning som körs i långa batcher.
- Stöder kontinuerlig drift av transportsystem i stora anläggningar.
- Lämplig för pumpteknik för processvatten och tekniska medier.
- Kan användas i fläktar för utsugnings- och luftbehandlingssystem.
- Lämplig för drivsystem i kompressorstationer med krävande arbetscykler.
- Lämplig för blandare inom kemi- och livsmedelsindustrin.
- Hjälper till att driva extrudrar och presslinjer inom materialbearbetning.
- Används i vals- och matningsmekanismer.
- Fungerar väl i separatorer och sorteringsutrustning.
- Lämplig för upp- och avrullningsstationer inom produktionsteknik.
- Används i bandtransportörer på lager med hög materialgenomströmning.
- Lämplig för att driva granulatorer och skärmaskiner inom plastbearbetning.
- Stöder driften av homogenisatorer och dispersionsenheter.
- Kan även användas i tekniska system med varierande belastning och höga driftkrav.
Kompakt effekt med en axelhöjd på 400 mm
Tack vare axelhöjden på 400 mm erbjuder denna lågspänningsmotor en effekt som kan integreras på ett ändamålsenligt sätt i stora maskinenheter utan onödiga utrymmeskrav. Detta underlättar arbetet för konstruktörer och underhållsteam vid utformning av ett drivsystem där förhållandet mellan effekt, utrymme och serviceåtkomlighet är avgörande.
Val av frekvens för flexibel utformning av drivsystemet
För projekt som genomförs på olika marknader är det viktigt att kunna anpassa motorn till driftsnätet. Denna version kan även användas vid 60 Hz, vilket förenklar standardiseringen av enheter i internationella produktionsanläggningar och minskar behovet av konstruktionsmässiga kompromisser.
Beprövad tillverkare och distributör VYBO Electric
Motorn levereras av VYBO Electric som beprövad tillverkare och distributör, vilket är viktigt vid industriella inköp när leveranser planeras och reservdelar standardiseras. Det finns också tillbehör, inklusive 6 x PT100 i lindningen, 1 x PT100 i NDE-lagret, 1 x PT100 i DE-lagret, en antikondensvärmare och 3 x PTC-termistor, så att diagnostik och temperaturövervakning hålls under kontroll.
Om du behöver ett drivsystem för krävande tekniska lösningar ger H17RL 400X2-8 en tillförlitlig grund för långvarig drift. Beställ den i god tid medan den är tillgänglig för ditt projekt och dina servicescheman.
