Trefas elmotor: H17RL-355X3-2 450KW 400V/690V 50HZ

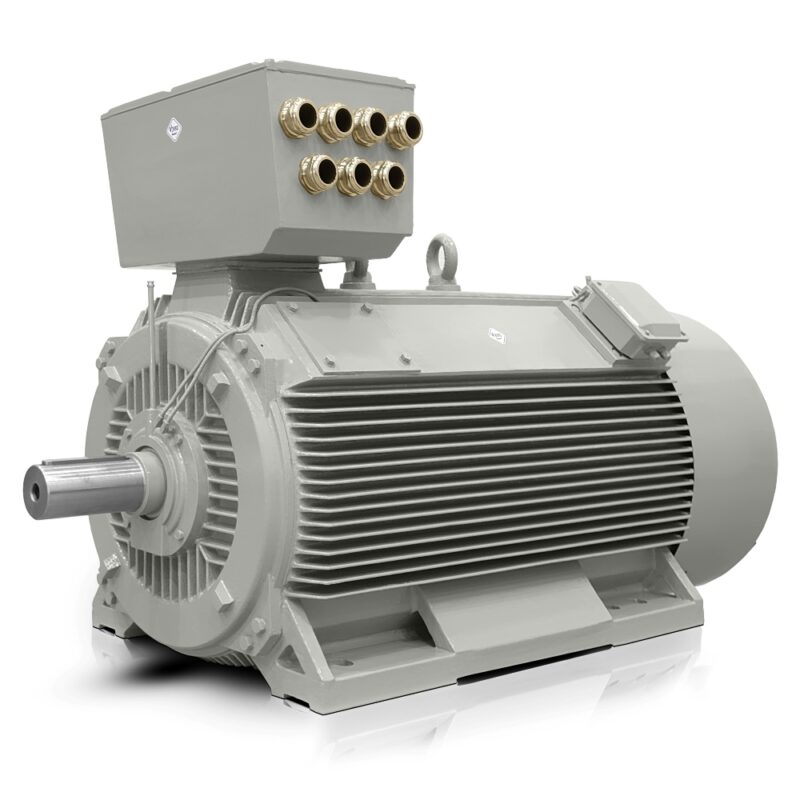

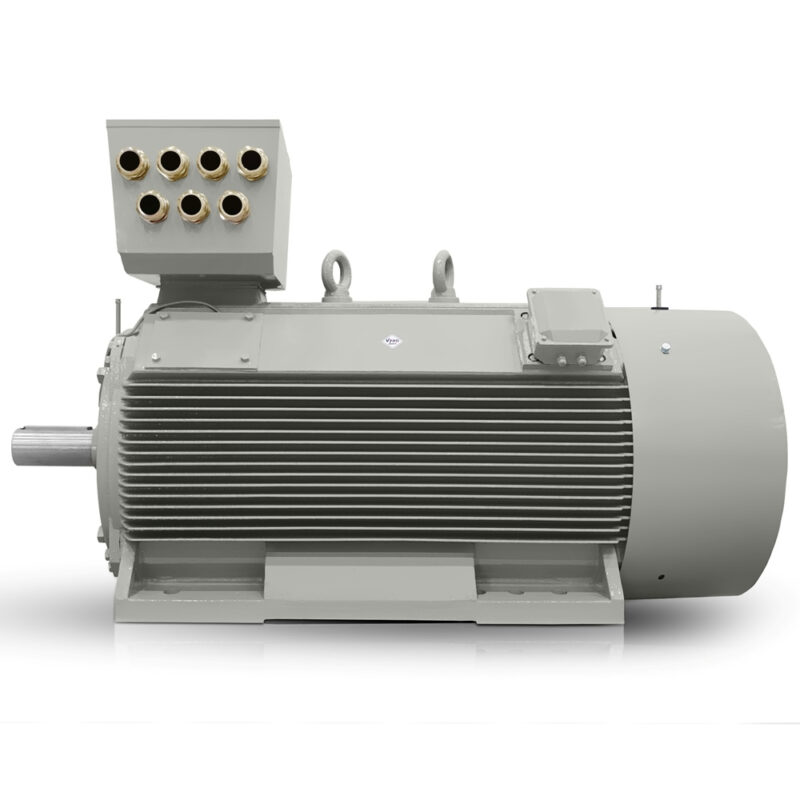

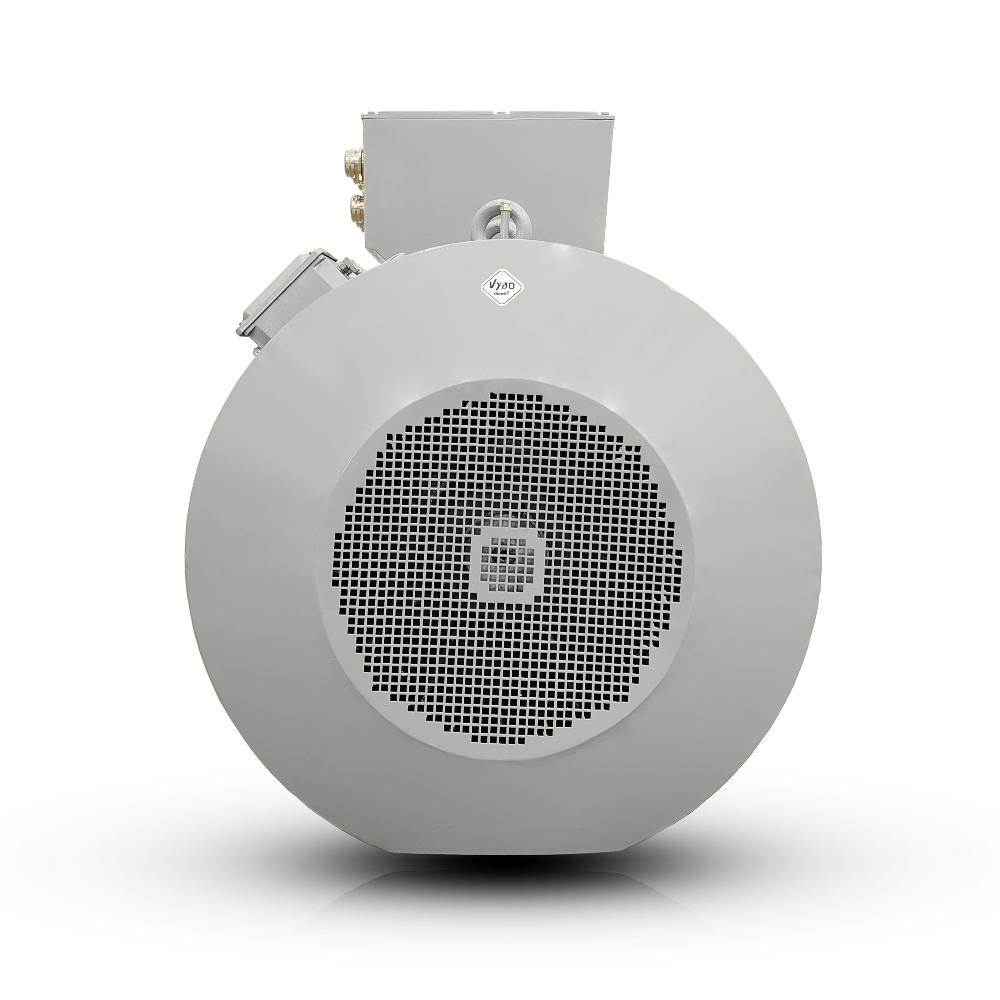

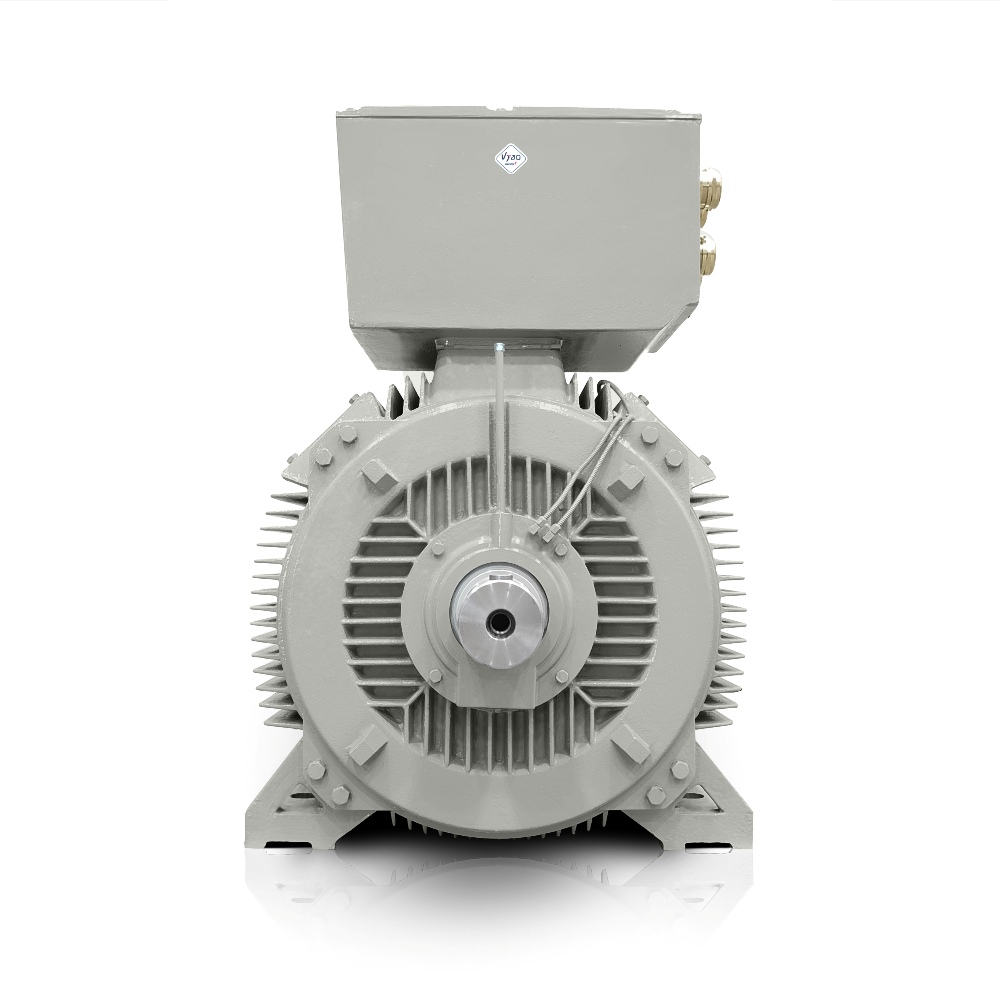

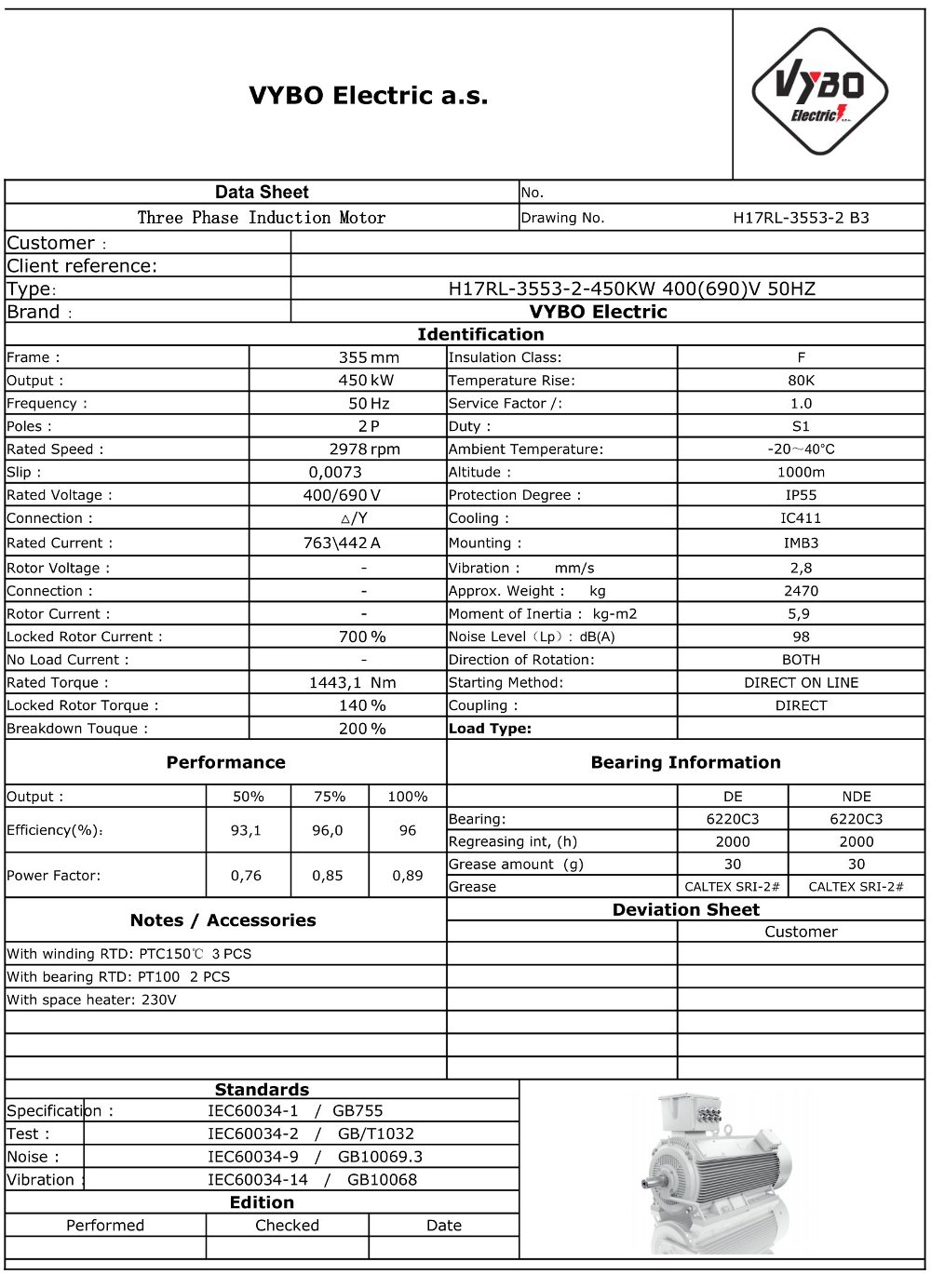

| Grundläggande tekniska data | |
| Motortyp | H17RL 355X3-2 |
| Märkeffekt (kW) | 450 |
| Byggstorlek (mm) | 355 |
| Antal poler | 2 |
| Märkvarvtal (varv/min) | 2978 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Koppling | D/Y |
| Märkström 400 V (A) | 762 |
| Märkström 690 V (A) | 442 |
| Verkningsgrad vid 100 % belastning (%) | 96,1 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 1443 |
| Förhållande för startmoment (LRT/RLT) i % | 140 |
| Förhållande för maximalt moment (BDT/RLT) i % | 200 |
| Förhållande för startström (LRA/RLA) i % | 700 |
| Externt starttröghetsmoment (kg·m²) | 147 |
| Tröghetsmoment GD² (kg·m²) | 14,8 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftart | S1 |
| Lasttyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, frekvensomriktare eller mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | massiv kortsluten aluminiumbur |
| Typ av kopplingsdosa | VYBO CB2-LV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2470 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6220C3/6220C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Stilleståndsvärmare 230 V | |
| 3 x PTC i lindningarna | |
H17RL 355X3-2 är en lösning för verksamheter som behöver hög effekttäthet utan onödiga kompromisser med utrymmet i ställverksrummet och på maskinfundamentet. Denna elmotor med 2900 varv/min från VYBO Electric är konstruerad för tillämpningar där jämn start, stabilt moment och långvarig tillförlitlighet under kontinuerlig belastning är avgörande.
Den robusta gjutjärnskonstruktionen hjälper till att dämpa vibrationer, skyddar aktiva komponenter och bibehåller exakt monteringsgeometri även vid högre mekanisk belastning. I praktiken innebär det färre uppriktningsinsatser, lägre risk för oplanerade driftstopp och förutsägbart beteende i produktionslinjer med varierande belastningar.
Elmotor med 2900 varv/min för stabil drift av produktionsteknik
Märkvarvtalet på 2978 varv/min ger denna trefasdrivning egenskaper som lämpar sig för pumpar, kompressorer och drivningar som kräver snabb respons. Med ett märkmoment på 1443 Nm kan motorn även starta mot ett mer krävande mekaniskt motstånd, vilket uppskattas av operatörer i stora fabriker och OEM-tillverkare av tekniska system.
Tack vare effekten på 450 kW och IEC-byggstorleken 355 mm möjliggör den asynkrona elmotorn en kompakt installation i maskinenheten. Vid projekteringen förenklar detta valet av basram, anslutningen till växellådan och integrationen i enheter med begränsat utrymme.
- Roterande transportörer i metallurgiska produktionslinjer.
- Centrifugalpumpar i vattenreningsverk.
- Kompressorstationer i industrianläggningar.
- Ventilationssystem i stålverk.
- Blandningsenheter i kemisk produktion.
- Krosslinjer vid bearbetning av ballastmaterial.
- Hjälpdrivningar för valsverk inom metallurgin.
- Textillindare i kontinuerlig drift.
- Extruderdrivningar inom plastindustrin.
- Processblandare i livsmedelsanläggningar.
Robust gjutjärnskonstruktion för lång livslängd i krävande drift
Det kraftiga motorhuset är särskilt viktigt i praktiken där dynamiska laster överförs under långa arbetscykler och lagerarrangemanget utsätts för regelbunden belastning. H17RL 355X3-2 använder en massiv kortsluten aluminiumbur som stödjer jämn energiöverföring och tillförlitlig drift även i industriella enheter med frekventa starter.
För underhållstekniker är lagerarrangemanget DE 6220C3 och NDE 6220C3 också viktigt, eftersom det underlättar planeringen av serviceintervall som en del av prediktivt underhåll. Med en vikt på 2470 kg och en tröghet som motsvarar stora tekniska system är motorn särskilt lämplig för tillämpningar där styv montering och långsiktig driftstabilitet förväntas.
Val av effektivitetsklass för energistyrda projekt
Möjligheten att välja effektivitetsklass förenklar standardiseringen mellan olika projekt. Kunderna kan anpassa lösningen till krav på förbrukning, värmebalans och totala driftskostnader, oavsett om en befintlig produktionslinje moderniseras eller ett nytt OEM-system konstrueras.
En verkningsgrad på 96,1 % och en effektfaktor på 0,89 är parametrar som hjälper både vid dimensioneringen av strömförsörjningen och vid utvärderingen av energibalansen för hela tekniken. Märkströmmen på 762 A vid △ 400V och 442 A vid Y 690V ger konstruktörerna en stabil grund för dimensionering av start- och skyddskomponenter i elcentralen.
Översikt över driftvärden för dimensionering av drivningen
Isolationsklass F ökar tillsammans med temperaturstegringsklass B motståndskraften under långvarig belastning och hjälper till att hålla motorn inom ett rimligt termiskt driftområde. Ett startmomentförhållande på 140 %, ett förhållande för maximalt moment på 200 % och ett startströmsförhållande på 700 % ger service- och konstruktörsteam en stabil grund för att utforma startförhållandena i krävande system.
En asynkron elmotor med kortslutningsrotor i denna klass fungerar väl i miljöer där motståndskraft mot plötsliga belastningsförändringar, exakt integration i produktionstekniken och förutsägbar drift under hela skiftet är avgörande. Tusentals nöjda VYBO Electric-kunder använder liknande lösningar både i moderniseringsprojekt och i nya produktionslinjer.
Kontakta oss för en teknisk lösning och ett förslag på lämplig integration i din teknik.
