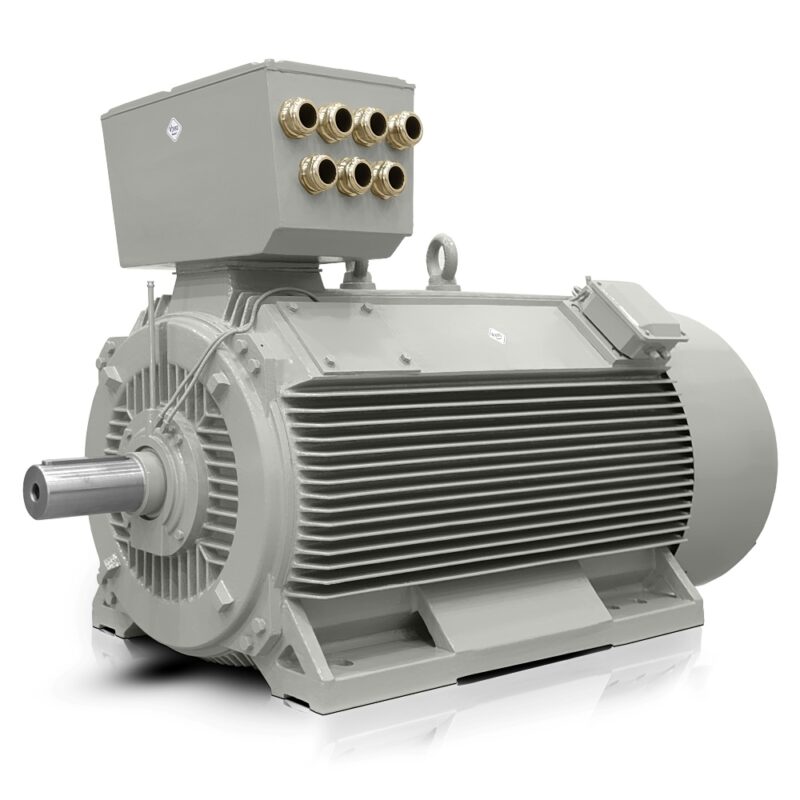

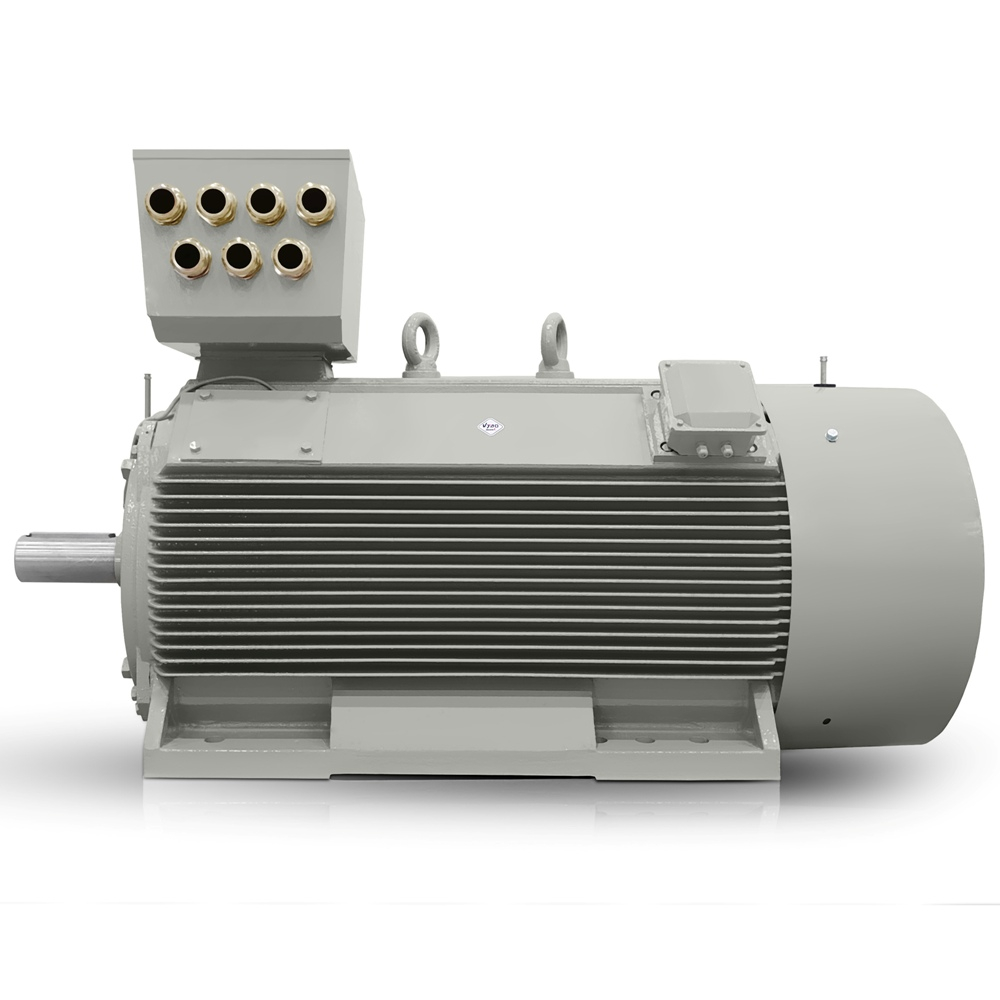

Trefas elmotor: H17RL-355X2-4 450KW 400V/690V 50HZ

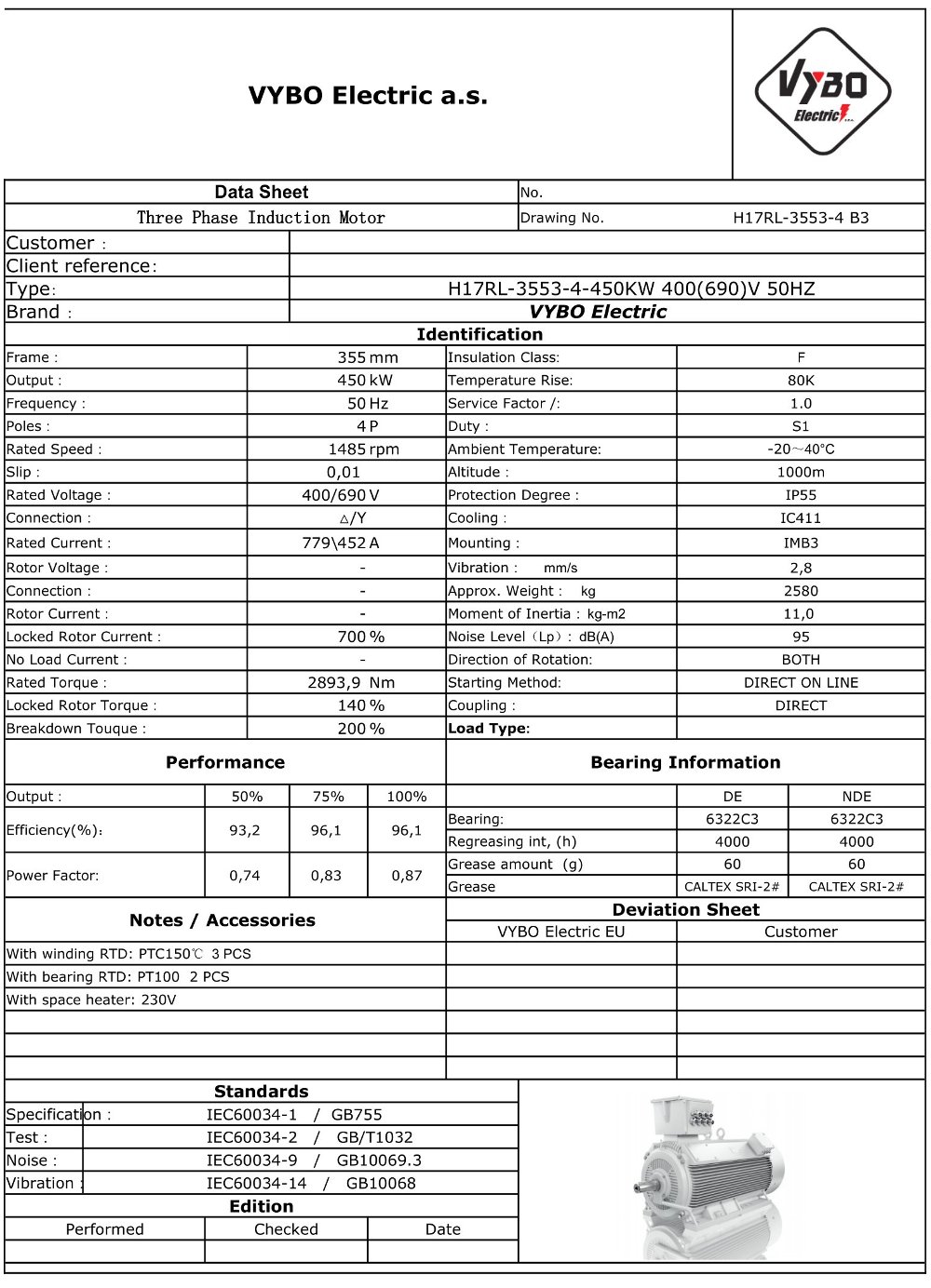

| Grundläggande tekniska data | |
| Motortyp | H17RL 355X2-4 |
| Märkeffekt (kW) | 450 |
| Byggstorlek (mm) | 355 |
| Antal poler | 4 |
| Märkvarvtal (varv/min) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Koppling | D/Y |
| Märkström 400 V (A) | 778 |
| Märkström 690 V (A) | 451 |
| Verkningsgrad vid 100 % belastning (%) | 96,3 |
| Effektfaktor vid 100 % belastning | 0,87 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 2894 |
| Förhållande för startmoment (LRT/RLT) i % | 140 |
| Förhållande för maximalt moment (BDT/RLT) i % | 200 |
| Förhållande för startström (LRA/RLA) i % | 700 |
| Externt starttröghetsmoment (kg·m²) | 295 |
| Tröghetsmoment GD² (kg·m²) | 28,4 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftart | S1 |
| Lasttyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, frekvensomriktare eller mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | massiv kortsluten aluminiumbur |
| Typ av kopplingsdosa | VYBO CB2-LV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2580 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6322C3/6222C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Stilleståndsvärmare 230 V | |
| 3 x PTC i lindningarna | |
Elmotor med 1500 varv/min för kontinuerliga linjer och tungt belastade enheter
I metallurgisk verksamhet, pumpteknik, krosslinjer och drivsystem för blandningsenheter är inte bara effekten viktig, utan även hur effektivt den överförs till den dagliga produktionen. H17RL 355X2-4 levererar energieffektivitet som hjälper till att hålla driften under kontroll även under långa belastningsperioder, samtidigt som den uppfyller kraven hos företag där en elmotor med 1500 varv/min ingår i kontinuerlig drift. Konstruktionen har hög effekttäthet, så den kompakta lösningen lämnar ändå utrymme för enklare integrering i tekniska enheter.
Kompakt effekt i en ram som sparar utrymme i tekniken
Operatörer av stora fabriker möter ofta begränsat installationsutrymme vid modernisering av befintliga drivsystem. Här blir kompakt effekt viktig, eftersom den gör det möjligt att installera elmotorn i enheter där en större enhet i onödan skulle försvåra konstruktionen av ramen, fundamenten eller serviceåtkomsten. En asynkronmotor med dessa egenskaper lämpar sig för drivning av transportörer, torkar och fläktar samt energiintensiv hjälpteknik där stabil drift utan onödiga driftstopp är viktig.
Gjutjärnsram för stabilitet vid industriell användning
Robust gjutjärnskonstruktion är viktig där utrustning arbetar under vibrationer, stötbelastningar och långvarig termisk påfrestning. Gjutjärnshuset bidrar till hög mekanisk motståndskraft och bibehåller motorns geometri även i krävande tillämpningar, vilket OEM-tillverkare av stora tekniska system uppskattar när de konstruerar enheter med högre krav på styvhet. I praktiken stöder detta lång livslängd och mer exakt inriktning av drivsystemet mot efterföljande transmissioner, kopplingar eller pumpar.
Driftsäkerhet tack vare lager och underhåll
I stora drivsystem har serviceregimen en direkt inverkan på produktionslinjens tillgänglighet. H17RL 355X2-4 använder eftersmörjning av lagren under drift, vilket gör att underhållet kan planeras mer flexibelt och utan onödiga avbrott i tekniken. DE-lagret 6322C3 och NDE-lagret 6222C3 har valts med långvarig belastning i åtanke, vilket hjälper både i tillämpningar med mer krävande starter och vid stabil kontinuerlig drift. I miljöer med höga tillgänglighetskrav innebär detta färre driftstopp och bättre förutsägbarhet för serviceintervallen.
Parametrar som stöder kompromisslös utformning av drivsystemet
För konstruktörer och tekniska avdelningar är data som förenklar dimensioneringen av hela enheten viktiga. Märkvridmomentet på 2894 Nm stöder både start och start under belastning, ett Tst/Tn-startmomentförhållande på 140 % hjälper vid start av teknik mot motstånd och ett Tmax/Tn-maxmomentförhållande på 200 % ger reserv för kortvarig belastning. Märkström △ 400V 778 A och märkström Y 690V 451 A gör det möjligt att anpassa strömförsörjningen till det specifika elsystemet utan onödiga kompromisser i ställverkskonstruktionen.
Verkningsgrad och driftskostnader på lång sikt
En verkningsgrad på 96,3 % och en effektfaktor på 0,87 hjälper till att hålla driftförlusterna på en nivå som har betydelse vid kontinuerlig drift. Detta uppskattas särskilt i produktionsanläggningar där elmotorn används i upprepade cykler under hela skift. Isoleringsklass F och temperaturstegringsklass B stöder tillförlitlig drift i termiskt krävande miljöer, medan det massiva rotorburret i aluminium hjälper till att överföra mekanisk belastning i kontinuerligt belastade tillämpningar.
Användning i tekniska system där tillgänglighet är viktig
Lösningen är lämplig för olika industriella tillämpningar, särskilt där stabil drift och exakt samordning med andra delar av produktionslinjen förväntas.
- Transportör för bulkmaterial i en stenbearbetningslinje.
- Skruvtransportör i en cementfabrik.
- Huvuddrift för en blandare i en kemisk verksamhet.
- Utsugningsfläkt i en stor hall.
- Processpump i en vattenpumpstation.
- Stenkross i stenbrottsteknik.
- Vibrationssikt i en anläggning för sortering av ballast.
- Granuleringspress inom biomassabearbetning.
- Rulltransportör i ett råvarulager.
- Luftningsenhet i ett avloppsreningsverk.
- Upprullningsmaskin i pappersproduktion.
- Drivenhet för en briketteringslinje i en träbearbetningsanläggning.
VYBO Electric som ett pålitligt val för stora industriella enheter
VYBO Electrics mångåriga erfarenhet är särskilt tydlig i detta segment, eftersom konstruktionen återspeglar verkligheten vid tung drift och serviceåtgärder i en faktisk anläggning. För modeller som ska bli en del av omfattande tekniska system är inte bara leveransen av själva motorn viktig, utan även förutsägbarheten i dess beteende efter installationen. H17RL 355X2-4 är klar för projekt som kräver kompakt effekt, stabil drift och en teknisk lösning som kan integreras på ett ändamålsenligt sätt i befintlig infrastruktur.
För senare användning i nya och moderniserade produktionslinjer är denna elmotor klar för omedelbar integrering i projektet. Beställ den i god tid för att hålla installationsplanen på rätt spår utan onödiga driftstopp.
