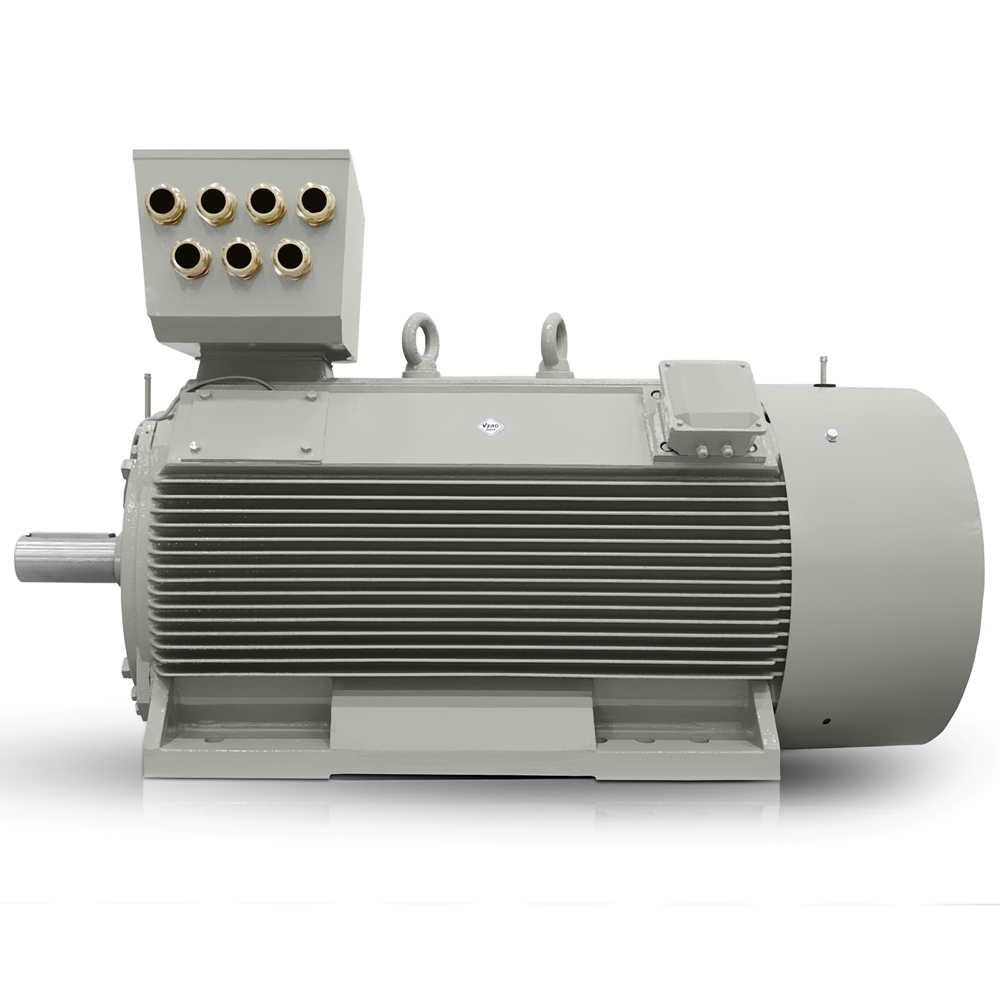

Elmotor 560 kW, 990 varv/min, 400/690 V, H17RL 400X3-6

I tunga produktionslinjer, pumpstationer och processystem beror drivsystemets stabilitet inte bara på effekten utan även på utrymmesbehovet. H17RL 400X3-6 från VYBO Electric har konstruerats just för dessa tillämpningar, där kompakt effekt ska förenkla integrationen och samtidigt lämna reserv för krävande belastningar. I praktiken är det en elmotor på 900 varv/min som ger övertygande driftsäkerhet för OEM-tillverkare och operatörer av stora fabriker.

Elmotor på 900 varv/min för jämn drift av tekniska system

Vid dimensionering av drivsystem för blandningsutrustning, transportörer eller kompressorenheter förväntas motorn behålla stabil drift även vid dynamiska belastningsförändringar. Denna elmotor med en effekt på 560 kW och ett nominellt varvtal på 990 varv/min utgör en lämplig grund för tillämpningar där balanserad drift och exakt samordning med efterföljande teknik är viktig.

Tack vare parametrarna för en 400/690 V-matning kan motorn integreras i vanliga industrisystem utan onödiga kompromisser i konstruktionen av ställverk och startkrets. För verksamheter med täta starter är även vridmomentet på 5402 Nm viktigt, eftersom det hjälper till att övervinna teknikens belastningsmoment redan från början av accelerationen.

Robust gjutjärnskonstruktion för lång livslängd i kontinuerlig drift

Den robusta gjutjärnskonstruktionen ligger till grund för modellens höga mekaniska motståndskraft mot vibrationer, stötar och långvarig belastning. För stora fabriker är detta särskilt viktigt där motorn arbetar kontinuerligt och varje oplanerat stopp ökar produktionskostnaderna.

• Gjutjärnshuset hjälper till att bibehålla stabiliteten under kontinuerlig belastning och minskar risken för deformation i krävande miljöer.
• Den massiva rotorburken av aluminium stödjer tillförlitlig start även vid högre tröghet i drivsystemet.
• DE-lager 6326C3 och NDE-lager 6326C3 bidrar till jämn drift och konsekvent driftsäkerhet.
• Isolationsklass F ger tillsammans med temperaturstegring B utrymme för säker industriell användning.

En asynkron elmotor från VYBO Electric som konstruerats på detta sätt förbättrar underhållets förutsägbarhet och hjälper till att begränsa onödiga ingrepp i produktionen.

Val av effektivitet för lägre driftskostnader

Vid långvarig drift av tekniken avspeglas skillnader i energibehov mycket snabbt i budgeten. Därför är möjligheten att välja effektivitetsklass efter det konkreta projektet viktig, oavsett om det gäller en standardmodernisering eller ett nytt energioptimerat system.

För integratörer och OEM-kunder är denna flexibilitet en fördel vid konstruktion av produktionsmoduler där effekt, förbrukning och investerarens krav måste samordnas. Vid jämförelse av lösningar blir det tydligt att en elmotor med klokt vald effektivitetsklass kan bidra till lägre driftskostnader utan att komplicera själva installationen.

Driftvärden för högt belastade industriella tillämpningar

Motorn kan användas i överföringspumpstationer, blandare för den kemiska industrin, krossar, granuleringslinjer, extrudrar, stora fläktar, centrifugalpumpar, bandtransportörer, valslinjer, kompressorer, roterande trumtorkar, kvarnar, lindningsutrustning och luftbehandlingsaggregat för tung industri. I varje sådan tillämpning är det viktigt att motorn klarar långvarig belastning utan att förlora stabilitet.

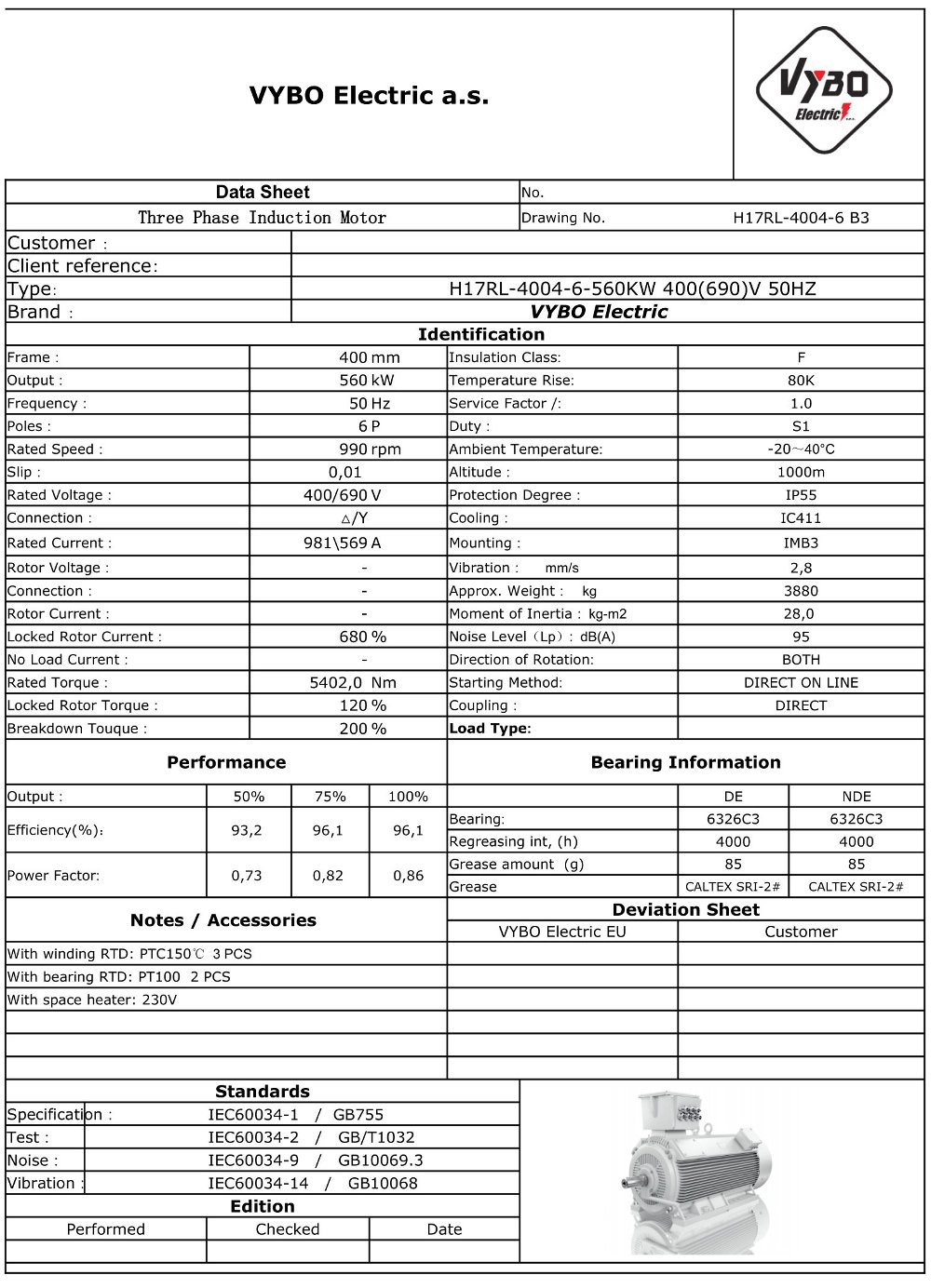

En märkström på 981 A vid △ 400 V och 569 A vid Y 690 V ger konstruktörerna tillräckliga data för exakt dimensionering av skydd och start. En verkningsgrad på 96,1 % och en effektfaktor på 0,86 stödjer ekonomisk drift i tekniska system där energin påverkar de totala produktionskostnaderna.

Vikt och tröghet för drivsystem konstruerade för stora fabriker

I drivsystem med hög massa är även den mekaniska anslutningen till fundamentet och efterföljande teknik avgörande. En vikt på 3880 kg, en extern starttröghet på 511,000 kg·m² och ett GD²-tröghetsmoment på 56,800 kg·m² ger konstruktörerna tillräckliga data för att dimensionera anslutningar, montering och startförlopp korrekt.

Dessa egenskaper uppskattas särskilt av operatörer av stora fabriker som behöver ett tillförlitligt drivsystem med reserv för tekniska toppar. VYBO Electric har länge levererat lösningar till tusentals nöjda kunder, vilket är viktigt i industrin särskilt där produktionslinjens tillgänglighet och tillverkningsstabilitet är avgörande.

Lösning förberedd för konstruktörer och serviceteam

Modellen H17RL 400X3-6 är lämplig för nya projekt och för utbyte av äldre enheter där effektområdet måste behållas samtidigt som bättre driftparametrar uppnås. Serviceteam uppskattar den matchande lagerspecifikationen, medan OEM-tillverkare värdesätter möjligheten att integrera motorn i sin egen enhet utan tidskrävande ändringar.

Planerar du en modernisering eller ny installation, ta del av erbjudandet från VYBO Electric och få ett drivsystem som kombinerar kompakt effekt, mekanisk hållbarhet och utrymme för en energimedveten lösning.
