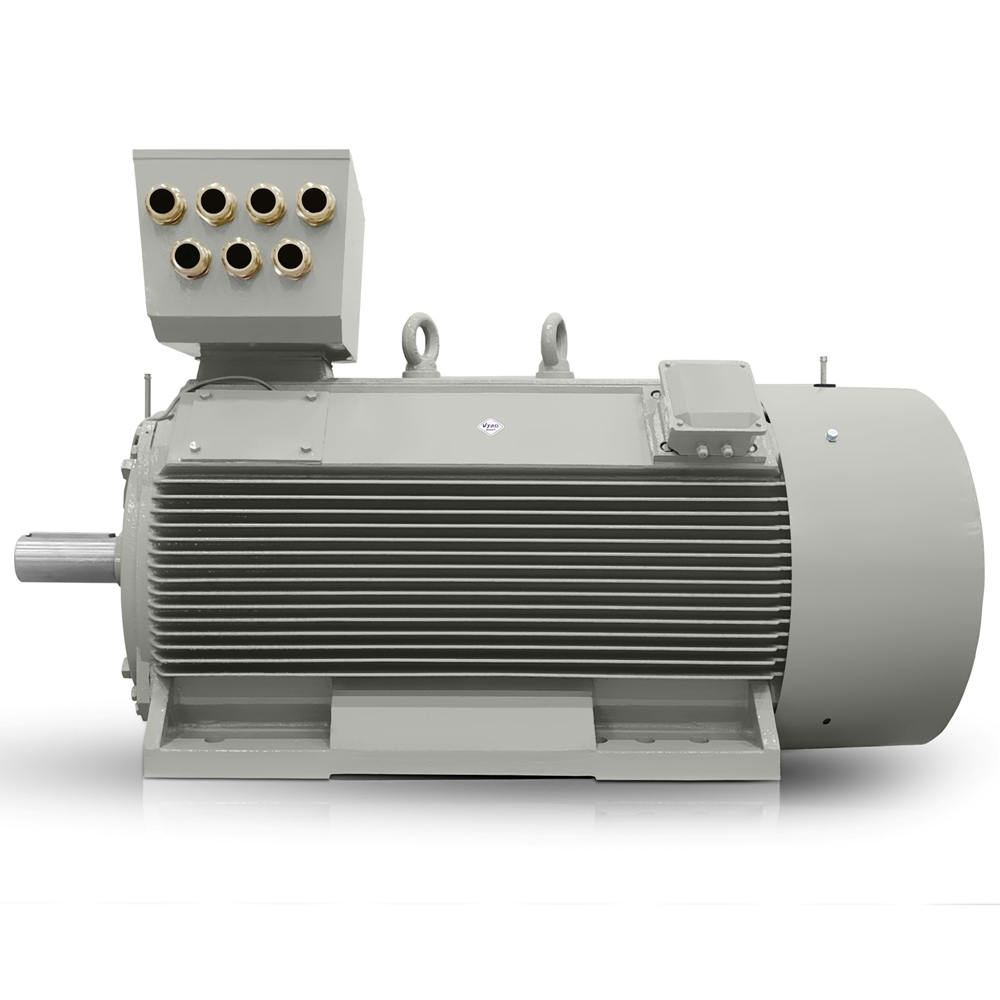

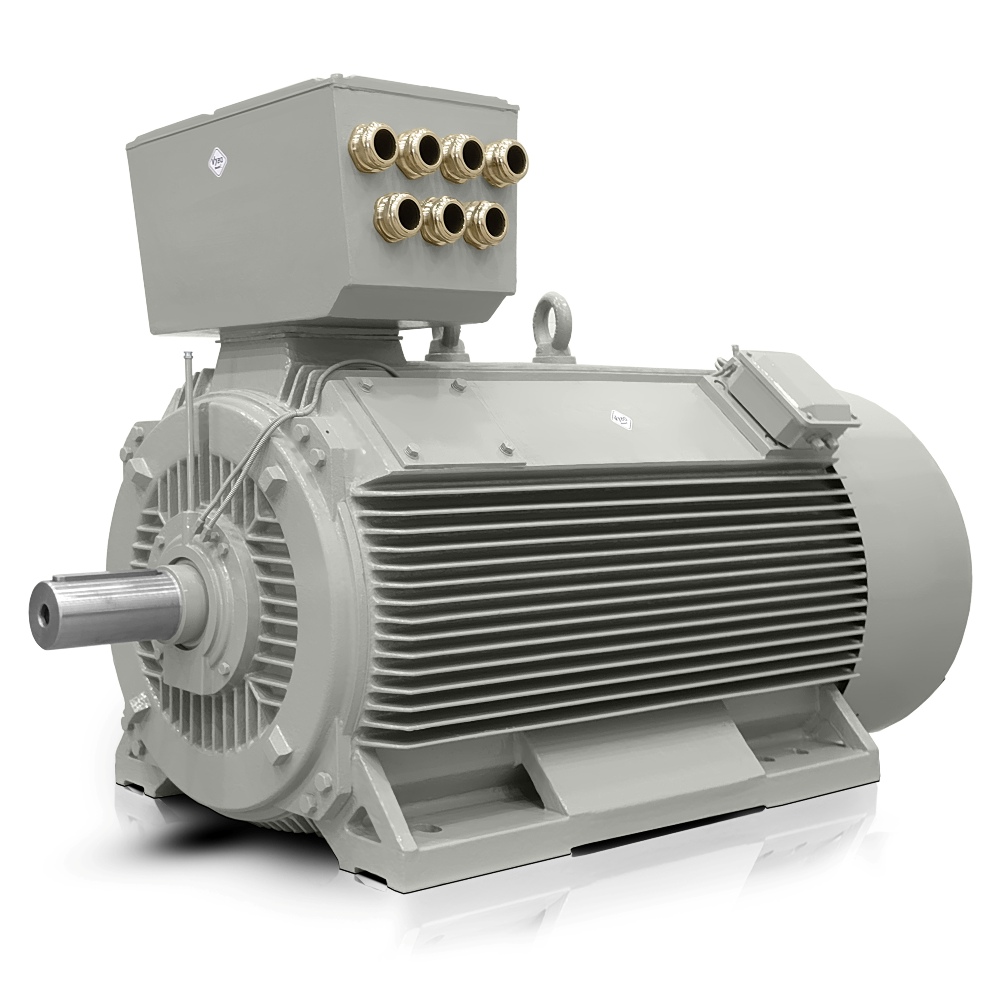

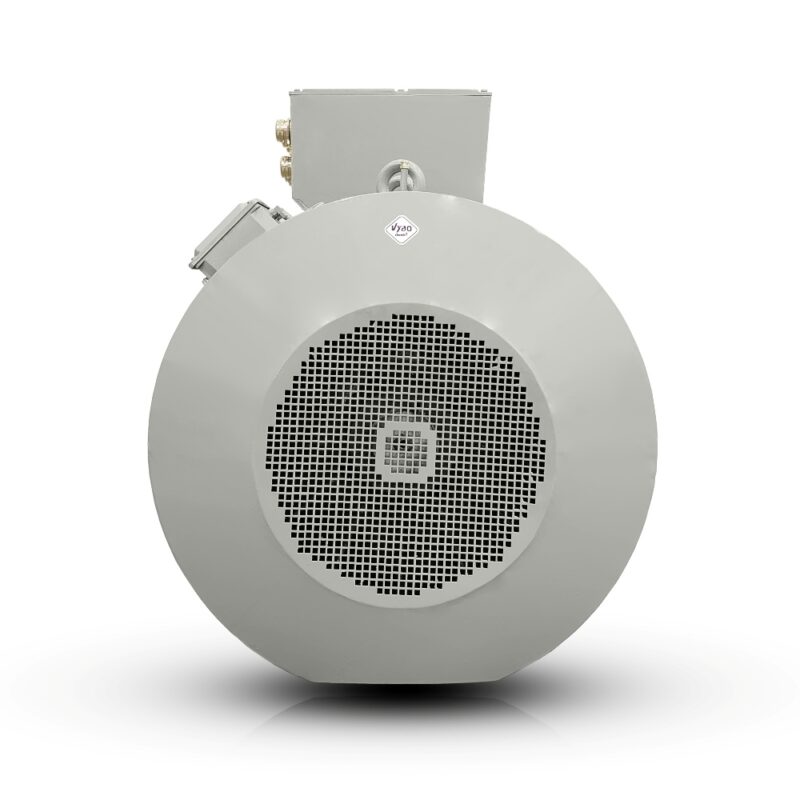

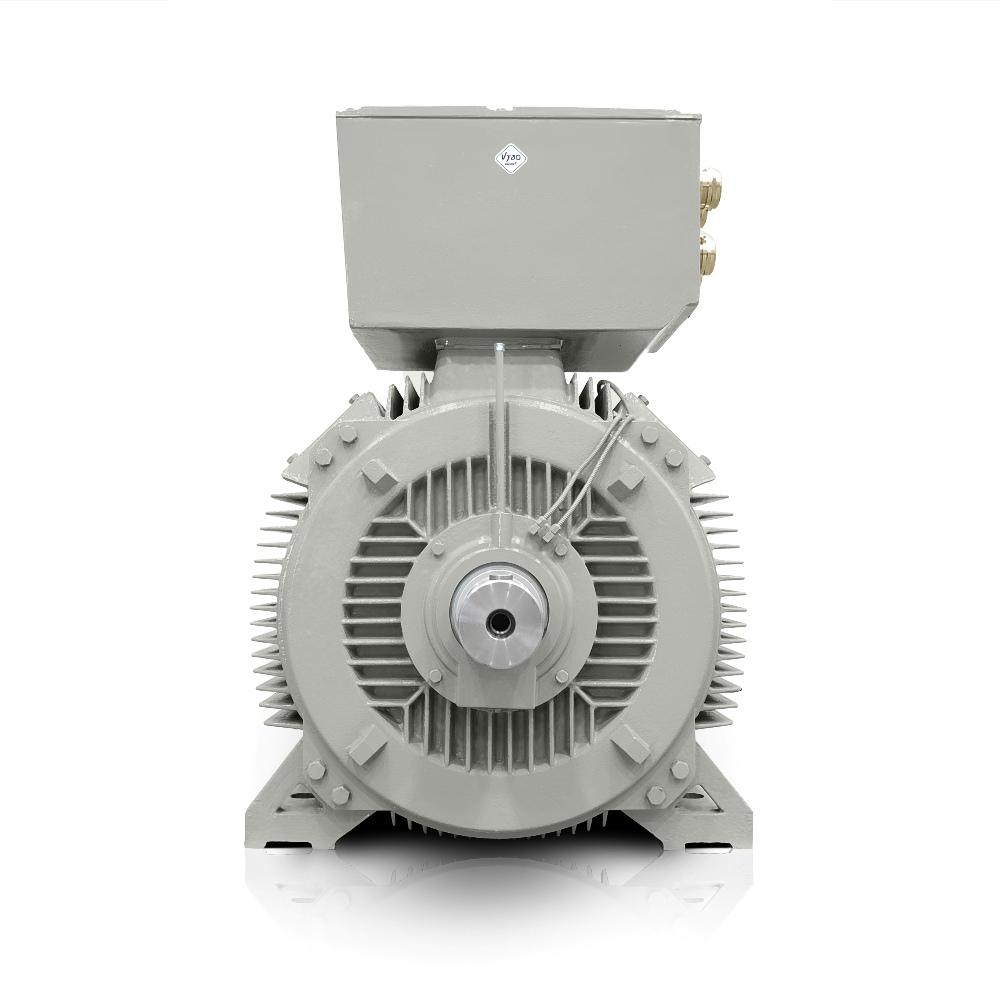

Elmotor 560 kW, 742 varv/min, 400/690 V, H17RL 450X2-8

Konstruktionen av H17RL 450X2-8 är utvecklad för energieffektivitet i verksamheter där en elmotor på 700 varv/min förväntas ge stabil prestanda under kontinuerlig belastning. I segmentet för stora drivsystem hjälper denna lågspänningsmotor på 560 kW till att hålla produktionslinjen i ett driftläge som uppfyller kraven på tillförlitlighet och långa serviceintervall.

Elmotor på 700 varv/min för stabil drift av stora produktionslinjer

Tack vare ett nominellt varvtal på 742 varv/min lämpar sig denna elmotor för tekniska system där jämn överföring av vridmoment är viktig. Det nominella vridmomentet på 7208 Nm stöder start även under belastningar som är vanliga inom metallurgi, cementfabriker och tunga pumpstationer. Operatörerna uppskattar också märkströmmen på 1045 A vid △ 400V och 606 A vid Y 690V, eftersom den förenklar utformningen av ställverkets strömförsörjnings- och skyddsdel.

• Den robusta gjutjärnskonstruktionen hjälper till att dämpa vibrationer under långvarig drift.
• Möjligheten att välja verkningsgradsklass gör det enklare att anpassa motorn till anläggningens energistrategi.
• Kompakt effekt ger hög prestanda inom 450 mm utan att installationsutrymmet ökar i onödan.

Robust gjutjärnskonstruktion för krävande industriell drift

Gjutjärnsramen ger mekanisk motståndskraft som är viktig vid kontinuerlig drift i dammiga, termiskt krävande eller vibrationsutsatta miljöer. Isolationsklass F tillsammans med temperaturstegring B ger reserv i tillämpningar där lågspänningsmotorn utsätts för långa driftcykler och frekventa kopplingar. En rotorbur tillverkad av kopparband stöder det dynamiska beteendet under start och vid upprepade belastningsförändringar.

Kompakt effekt i en ramstorlek på 450 mm

Ramstorleken på 450 mm gör att motorn kan installeras i tekniska enheter där varje centimeter installationsutrymme räknas. Kombinationen av 560 kW effekt och en vikt på 5080 kg motsvarar en drivklass som är avsedd att arbeta i en teknisk enhet tillsammans med växellådor, centrifuger, fläktar eller blandare. En sådan lösning är särskilt naturlig för OEM-tillverkare av stora tekniska system som kräver enhetliga mått och samtidigt vill behålla en driftsreserv.

Val av verkningsgradsklass för kostnadsplanering

I projekt där energibalansen för hela linjen övervakas är möjligheten att välja en lämplig verkningsgradsklass efter investerarens mål viktig. H17RL Compact PRO används därför i enheter där driftprofil, belastning och den avkastning på investeringen som krävs jämförs. En verkningsgrad på 95,8 % och en effektfaktor på 0,81 stöder förutsägbar drift under längre produktionscykler.

De tillgängliga övervakningselementen hjälper även underhållet genom att förenkla övervakningen av det termiska tillståndet i både lindning och lager. Tillgängligt är 6 x PT100 i lindningen, 1 x PT100 i NDE-lagret, 1 x PT100 i DE-lagret, en kondensskyddsvärmare och 3 x PTC-termistorer, vilket är praktiskt vid driftstopp, vinterstarter och drift i miljöer med förhöjd luftfuktighet. 6328C3-lager på både DE- och NDE-sidan bidrar dessutom till exakt rotorstyrning under hög belastning.

Startparametrar för teknik med hög tröghet

Industriella tillämpningar med hög tröghet använder ett startmoment på 120 % och ett maximalt moment på 200 %, eftersom dessa värden hjälper till att hantera starten utan onödig belastning på drivsystemet. En startström på 650 % kräver en noggrant dimensionerad strömförsörjning, men i tunga processer är det en vanlig konstruktionsparameter som OEM-tillverkare tar hänsyn till redan i projektfasen. Extern starttröghet på 735,000 kg·m² och ett GD²-tröghetsmoment på 84,000 kg·m² är fördelaktiga i tillämpningar med massiva roterande enheter.

Typiska tillämpningar omfattar krossar i stenbearbetningslinjer, trumtorkar inom kemisk industri, djupbrunnspumpar för kraftproduktion, extrudrar inom polymerbearbetning, högkapacitetsfläktar i utsugningssystem och blandningsenheter för produktion av cementblandningar. I dessa uppgifter blir den långsiktiga stabilitet som VYBO Electric-kunder har bekräftat genom tusentals beställningar och återkommande leveranser fullt tydlig. Denna elmotor är klar för användning i verksamheter där inte bara effekt krävs, utan även exakt anpassning till hela det tekniska systemet.

Beställ en lösning till din produktionslinje redan i dag så att du kan förkorta integreringstiden och börja planera driftsättningen utan onödiga förseningar.
