Elmotor 630 kW, 2980 varv/min, 400/690 V, H17RL 400X2-2

H17RL 400X2-2 levererar kompakt effekt för kontinuerlig energieffektiv drift

I krävande verksamheter är det viktigt om drivenheten klarar höga belastningar utan att ta upp onödigt extra utrymme. H17RL 400X2-2 från VYBO Electric är konstruerad för att ge kompakt effekt inom industriell drivteknik, vilket möjliggör en ändamålsenlig integration i befintliga produktionslinjer, pumpstationer och tekniska system. Denna asynkronmotor med en effekt på 630 kW och ett högt driftvarvtal på 2980 varv/min bidrar till energieffektivitet vid långvarig användning och lämnar samtidigt utrymme för serviceåtkomst och installationsavstånd.

Driftansvariga vid stora fabriker uppskattar särskilt att en elmotor med 2900 varv/min i praktiken kan möta produktionskraven utan onödiga driftstopp. I den här typen av tillämpning övervakas inte bara effekten utan även förmågan att upprätthålla stabil drift vid upprepade starter och varierande vridmoment. Därför är denna asynkronmotor lämplig där hög processäkerhet, exakt dimensionering av drivsystemet och långa driftintervall mellan underhållsåtgärder krävs.

Elmotor med 2900 varv/min för högbelastade processer

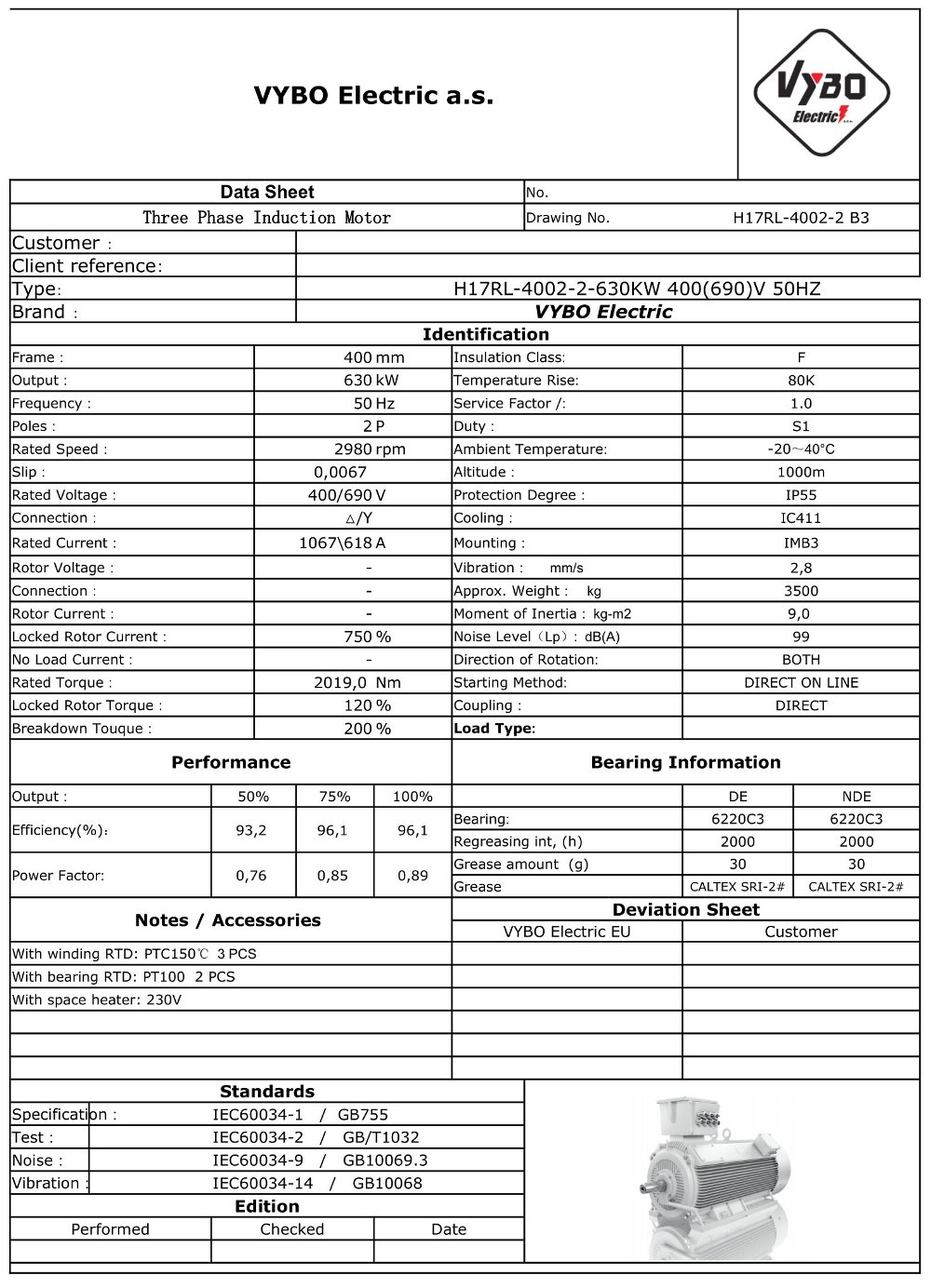

Märkvridmomentet på 2019 Nm ger den nödvändiga reserven för både start och stabil drift i produktionsteknik som utsätts för stötbelastningar. Ett startmomentförhållande på 120 % och ett maxmomentförhållande på 200 % hjälper i tillämpningar där drivenheten förväntas övervinna maskinmotståndet jämnt vid start och kortvariga överbelastningar. Ett startströmsförhållande på 750 % kräver motsvarande elektrisk dimensionering, vilket är en standarddel av projektförberedelserna i OEM-konstruktioner och större installationer.

Med en verkningsgrad på 96,1 % och en effektfaktor på 0,89 är denna elmotor lämplig för verksamheter som övervakar energiförbrukning och nätstabilitet. Isoleringsklass F tillsammans med temperaturstegringsklass B stöder tillförlitlig drift även under långvarig belastning, vilket är viktigt inom metallurgisk teknik, processteknik och transportteknik. I praktiken uppträder asynkronmotorn därför förutsägbart, vilket gör det enklare att dimensionera ställverk, motorskydd och samordningen med frekvensstyrda eller direktstartade system.

Robust gjutjärnskonstruktion bibehåller stabiliteten vid tung drift

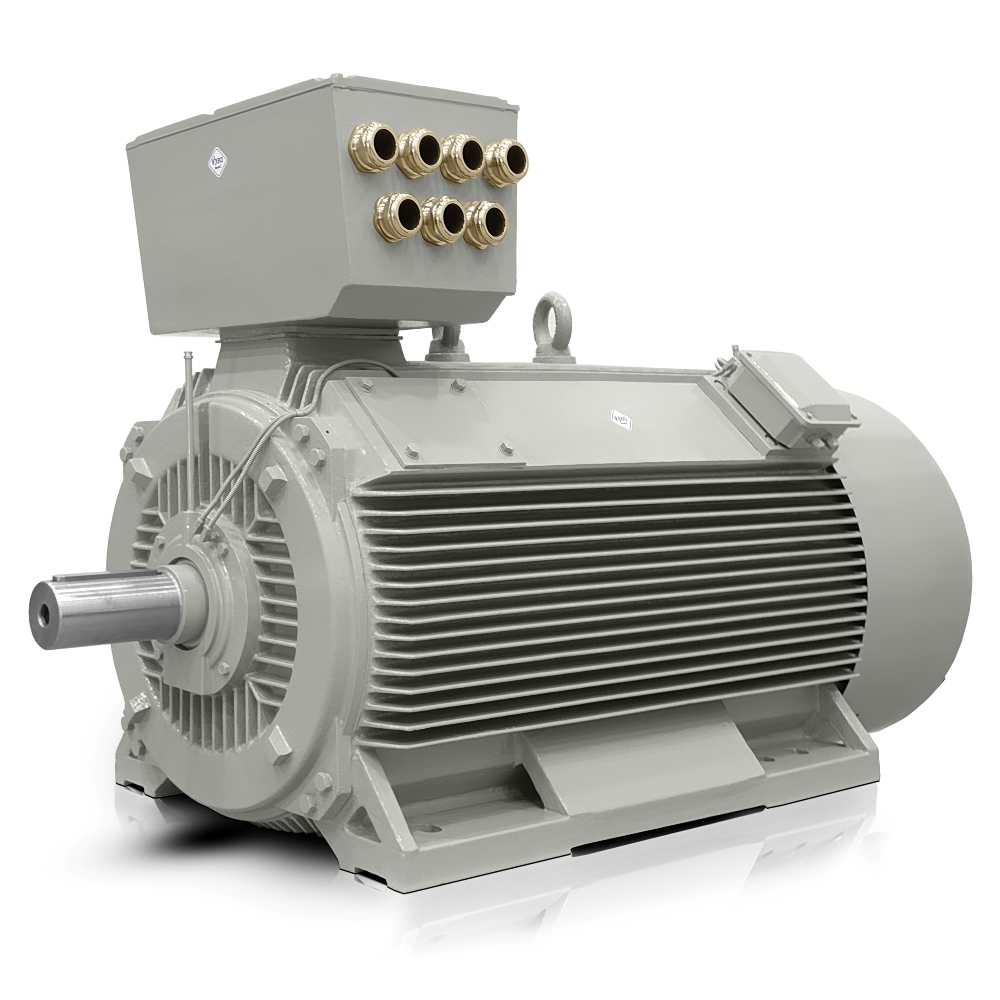

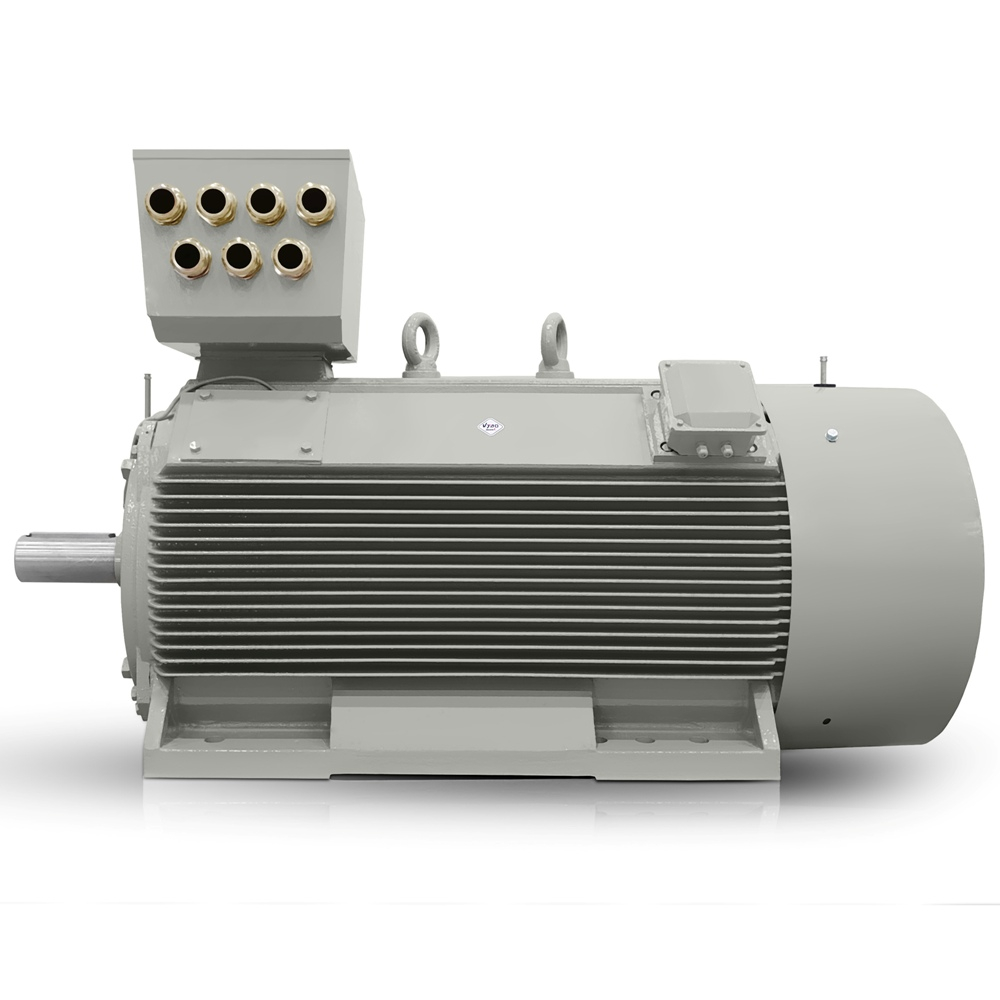

En robust gjutjärnskonstruktion är särskilt viktig i en drivenhet med denna effekt, eftersom den hjälper till att dämpa vibrationer och bibehålla motorns exakta geometri under långvarig användning. I miljöer som kräver hög mekanisk motståndskraft, stabilitet och lång livslängd är denna konstruktion mindre känslig för belastning på ramen, motstår monteringsspänningar bättre och ger högre tillförlitlighet vid kontinuerlig drift. Med denna lösning vänder sig VYBO Electric även till tillverkare av tekniska system som behöver en pålitlig grund för tung utrustning.

Det massiva rotorburret i aluminium stöder en jämn överföring av energi till lasten och hjälper vid upprepade starter i tillämpningar där drivenheten måste klara krävande driftcykler. DE-lagret 6220C3 och NDE-lagret 6220C3 är valda för stabil industriell drift och lämpar sig väl för maskiner med långa drifttider. Detta är ytterligare en anledning till att denna asynkronmotor med kortsluten rotor passar projekt där hög teknisk tillgänglighet förväntas.

Valbar spänning underlättar integration i befintliga distributionssystem

Möjligheten att välja spänning förenklar användningen i anläggningar med olika nätstandarder eller konfigurationer av exportmaskiner. Tillgängliga versioner för 440 V, 500 V, 690 V och 720 V gör det enklare att anpassa drivenheten till den specifika elektriska infrastrukturen utan onödiga ändringar av det övergripande utrustningskonceptet. För OEM-tillverkare är detta en praktisk fördel i serieproduktion, eftersom en motortyp kan användas i flera maskinversioner.

En vikt på 3500 kg och ett externt starttröghetsmoment på 206,000 kg·m² visar att denna lösning är avsedd för robusta enheter med höga dynamiska belastningar. Ett GD²-tröghetsmoment på 19,600 kg·m² hjälper vid utformningen av startegenskaperna och samordningen av motorn med växlar, kopplingar eller direktdrifter. Detta möjliggör en god integration i produktionssystem där effekt, mekanisk hållbarhet och serviceåtkomst måste kombineras i en enda enhet. I detta sammanhang utgör ISO-certifikat standardbevis på kontrollerade tillverknings- och inspektionsprocesser.

Praktisk användning inom tung industri och OEM-enheter

H17RL 400X2-2 används i tekniska system där kontinuerlig drift och exakt dimensionerade drivsystem prioriteras. Typiska tillämpningar omfattar:

• Huvudpumpenheter i kemiska anläggningar.
• Transportband i gruvdrift.
• Ventilationsaggregat för stora industrihallar.
• Kompressorstationer i processanläggningar.
• Råvarukvarnar i cementfabriker.
• Extrudrar för polymerisations- och plastbearbetningslinjer.
• Stenkrossar i stenbrott och stenbearbetningsanläggningar.
• Roterande trumblandare inom tung verkstadsindustri.

För både driftansvariga vid stora fabriker och OEM-partner är det viktigt att drivenheten kan integreras i befintlig teknik utan oproportionerliga ändringar och med hänsyn till serviceregimen. I praktiken innebär detta bättre planering av driftstopp, enklare utbyte vid modernisering av drivsystemet och större säkerhet i projekt som är utformade för långvarig drift. Elmotorn med 2900 varv/min i denna konfiguration stöder teknik som behöver en kombination av effekt, stabilitet och rimliga utrymmeskrav. Beställ den i god tid så att du har en lösning klar för nästa produktionssäsong.
