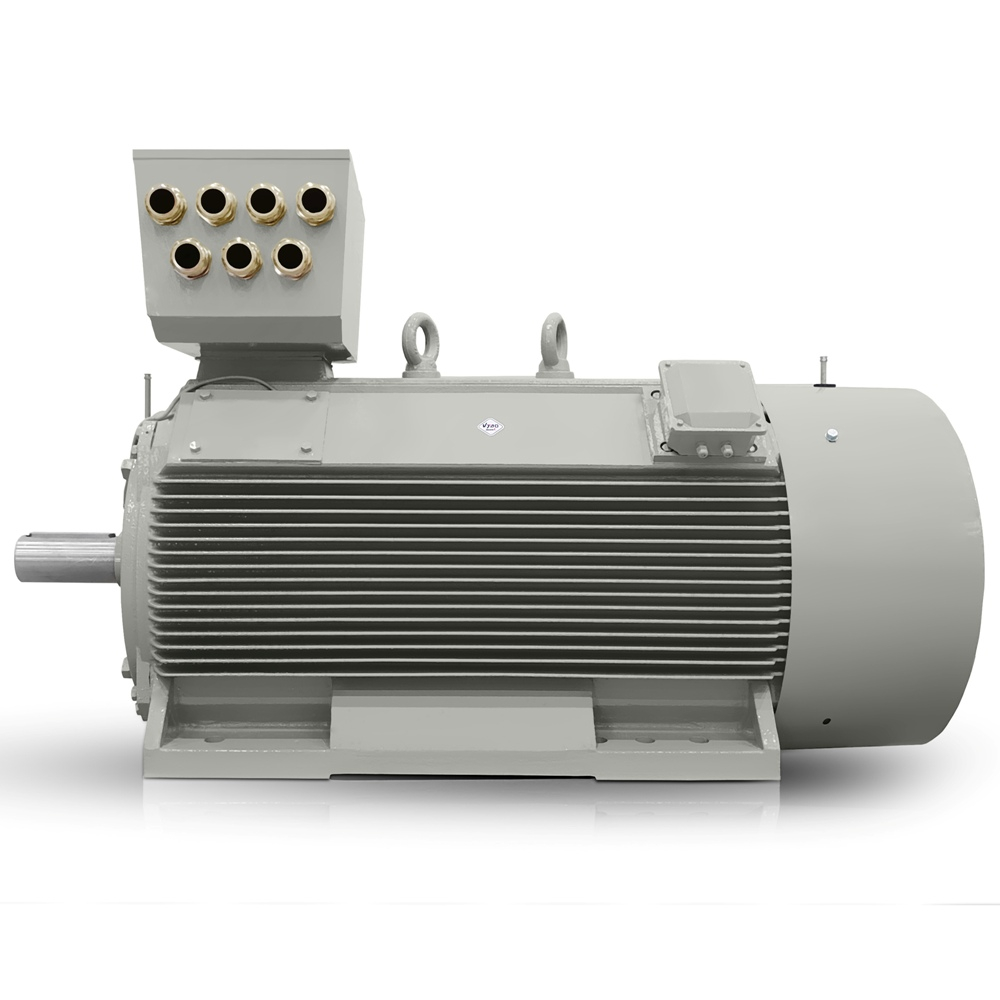

H17RL 450X1-6 för energieffektiva industriella drivsystem

Motorn H17RL 450X1-6 är konstruerad för verksamheter där energieffektivitet, stabil start och långsiktig tillförlitlighet under hög belastning är avgörande. Denna elmotor på 900 varv/min ingår i VYBO Electrics sortiment och är i praktiken lämplig för operatörer av produktionshallar och OEM-tillverkare av stora tekniska system som behöver ett exakt dimensionerat drivsystem för kontinuerlig drift.

Elmotor på 900 varv/min för jämn drift av produktionssystem

Det nominella varvtalet på 990 varv/min ger balanserad drift i tillämpningar där en kombination av kraftfullt ingrepp och stabil gång är viktig. Lågspänningsmotorn i denna konstruktion är lämplig för en 400/690 V-matning och kan integreras i system med direktstart eller styrd acceleration enligt teknikens krav.

• En effekt på 630 kW stödjer utrustning som arbetar under kontinuerlig belastning.
• Ett nominellt vridmoment på 6077 Nm ger reservkapacitet under driftstoppar.
• Ett startmomentförhållande på 110 % hjälper vid start av belastade enheter.
• Ett maximalt momentförhållande på 200 % ökar stabiliteten vid kortvariga belastningsvariationer.

I praktiken är detta en elmotor som fungerar väl i oavbrutna tekniska linjer och drivsystem som kräver kontrollerad energiöverföring till det mekaniska systemet.

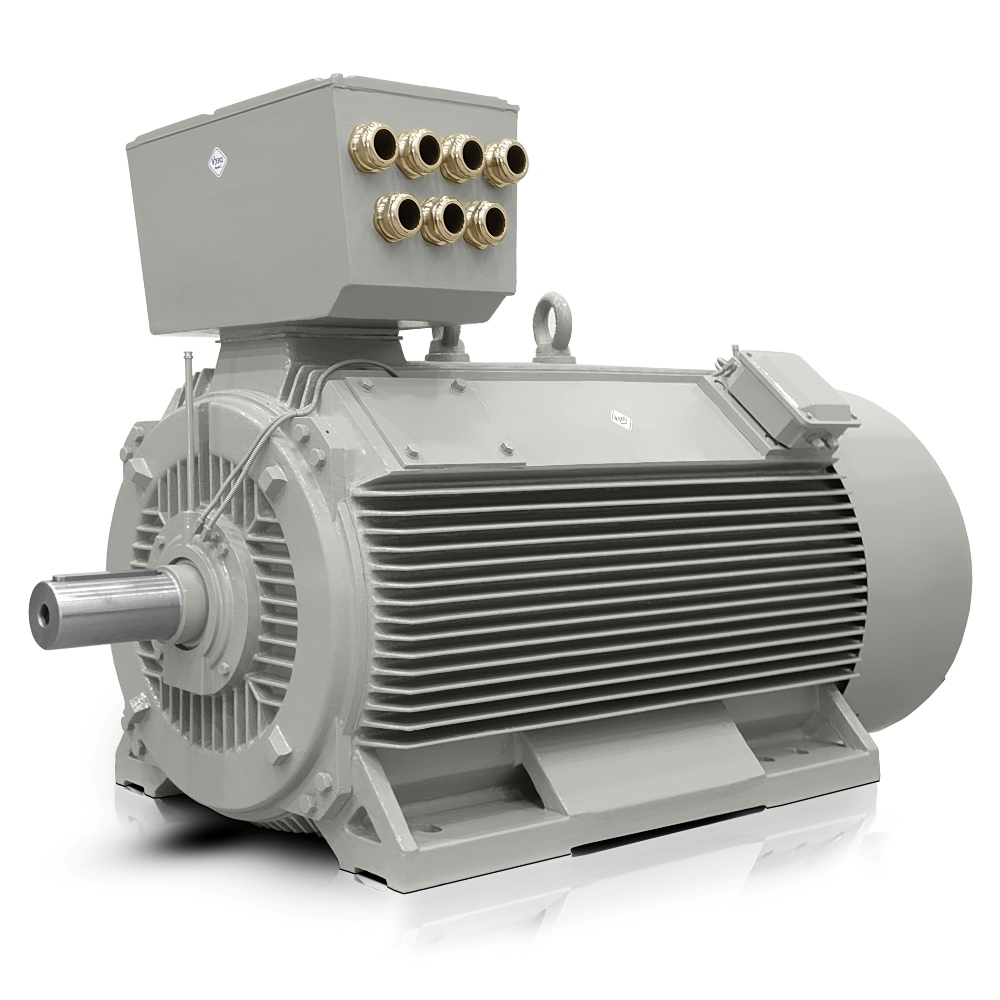

Robust gjutjärnskonstruktion för tung industriell drift

Den robusta gjutjärnskonstruktionen hjälper till att bibehålla måttstabiliteten, begränsar vibrationernas inverkan och förbättrar motståndskraften mot långvarig mekanisk belastning. Denna lösning är särskilt viktig där motorn arbetar tillsammans med växellådor, pumpar eller specialteknik med höga krav på monteringsprecision.

• En vikt på 4800 kg bidrar till stabiliteten vid fast installation.
• Isolationsklass F stödjer säker drift under högre termisk belastning.
• Temperaturstegring B hjälper till att bibehålla en gynnsam temperaturregim i lindningen.
• Rotorburken av kopparstavar är avsedd för krävande start- och driftcykler.

För verksamheter med långa serviceintervall är även lagersektionen viktig. Därför använder VYBO Electric DE-lager 6328C3 och NDE-lager 6328C3 för ett enhetligt mekaniskt stöd av rotorn.

Kompakt effekt i en ram på 450 mm för OEM-lösningar

Kompakt effekt är särskilt viktig i denna konstruktion för OEM-projekt där hög prestanda måste kombineras med begränsat installationsutrymme. Ramstorleken 450 mm möjliggör effektiv integration av drivsystemet i större enheter utan att i onödan öka storleken på den kompletta maskinen.

• En ramstorlek på 450 mm förenklar integrationen i industriella enheter.
• Märkström △ 400V 1104 A stödjer dimensioneringen av strömförsörjningen.
• Märkström Y 690V 640 A möjliggör olika anslutningsmetoder.
• Ett GD²-tröghetsmoment på 64,000 kg·m² hjälper vid konstruktion av startsätt.

Den externa starttrögheten på 620,000 kg·m² är ett viktigt värde för konstruktörer som arbetar med start av stora enheter, transportsystem eller tekniska sammansättningar med hög tröghet.

Val av effektivitetsklass vid planering av förbrukning

För långvarig drift är möjligheten att välja effektivitetsklass också en fördel, eftersom motorn då kan anpassas till den specifika belastningsprofilen och teknikens mål. Denna flexibilitet är användbar både vid konstruktion av nya produktionslinjer och vid modernisering av äldre drivsystem där investeringsavkastningen bedöms utifrån driftskostnaderna.

• En verkningsgrad på 96,1 % stödjer mer ekonomisk drift under normal belastning.
• En effektfaktor på 0,86 hjälper vid konstruktion av systemets matnings- och kompensationsdel.
• Tillgången till flera klasser gör att motorn kan införlivas i företagets energikoncept.

I VYBO Electrics sortiment används denna lågspänningsmotor i cementproduktionslinjer, valslinjer, blandningscentraler, krosslinjer, malmtransportörer, vertikalkvarnar, kulkvarnar, pannrumsfläktar, kompressorstationer, vattenpumpstationer, dräneringspumpar, extruderingslinjer, trummor i pappersmaskiner, fliskrossar och drivsystem i foderfabriker. Dessa tillämpningar kräver exakt anpassade momentkarakteristiker, tillförlitliga lager och en konstruktion som klarar långa driftintervall utan onödiga stopp.

Tusentals nöjda VYBO Electric-kunder bekräftar att en motor som dimensionerats på detta sätt kan prestera långsiktigt under krävande driftförhållanden. Beställ H17RL 450X1-6 i god tid, eftersom tillgänglighet och leveranshastighet är avgörande i högeffektprojekt med fasta installationsdatum.
