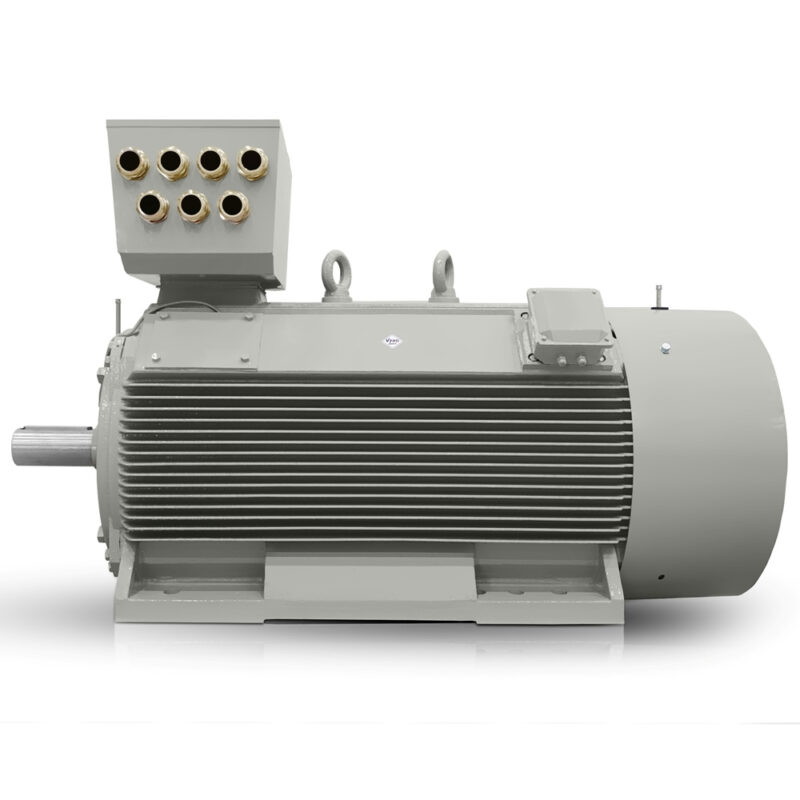

Trefas elmotor: H17RL-400X3-2 710KW 400V/690V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H17RL 400X3-2 |
| Märkeffekt (kW) | 710 |
| Byggstorlek (mm) | 400 |
| Antal poler | 2 |
| Märkvarvtal (varv/min) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 400/690 |
| Koppling | D/Y |
| Märkström 400 V (A) | 1202 |
| Märkström 690 V (A) | 697 |
| Verkningsgrad vid 100 % belastning (%) | 96,1 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 2275 |
| Förhållande för startmoment (LRT/RLT) i % | 120 |
| Förhållande för maximalt moment (BDT/RLT) i % | 200 |
| Förhållande för startström (LRA/RLA) i % | 750 |
| Externt starttröghetsmoment (kg·m²) | 232 |
| Tröghetsmoment GD² (kg·m²) | 21,2 |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Driftart | S1 |
| Lasttyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC411 |
| Startmetod | DOL, frekvensomriktare eller mjukstartare |
| Rotationsriktning | Båda |
| Vibration (mm/s) | 2.8 |
| Rotorbur | massiv kortsluten aluminiumbur |
| Typ av kopplingsdosa | VYBO CB2-LV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 3680 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6220C3/6220C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Stilleståndsvärmare 230 V | |
| 3 x PTC i lindningarna | |
En märkeffekt på 710 kW vid 2980 varv/min ger H17RL 400X3-2 en hög effekttäthet för drivenheter där varje centimeter installationsutrymme är viktig. Denna 2-poliga elmotor från VYBO Electric är konstruerad som en trefasig elmotor för verksamheter som kräver stabil start, exakt överföring av vridmoment och reservkapacitet för långvarig belastning.
Den robusta gjutjärnskonstruktionen hjälper till att bibehålla enhetens styvhet vid vibrationer, frekventa starter och kontinuerlig drift. I praktiken uppskattas detta av operatörer av valslinjer, pumpstationer för processvatten, kompressorstationer, blandningsutrustning, transportlinjer, krossar och stora fläktar där mekanisk hållbarhet och lång livslängd utan onödiga driftstopp är viktigt.
2-polig elmotor för drivenheter med hög effekttäthet
Kombinationen av ett märkvridmoment på 2275 Nm och startegenskaperna gör det möjligt att accelerera lasten även där drivenheten är ansluten till ett massivt tekniskt system. Detta gör att den asynkrona motorn med kortsluten rotor kan användas i branscher där tillförlitlig energiöverföring till växlar, pumpar eller kompressorenheter krävs.
- Drift av tungt belastade ståltransportörer.
- Drift av stora axialfläktar inom energisektorn och metallurgin.
- Pumpning av processvatten i industriella reningsanläggningar.
- Krossning och siktning av ballast i gruvlinjer.
- Blandning av viskösa medier i kemisk produktion.
- Komprimering av luft i kompressorenheter med hög effekt.
- Valsning och upprullning av material i metallurgisk verksamhet.
Gjutjärnshus för stabilitet under kontinuerlig belastning
Industriell användning kräver också styvt lagerstöd, kontroll av termisk belastning och motståndskraft mot långvarigt mekaniskt slitage. Därför bygger denna asynkrona motor med kortsluten rotor på en konstruktion som klarar kontinuerlig drift väl och bibehåller stabila parametrar även under krävande skiftsystem. Isoleringsklass F tillsammans med temperaturstegringsklass B stöder säker termisk drift under belastning.
Energieffektivitet i stora tekniska system
En verkningsgrad på 96,1 % och en effektfaktor på 0,89 hjälper till att hålla drivenhetens energieffektivitet på en nivå som märks i de totala driftskostnaderna för stora fabriker. OEM-tillverkare av tekniska system uppskattar också möjligheten att välja frekvens, eftersom även 60 Hz finns tillgängligt, vilket förenklar exportprojekt och standardisering på olika marknader.
En märkström på 1202 A vid △ 400V och 697 A vid Y 690V ger ett tillräckligt underlag för exakt dimensionering av strömförsörjningen vid utformning av ställverk och skyddskomponenter. Vikten på 3680 kg, det externa starttröghetsmomentet på 232,000 kg·m² och GD²-tröghetsmomentet på 21,200 kg·m² är värden som kan användas vid dimensionering av linjen, fundamenten och anslutningen till efterföljande teknik. 6220C3-lager på både DE- och NDE-sidan stöder jämn drift under långa arbetscykler.
VYBO Electric levererar en lösning för kunder som inte bara behöver själva motorn utan även samordning med en specifik teknisk process och de faktiska installationsförhållandena i verksamheten.
Kontakta oss så tar vi fram en lösning för ditt projekt.
