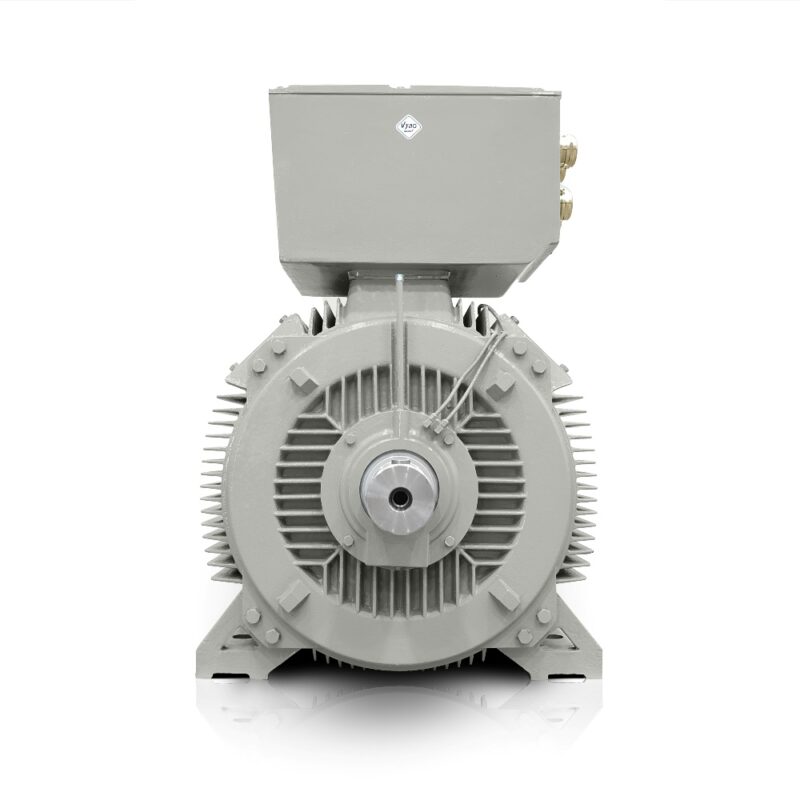

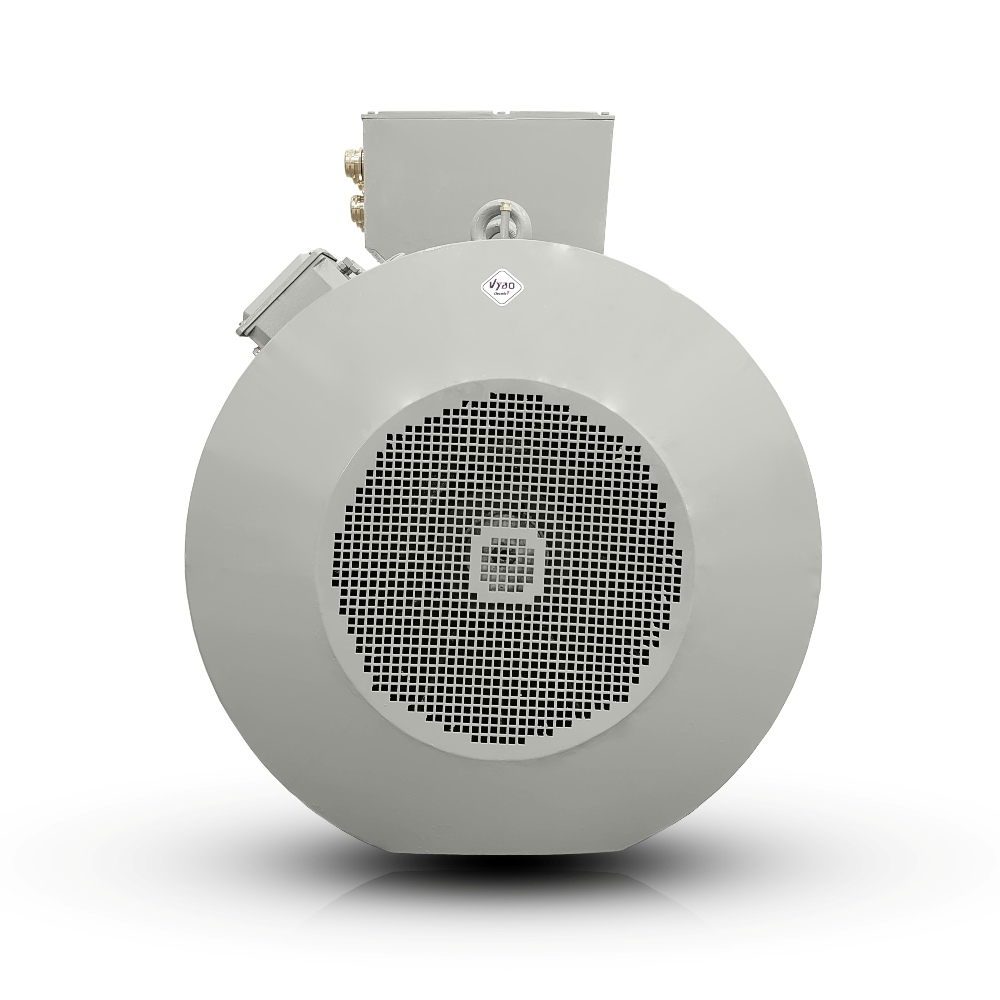

Elmotor 710 kW, 990 varv/min, 400/690 V, H17RL 450X2-6

I energiintensiva produktionslinjer, pumpstationer och tung processtillverkning beror drivsystemets tillförlitlighet på hur väl den nödvändiga effekten ryms i det tillgängliga utrymmet. H17RL 450X2-6 levererar hög effekttäthet för tillämpningar där stabil drift, rimligt behov av installationsutrymme och jämn prestanda under långa driftcykler är viktigt. I denna klass fungerar elmotorn på 900 varv/min särskilt bra där 710 kW måste kombineras med praktisk installation i befintlig drivteknik.

Vid drift av stora fabriker bedöms inte bara märkeffekten utan också hur motorn hanterar start, belastningsförändringar och långvarig belastning utan onödiga serviceingrepp. Detta asynkrona drivsystem har ett nominellt varvtal på 990 varv/min och ett vridmoment på 6849 Nm, vilket hjälper i tillämpningar med betydande tröghet och krav på jämn acceleration. För operatörer av produktionssystem är det viktigt att elmotorn i denna konstruktion stödjer stabil integrering i tekniska enheter där starter och belastningsförändringar ingår i den dagliga driften.

Elmotor på 900 varv/min för högt belastade produktionslinjer

Vid konstruktion av stora drivsystem är det avgörande om utrustningen kan bibehålla effekten i ett kompakt hölje utan att begränsa serviceåtkomsten. Kompakt effekt betyder här färre kompromisser vid placering av motorn i maskinrummet, mindre ingrepp i distributionssystem och enklare anslutning till efterföljande mekaniska enheter. I modeller från H17RL Compact PRO-serien är denna egenskap särskilt värdefull i projekt där OEM-tillverkaren monterar hela det tekniska systemet inom ett exakt definierat utrymme.

En hög verkningsgrad på 96,1 % och en effektfaktor på 0,86 stödjer ekonomisk drift i lägen där motorn går många timmar och energiförbrukningen påverkar kostnaden för varje produktionsdag. Ett startförhållande på 110 %, ett maximalt moment på 200 % och en startström på 700 % ger drivsystemskonstruktörerna en grund för dimensionering av startsystem och strömförsörjning. För stora fabriker är detta särskilt praktiskt när elmotorn är ansluten till linjer med varierande belastning och reserv krävs för verkliga driftförhållanden.

Robust gjutjärnskonstruktion för kontinuerlig drift

Gjutjärnsramen är viktig i stora industriella tillämpningar på grund av sin styvhet, vibrationsdämpning och motståndskraft mot mekanisk belastning. Därför passar motorn bra i miljöer där maskiner arbetar under hård belastning och oönskade svängningar som överförs till lager och infästningar måste begränsas. Tillsammans med isolationsklass F och temperaturstegring B skapas en lösning som stödjer längre livslängd under krävande driftförhållanden.

Även serviceteamet drar nytta av detta i praktiken. Lägre känslighet för deformation och stabil montering minskar risken för förtida slitage och förenklar underhållsplaneringen. 6328C3-lager på både DE- och NDE-sidan stödjer tillförlitlig drift under långvarig belastning, medan kopparstavar i rotorburken hjälper till att överföra energi vid start och stationär gång. I en miljö där tillverkningskvaliteten också bedöms enligt ISO-certifikat är denna konstruktionsgrund ett naturligt val för standardiserad användning.

Val av spänning förenklar anslutningen till befintliga distributionssystem

Vid modernisering av produktionshallar är motorn i sig ofta inte den enda avgörande faktorn; det spelar också roll hur snabbt den kan anpassas till det lokala spänningssystemet. Denna modell gör det möjligt att välja spänning efter projektet, vilket förenklar integrering i fabriksdistribution och OEM-lösningar för export. I praktiken innebär detta färre ingrepp i elinstallationen och snabbare driftsättning av tekniken.

För systemintegratörer är även tydlighet vid konstruktion av startsätt viktig. Om motorn ansluts till pumpenheter, krosslinjer eller transportsystem hjälper möjligheten att anpassa strömförsörjningen till projektet till att hålla den tekniska lösningen under kontroll. I detta sammanhang visar sig elmotorn på 900 varv/min vara en praktisk grund för utrustning där driftsspänningen varierar efter lokala förhållanden och typen av distributionsnät.

Mått och vikt anpassade till tung drivteknik

En vikt på 5000 kg och en extern starttröghet på 699,000 kg·m² visar att denna motor är avsedd för tillämpningar med ett massivt mekaniskt system. Ett GD²-tröghetsmoment på 72,000 kg·m² hjälper också vid konstruktion av accelerationskarakteristiken, vilket är viktigt i större kompressorer, krossar eller blandningsutrustning. För industriell drivteknik är denna information särskilt användbar vid samordning med växellådor, kopplingar och styrsystem.

Typisk industriell användning i stora system

Modellen H17RL 450X2-6 är lämplig för tekniska enheter som kräver en hållbar motor med lång driftcykel och stabilt beteende under belastning. I praktiken kan den exempelvis användas i följande utrustning:

• Huvuddrivning av en industripump i kemisk produktion.
• Drivmotor för en förbränningsluftsfläkt.
• Kvarndrift vid malning av cementråmaterial.
• Motor för en bulkmaterialtransportör i en gruva.
• Drivning av en presslinje i en metallurgisk anläggning.
• Blandarmotor i processer för slambehandling.
• Drivning av en kompressorenhet i energisektorn.
• Motor för roterande torkutrustning vid biomassabearbetning.
• Krossdrift i återvinningsteknik.

I var och en av dessa tillämpningar är exakt samordning mellan den mekaniska delen, strömförsörjningen och startstyrningen avgörande. Därför passar elmotorn projekt där både OEM-tillverkaren och operatören förväntar sig långsiktig funktion utan onödiga konstruktionsändringar. H17RL Compact PRO passar därmed moderna industriella enheter som behöver stark prestanda i utrymmen där varje millimeter installationsplats räknas.

Om du behöver en motor för krävande drift som kombinerar kompakt effekt, industriell hållbarhet och enklare anslutning till ditt system, kontakta oss.
