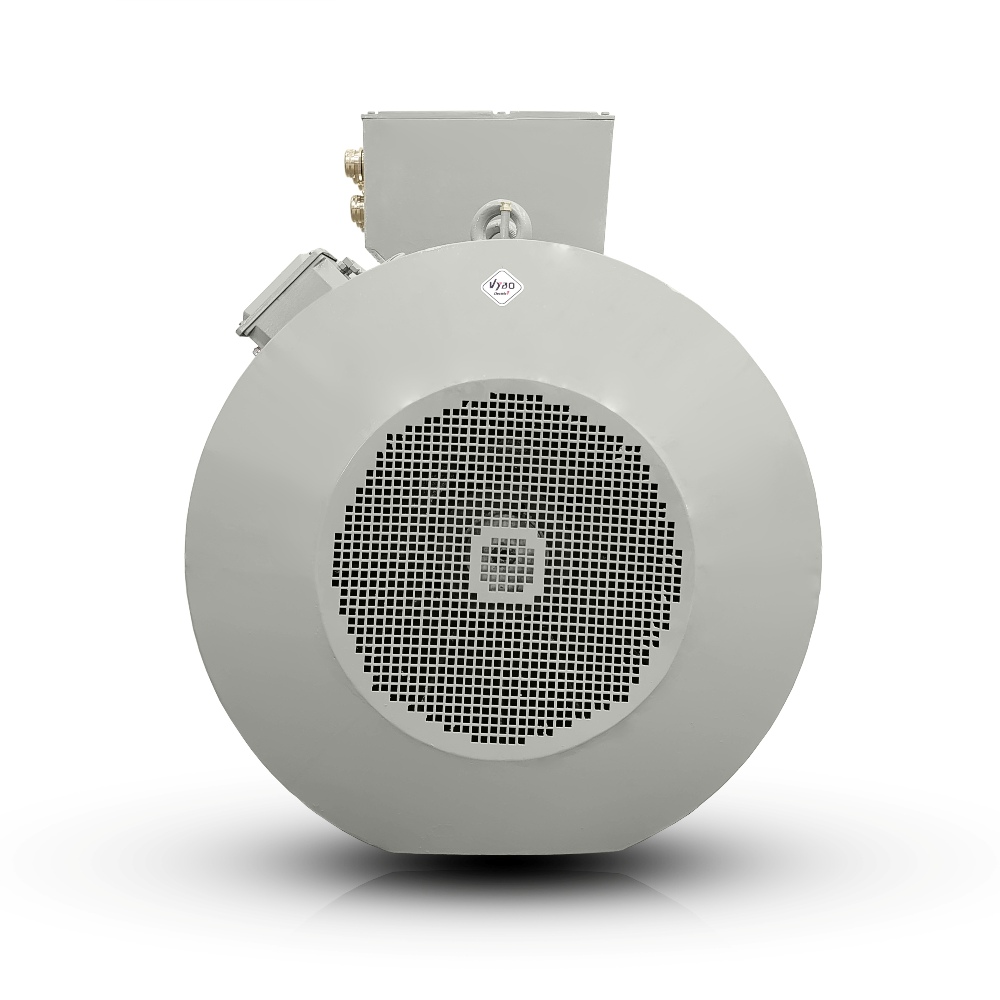

Elmotor 800 kW, 1488 varv/min, 400/690 V, H17RL 400X4-4

Kompakt effekt för industridrivsystem med hög effekttäthet

H17RL 400X4-4 från VYBO Electric är en lösning för verksamheter som behöver kompakt effekt utan att installationsytan ökas i onödan. Denna elmotor med 1500 varv/min är konstruerad för tekniker där jämn energiöverföring, exakt integrering i drivlinan och reservkapacitet för långvarig belastning är avgörande.

Tack vare en effekt på 800 kW och en axelhöjd på 400 mm lämpar sig motorn för enheter där hög effekttäthet och tillförlitlig kontinuerlig drift krävs. För operatörer av stora fabriker och OEM-tillverkare av stora tekniska system innebär detta enklare dimensionering av drivsystemet och lägre krav på den omgivande konstruktionen.

Trefas elmotor med reservkapacitet för start och belastning

Som trefas elmotor lämpar sig denna modell för tillämpningar där stabil start, kontrollerad acceleration och god funktion vid varierande belastning är viktigt. Ett nominellt vridmoment på 5134 Nm ger kapacitet att driva utrustning med högre tröghet och mer krävande driftcykler.

Ett startmomentförhållande på 120 % och ett maximalt momentförhållande på 220 % hjälper i tillämpningar där en tillförlitlig motorrespons förväntas redan från startens inledande fas. Ett startströmsförhållande på 700 % måste beaktas vid dimensioneringen av strömförsörjningen, särskilt när motorn integreras i större tekniska system.

Lågspänningsmotor för robusta strömförsörjningsenheter

Som lågspänningsmotor arbetar den vid 400/690 V, vilket förenklar integreringen i industriella distributionssystem och standardsystem för styrning. En märkström på 1363 A vid △ 400V och 790 A vid Y 690V ger konstruktörerna de uppgifter som behövs för korrekt inställning av skydd, startkomponenter och kabeldragning.

Ett nominellt varvtal på 1488 varv/min möjliggör användning i drivsystem som kräver stabil drift och jämn kraftöverföring till den tekniska linjen. En effektfaktor på 0,88 och en verkningsgrad på 96,3 % bidrar också till att hålla energibalansen under kontroll under längre driftcykler.

Robust gjutjärnskonstruktion för krävande användning

Den robusta gjutjärnskonstruktionen ökar den mekaniska motståndskraften, stabiliteten och vibrationsbeständigheten, vilket är avgörande i industriell drift. En vikt på 4000 kg hjälper till att dämpa oönskade dynamiska effekter och bidrar till att motorn monteras styvt i maskinramen eller den tekniska enheten.

Isolationsklass F och temperaturstegringsklass B ger driftsramen för långvarig belastning i miljöer där motorn inte får överhettas under normal drift. Vid konstruktion av moderna produktionslinjer uppskattas denna kombination av operatörer som övervakar tillgänglighet, serviceintervall och totala livscykelkostnader.

Avancerad smörjning och underhåll för långa serviceintervall

För tekniska system är det viktigt att motorlagren kan eftersmörjas under drift, vilket förenklar underhållet och minskar risken för oplanerade stopp. DE-lager 6326C3 och NDE-lager 6326C3 bidrar till tillförlitlig gång under belastningar som är typiska för stora industridrivsystem.

VYBO Electrics mångåriga erfarenhet syns i hur motorn hanterar de driftdetaljer som i praktiken avgör serviceberedskapen. Ett GD²-tröghetsmoment på 52.000 kg·m² och en extern starttröghet på 524.000 kg·m² ger konstruktörerna viktiga uppgifter när starten samordnas med efterföljande teknik.

Konkreta tillämpningar i tung industri

Denna motor lämpar sig för tekniker som kräver kontinuerlig effekt och hållbarhet under krävande drift.

• Huvuddrivning av en ballastkross i en gruvlinje.
• Drivning av en kulkvarn i mineralbearbetning.
• Kompressorenhet för industriella tryckluftssystem.
• Drivning av en bandtransportör för bulkmaterial.
• Extruderingslinje inom plastbearbetning.
• Valsverk i metallurgisk produktion.
• Pumpenheter för vattenförsörjningsstationer.
• Blandardrivning inom kemisk industri.
• Fläktenhet för stora kylkretsar.
• Centrifugalseparatorer i processproduktion.
• Trumsikt inom återvinningsteknik.
• Drivning av en torktrumma inom biomassabearbetning.
• Tekniskt drivsystem för doseringssystem i cementfabriker.

VYBO Electric för projekt där tillförlitlig prestanda är avgörande

Om du behöver en motor för en enhet där effektivt utnyttjande av utrymmet, stabil drift och långsiktig servicepålitlighet är viktiga, är H17RL 400X4-4 redo för krävande industriell användning. Utnyttja erbjudandet och välj kompakt effekt som förenklar både drivsystemets konstruktion och den dagliga driften.
