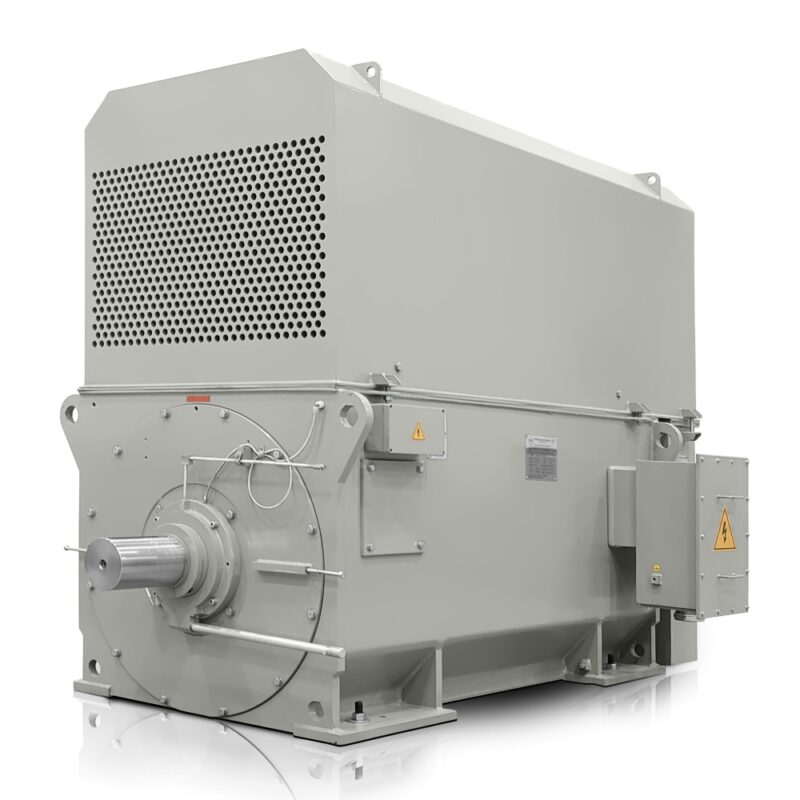

Trefas elmotor: H27R-4503-4 1120KW 6000V 50HZ

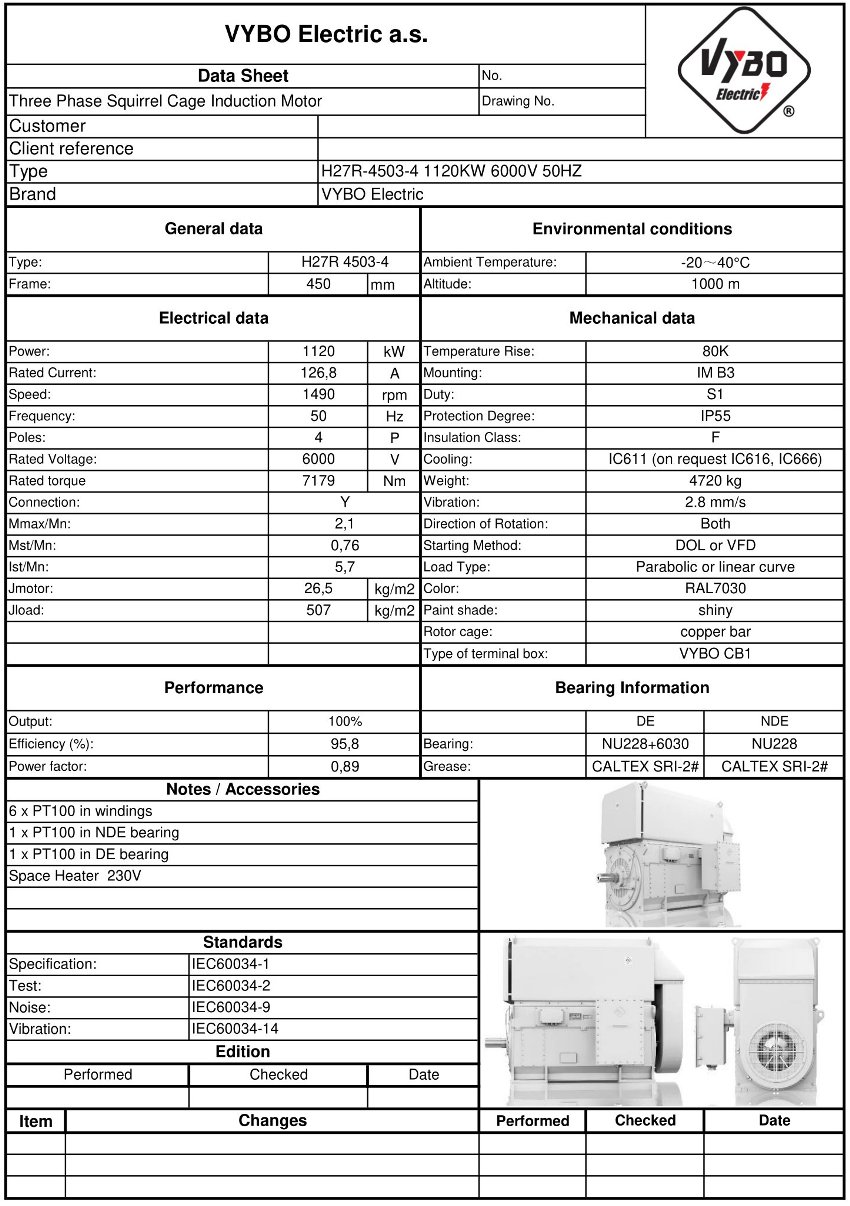

| Grundläggande tekniska data | |
| Motortyp | H27R 4503-4 |
| Märkeffekt (kW) | 1120 |
| Ramstorlek (mm) | 450 |
| Antal poler | 4 |
| Märkvarvtal (rpm) | 1490 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 126,8 |
| Verkningsgrad vid 100 % belastning (%) | 95,8 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 7179 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,76 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för låsrotorström (LRA/RLA) | 5,7 |
| Rotorns tröghetsmoment (kg·m²) | 26,5 |
| Lastens tröghetsmoment (kg·m²) | 507 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 4720 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | NU228-C3+6030-C3/NU228-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
Elmotorn H27R 4503-4-6 med en effekt på 1120 kW är konstruerad för verksamheter där långsiktig stabilitet, exakt energibalans och lägre servicekostnader under hela drivningens livslängd är avgörande. Denna 1400 rpm elmotor arbetar med en märkspänning på 6000 V och ett märkvarvtal på 1490 rpm, vilket gör den lämplig för stora processystem där både verkningsgrad och tillförlitlighet i kontinuerlig drift följs upp. En hög verkningsgrad på 95,8 % stödjer energibesparingar särskilt där motorn går många timmar varje dag och varje minskning av förluster har direkt påverkan på driftsbudgeten.
Konstruktionen med en svetsad stålram ger hög styvhet med enklare hantering än massiva gjutjärnslösningar, vilket installationsteam uppskattar vid placering av stora drivningar. Det slutna systemet med IC611 luft-till-luft-kylning håller motorns interna krets ren och förbättrar användbarheten i dammiga, fuktiga eller korrosiva verksamheter. Rotorburen av kopparband bidrar till lägre elektriska förluster och värmetålighet, så motorn klarar långvarig belastning i industriella cykler mer effektivt.
Högre verkningsgrad i stora drivningar sänker energikostnaderna
I motorer av denna klass bedöms framgång inte enbart efter märkeffekten utan även efter hur effektivt elektrisk energi omvandlas till mekaniskt arbete. En effektfaktor på 0,89 bidrar till bättre utnyttjande av strömförsörjningssystemet och minskar onödig reaktiv belastning på nätet. En märkström på 126,8 A möjliggör mer exakt dimensionering av strömförsörjning, kopplingsutrustning och skydd, vilket är viktigt vid integration i befintliga ställverk i stora fabriker.
I verksamheter med höga tillförlitlighetskrav används denna högspänningselmotor där stabil effekt måste bibehållas under långa cykler och upprepade starter. Tack vare konstruktionen för krävande industriell användning minskar risken för oplanerade stopp och underhållet kan planeras mer effektivt. Fokus på verkningsgrad, robust montering och lämplig kylning bidrar direkt till lägre total ägandekostnad.
Start och momentreserv stödjer säker strömförsörjning
Vid dimensionering av starten är momentreserv och startbeteende viktiga. Startmomentet når 0,76 gånger märkmomentet, det maximala momentet 2,1 gånger märkmomentet och startströmmen 5,7 gånger märkströmmen. Denna kombination hjälper konstruktörer att ställa in skydd, matningskomponenter och styrning korrekt så att motorn hanterar lasten utan onödig risk för nätet eller drivningens mekanik.
Parametrar som förenklar dimensionering av en stor drivning
Märkmomentet på 7179 Nm ger en tillräcklig grund för tunga tillämpningar med högre tröghet. Rotorns tröghetsmoment på 26,5 kg·m² och lastens tröghetsmoment på 507,0 kg·m² ger viktiga indata för beräkning av start, bromsning och dynamiken i hela maskinen. Isolationsklass F tillsammans med temperaturstegring B stödjer drift under förhållanden där långvarig belastning och täta driftslägesändringar förväntas.
På denna effektnivå är det lämpligt att betrakta motorn som en komponent som bör ingå i företagets integrerade energistrategi. Därför är denna 4-poliga elmotor lämplig för verksamheter som behöver kombinera hög effekt, rimlig verkningsgrad och servicetillgänglighet.
Industriella tillämpningar där hög effekt och stabil drift utnyttjas
Modellen H27R 4503-4-6 är lämplig för flera tunga verksamheter där tillförlitlig överföring av energi till stora tekniska system är avgörande:
- Huvudpumpar inom kraftproduktion där stabilt flöde och långvarig drift är viktiga.
- Stora fläktar och blåsmaskiner i metallurgiska och termiska processer.
- Kompressorstationer för trycksystem som kräver kontinuerlig effekt.
- Krossar och kvarnar inom gruvdrift och råvarubearbetning med hög lasttröghet.
- Transportdrivningar i omfattande produktionslinjer och lagersystem.
- Omrörare och homogeniseringsenheter inom kemisk och processindustri.
Lagerkonstruktion för långvarig drift
DE-lager NU228-C3+6030-C3 och NDE-lager NU228-C3 bildar en lösning som stödjer tillförlitlig drift under hög belastning. Korrekt vald montering är avgörande i motorer av denna kategori, särskilt för att bibehålla gångnoggrannheten och begränsa slitage vid långvarig användning.
En lösning för verksamheter som behöver effekt och tillgänglighet
En totalvikt på 4720 kg motsvarar en robust industrikonstruktion förberedd för logistiken i stora projekt. I kombination med den svetsade ramen och den slutna kylningen är detta en lösning för företag som vill ha effekt utan att i onödan öka kostnaderna för service, stopp och hantering. Om du vill förstärka din drivning med en tillförlitlig modell med hög verkningsgrad, utnyttja erbjudandet och välj H27R 4503-4-6 från VYBO Electric.
