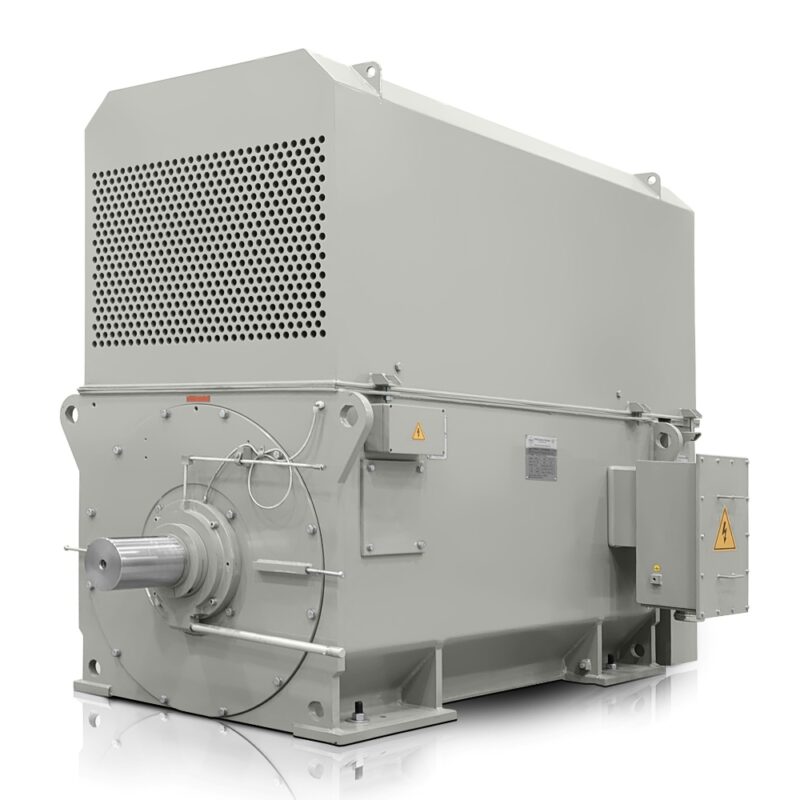

Trefas elmotor: H27R-4504-2 1250KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H27R 4504-2 |
| Märkeffekt (kW) | 1250 |
| Ramstorlek (mm) | 450 |
| Antal poler | 2 |
| Märkvarvtal (rpm) | 2986 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 137 |
| Verkningsgrad vid 100 % belastning (%) | 96,8 |
| Effektfaktor vid 100 % belastning | 0,91 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 3998 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,70 |
| Förhållande för maximalt moment (BDT/RLT) | 2,9 |
| Förhållande för låsrotorström (LRA/RLA) | 6,9 |
| Rotorns tröghetsmoment (kg·m²) | 16,6 |
| Lastens tröghetsmoment (kg·m²) | 77,7 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 4900 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
Själva konceptet för denna drivning ger redan besparingar i driftskostnaderna. Modellen H27R 4504-2-6 med en effekt på 1250 kW är konstruerad för kontinuerlig belastning i stora tekniska anläggningar där stabil drift, hög verkningsgrad och låga förluster under långa produktionscykler är avgörande.
I praktiken stödjer en energieffektivitet på 96,8 % och en effektfaktor på 0,91 en väl avvägd dimensionering av strömförsörjningen och transformatorgrenarna. Denna högspänningsmotor arbetar med en märkström på 137 A, når 3998 Nm och ger vid dimensionering av starten ett startmoment på 0,7 gånger märkmomentet, ett maximalt moment på 2,9 gånger märkmomentet och en startström på 6,9 gånger märkströmmen.
Elmotor på 2900 varv/min för tillförlitlig effekt i kontinuerlig drift
H27R 4504-2-6 hör till drivsystem som fungerar väl där hög tillgänglighet och långa serviceintervall förväntas. Beteckningen 2-polig elmotor motsvarar karaktären hos tillämpningar med högre varvtal och lämplig dynamik för pumpar, kompressorer och tekniska enheter.
Ramkonstruktionen minskar hanteringskraven
Den svetsade stålramen ger hög styvhet vid lägre vikt än en gjutjärnslösning, vilket är fördelaktigt vid transport, installation och exakt inriktning av motorn i maskinsystem. Den slutna kylkretsen med IC611 luft-till-luft-kylning bibehåller en ren intern miljö och ökar användbarheten i dammiga eller korrosiva driftsmiljöer.
- Lämplig för drift av stora centrifugalpumpar inom energiproduktion och vattenhantering.
- Används i processfläktar med högt volymflöde.
- Stödjer användning i kompressorstationer för processluft.
- Lämplig för omrörare inom kemisk och petrokemisk industri.
- Bidrar till drift av blandningsenheter i massa- och pappersbruk.
- Används för malm- och bulkmaterialtransportörer inom gruvdrift.
- Används i krossar och kvarnar för tung råmaterialbearbetning.
- Stödjer drift av valslinjer inom metallurgi.
- Används i extrudrar för plastindustrin.
- Lämplig för roterande torkar i materialbearbetning.
- Levererar stabil effekt i kyltorn och cirkulationskretsar.
- Väl lämpad som drivning för utsugs- och filtreringssystem.
- Stödjer tekniska linjer i socker- och stärkelsefabriker.
- Används i tunga blandnings- och homogeniseringslinjer.
Lagerarrangemang och rotorsystem för långa serviceintervall
Kopparstavar i rotorn minskar elektriska förluster och hjälper till att bibehålla termisk reserv även vid hög belastning. 6322-C3-lager på både DE- och NDE-sidan stödjer stabil drift med ett högt rotortröghetsmoment på 16,6 kg·m² och ett lasttröghetsmoment på 77,7 kg·m², vilket är viktigt vid start av tunga tekniska system.
Parametrar lämpade för industriell strömförsörjning och skydd
Isolationsklass F och temperaturstegringsklass B ger en lämplig reserv för drift under krävande förhållanden och långvarig belastning. En förpackningsvikt på 4900 kg bekräftar dessutom den robusta plattform som är avsedd för stora fabriker, processlinjer och energidrifter där stabilitet, servicetillgänglighet och tillförlitlig effekt förväntas.
Om du söker en lösning för en krävande industridrift, ta del av VYBO Electrics erbjudande och få en motor som ger högre driftsäkerhet och lägre kostnader under hela livscykeln.
Användning i tung industri med fokus på långsiktig nytta
Denna motorklass fungerar väl i tillämpningar där kontinuerlig drift, enkel integration och motståndskraft mot driftsvariationer prioriteras. Med korrekt dimensionerad strömförsörjning och skydd ger den reserv för tekniska variationer utan onödiga förluster och utan överdriven underhållsbelastning.
