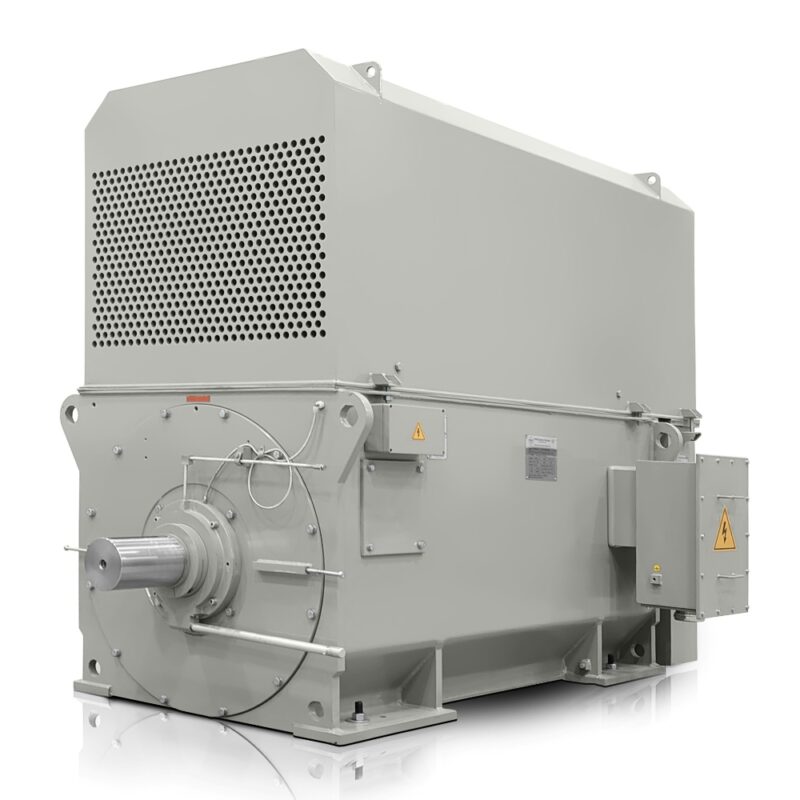

Högspänningsmotor 1800 kW, 994 varv/min, 6000 V, IC611, H27R 5601-6-6

H27R 5601-6-6 ger stora industriella drivsystem hög verkningsgrad, stabil drift och reserv för kontinuerlig drift. Denna elmotor på 1000 varv/min med en effekt på 1800 kW arbetar med en spänning på 6000 V och ett nominellt varvtal på 994 varv/min, vilket gör den lämplig för tillämpningar där låga energiförluster och långsiktig driftsäkerhet följs upp. Inom kategorin HV-elmotorer är den en lösning för krävande anläggningar där termisk stabilitet, exakt definierat vridmoment och tålighet mot omgivningsförhållanden är avgörande.

Ekonomisk drift vid hög belastning och låga förluster

H27R-HD-Modular-serien bygger på ett koncept med fokus på långsiktiga energibesparingar och mekanisk tillförlitlighet. En verkningsgrad på 95,9 % tillsammans med en effektfaktor på 0,88 stöder ekonomisk drift i tunga process- och energidrifter, där varje procentenhet i förlust påverkar driftskostnaderna. Denna sexpoliga elmotor är därför lämplig där ett balanserat förhållande mellan effekt, nätstabilitet och tillförlitlig överföring av ett vridmoment på 17294 Nm är viktigt.

Startparametrarna hjälper också vid dimensioneringen av drivsystemet och underlättar dimensionering av strömförsörjning, skydd och mekanisk reserv. Startmomentet når 0,8 gånger märkvridmomentet, maximalt moment 2,1 gånger märkvridmomentet och startströmmen 5,7 gånger märkströmmen. Märkströmmen är 205,9 A, vilket möjliggör mer exakt inställning av startkomponenter för stora tekniska system med hög tröghet. Rotortrögheten på 107,0 kg·m² och lasttrögheten på 1990,0 kg·m² bekräftar att detta är ett drivsystem avsett för massiva mekaniska system.

IC611 luft-till-luft-kylning håller motorns inre rent

H27R-HD-Modular-motorer är utrustade med IC611 luft-till-luft-kylning, som stöder en sluten kylkrets och hjälper till att hålla luften inuti maskinen ren. Lösningen ökar lämpligheten för dammiga, fuktiga och korrosiva miljöer där skydd av aktiva komponenter mot omgivningen och stabil värmeavledning från motorkärnan är viktigt. I kombination med IE4 Super Premium-verkningsgrad minskas mängden värme som genereras vid energiomvandlingen, vilket är särskilt fördelaktigt vid kontinuerlig belastning.

Statorlindningen använder VPI-impregnering av statorlindningen, vilket ökar motståndskraften mot fukt, damm och vibrationer. Denna konstruktionslösning förlänger den elektriska isoleringens livslängd och hjälper till att bibehålla motorparametrarna vid krävande starter, täta belastningsförändringar och långvariga vibrationer. Isolationsklass F i kombination med temperaturstegringsklass B ger en fördelaktig reserv för högeffekttillämpningar i teknik där långa driftcykler förväntas.

Lager och konstruktion förberedda för långvarig belastning

Motorkonstruktionen använder DE-lager NU238-C3+6040-C3 och NDE-lager NU230-C3, vilka lämpar sig för robusta industriella tillämpningar med hög massa och stabil radiell och axiell styrning. En förpackningsvikt på 7500 kg återspeglar den massiva konstruktion som normalt används i stora processenheter där styvhet och tillförlitlig infästning av det roterande systemet är viktigt. I sådana tillämpningar framträder fördelarna med sluten kylning fullt ut även i anläggningar med högre dammnivåer eller mer aggressiva atmosfärer.

Användning inom tung industri och kraftproduktion

H27R 5601-6-6 lämpar sig för utrustning som kräver tillförlitlig effekt och lång livslängd under tunga belastningar. I drivsystem används den både i stationära och varierande driftlägen där hög verkningsgrad, god termisk hantering och enklare integration i befintliga tekniska enheter förväntas. För operatören innebär detta lägre risk för oplanerade driftstopp och bättre kostnadsförutsägbarhet.

Typiska tillämpningar omfattar:

• Huvudpumpar i kraftproduktionsenheter.
• Fläktstationer för process- och kylkretsar.
• Kompressorenheter inom gasindustrin.
• Kvarnar och krossar inom cementproduktion.
• Drift av transportlinjer för bulkmaterial.
• Blandnings- och homogeniseringsenheter inom kemiindustrin.
• Utsugningsfläktar i metallurgiska anläggningar.
• Roterande torkar inom mineralbearbetning.
• Vakuumsystem för processteknik.
• Extruderingslinjer med hög belastning.
• Hjälpdrifter för valsning inom metallurgi.
• Pumpar för vattenhantering och avsaltning.
• Enheter för pappersmaskiner och upprullare.
• Drivsystem för stora skruv- och paddeltransportörer.

Varför denna modell är lämplig för kontinuerlig drift

Inom tung industri är kombinationen av verkningsgrad, kylning och elektrisk reserv avgörande. H27R 5601-6-6 kombinerar dessa egenskaper i en enda lösning som kan arbeta tillförlitligt under långa cykler och högre belastningar utan onödigt energislöseri. För anläggningar som söker en lösning i klassen HV-elmotor är det viktigt att konstruktionen stöder stabila termiska förhållanden samtidigt som motorns inre hålls skyddat mot externa föroreningar.

Med denna serie har VYBO Electric länge fokuserat på parametrar som har verklig betydelse för driften, inte bara katalogvärden. Om du behöver ett drivsystem för en tekniskt krävande enhet där hög tillförlitlighet och effektiv kylning förväntas, beställ H27R 5601-6-6 så snart som möjligt så att installationen kan planeras utan dröjsmål och med säkerhet om tillgängligheten.
