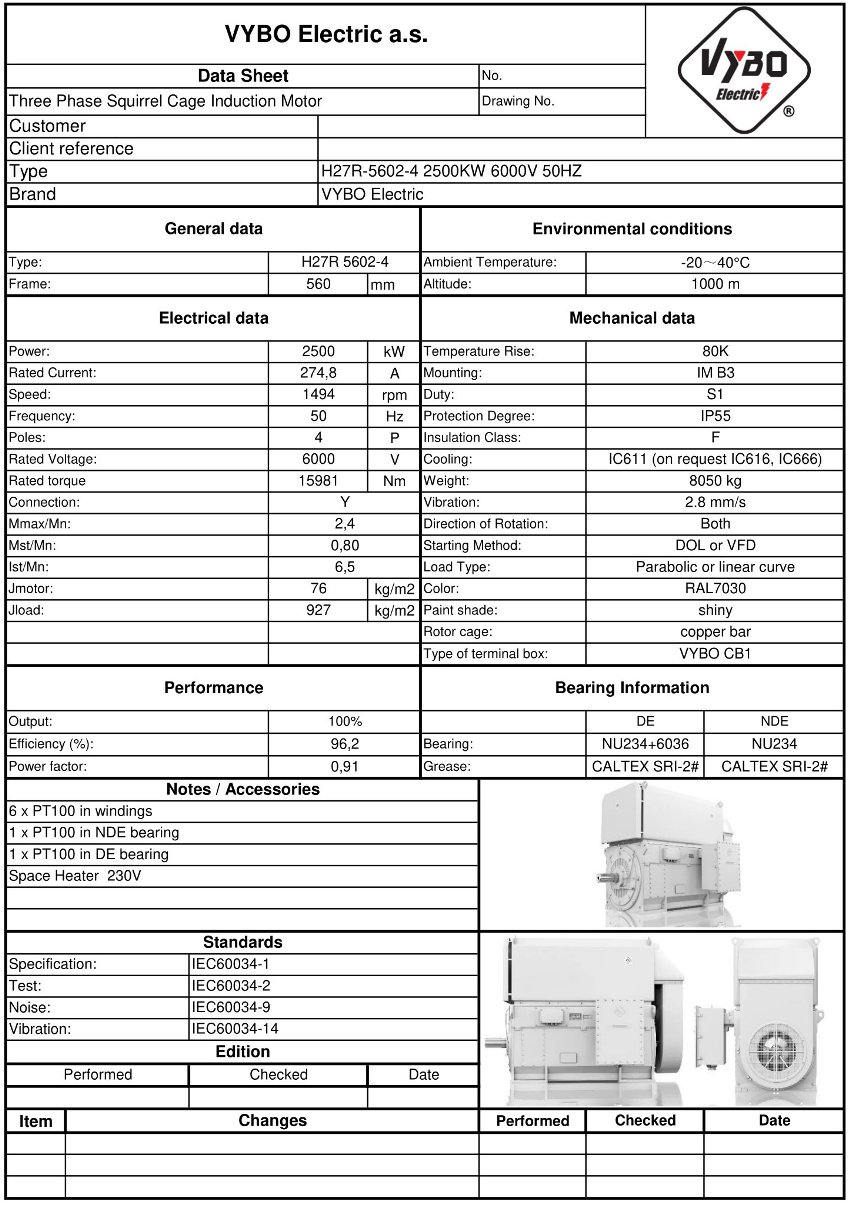

Trefas elmotor: H27R-5602-4 2500KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H27R 5602-4 |
| Märkeffekt (kW) | 2500 |
| Ramstorlek (mm) | 560 |
| Antal poler | 4 |
| Märkvarvtal (rpm) | 1494 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 274,8 |
| Verkningsgrad vid 100 % belastning (%) | 96,2 |
| Effektfaktor vid 100 % belastning | 0,91 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 15981 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,80 |
| Förhållande för maximalt moment (BDT/RLT) | 2,4 |
| Förhållande för låsrotorström (LRA/RLA) | 6,5 |
| Rotorns tröghetsmoment (kg·m²) | 76 |
| Lastens tröghetsmoment (kg·m²) | 927 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 8050 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | NU238-C3+6040-C3/NU230-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
I tung industridrift där hög effekt och ekonomisk långvarig drift krävs utgör H27R 5602-4-6 en lösning för energiintensiva drivsystem. Denna 1500 rpm elmotor med en effekt på 2500 kW arbetar med ett nominellt varvtal på 1494 rpm och är konstruerad för matning från 6000 V distributionssystem, vilket gör den lämplig där både driftstabilitet och driftskostnader övervakas.
Ekonomisk drift under kontinuerlig belastning i drivsystem med hög förbrukning
En hög verkningsgrad på 96,2 % och en effektfaktor på 0,91 minskar förlusterna vid långvarig användning i drivsystem som arbetar utan avbrott eller i hårt belastade cykler. I praktiken uppskattas detta i anläggningar där elförbrukning, termisk belastning och strömförsörjningsreserver övervakas. H27R 5602-4-6 passar därför väl i drivtekniken för stora linjer, hjälpenheter och tekniska noder med höga krav på kontinuitet.
- Råvattenpumpar för energiproduktionsenheter.
- Kylfläktar i kyltorn.
- Processluftkompressorer.
- Krossar i gruvråvarubearbetning.
- Hammarkvarnar i cementverk.
- Valsverk i metallurgisk produktion.
- Extrudrar i kemisk bearbetning.
- Utsugsfläktar i förbränningslinjer.
- Horisontella blandare i tung tillverkning.
- Pumpstationer för processvatten.
- Transportörer för malm och kol.
- Skorstensutsug i industrifilter.
IC611-kylkrets skyddar motorns inre under ogynnsamma förhållanden
Det slutna systemet med värmeväxlare håller den interna luften separerad från omgivningen, vilket hjälper i dammiga, fuktiga och korrosiva anläggningar. I kombination med VPI-impregnering av statorlindningen ökar motståndskraften mot vibrationer, fukt och långvarig mekanisk belastning. En sådan lösning lämpar sig för motorer som måste arbeta tillförlitligt i krävande produktionsanläggningar utan frekventa stopp.
Konstruktion för belastning, start och lång lagerlivslängd
Startmomentet når 0,8 gånger märkmomentet, maximalt moment 2,4 gånger märkmomentet och startströmmen 6,5 gånger märkströmmen, vilket är viktigt vid dimensionering av start, skydd och strömförsörjning. Märkströmmen är 274,8 A och märkmomentet 15981 Nm, medan rotorns tröghetsmoment på 76,0 kg·m² och lastens tröghetsmoment på 927,0 kg·m² hjälper vid bedömning av systemdynamiken. DE-lager NU238-C3+6040-C3 och NDE-lager NU230-C3 stöder drift i robusta industriella tillämpningar.
Lösning för stora fabriker som kräver tillförlitlig effekt
H27R 5602-4-6 kombinerar IE4 Super Premium-verkningsgrad, sluten IC611 luft-till-luft-kylning och en konstruktion förberedd för krävande processer som kräver långsiktig stabilitet. Paketvikten på 8050 kg återspeglar den massiva konstruktionen för högeffektstillämpningar där inte bara effekten utan även driftsäkerheten bedöms. Om du behöver en 1500 rpm elmotor för en stor anläggning eller energiproduktionsenhet med teknisk support från VYBO Electric, beställ den nu och säkra en snabb lösning för den planerade installationen.
