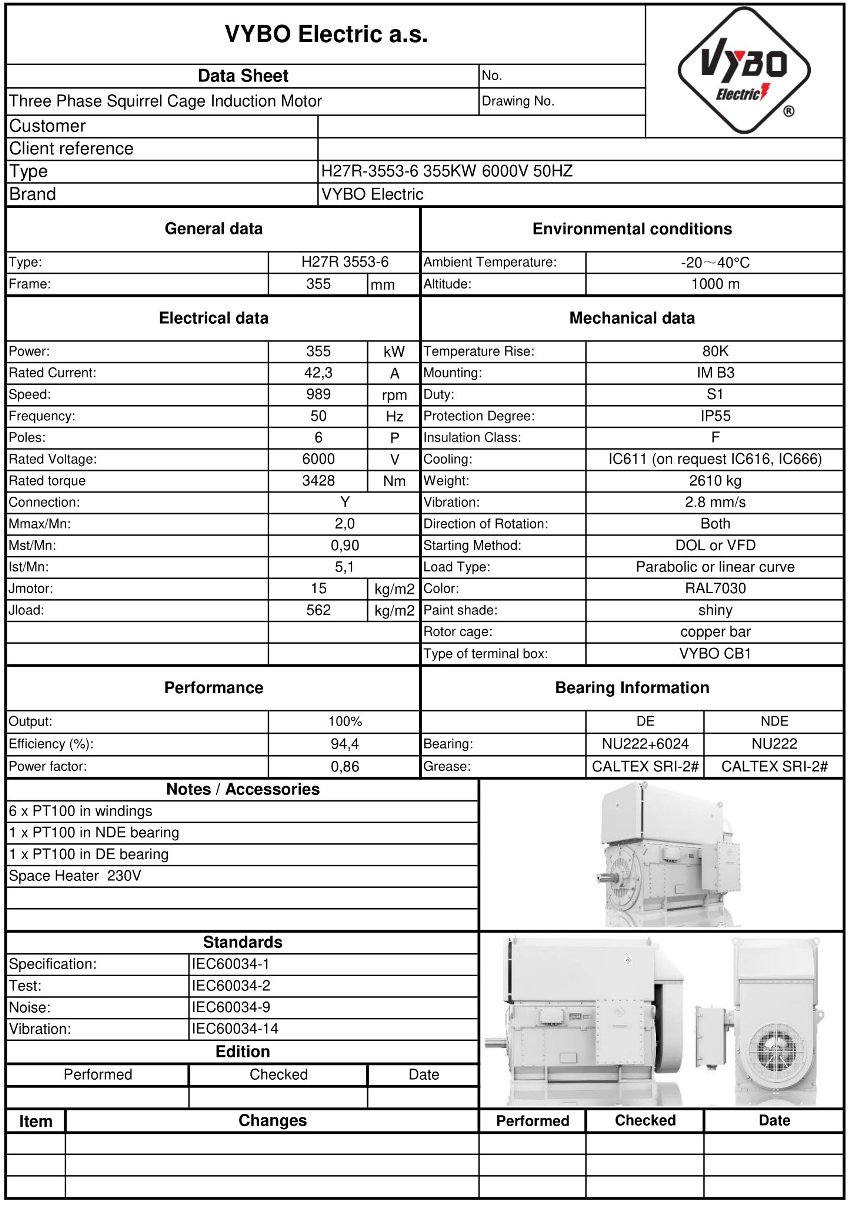

Trefas elmotor: H27R-3553-6 355KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H27R 3553-6 |
| Märkeffekt (kW) | 355 |
| Ramstorlek (mm) | 355 |
| Antal poler | 6 |
| Märkvarvtal (rpm) | 989 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 42,3 |
| Verkningsgrad vid 100 % belastning (%) | 94,4 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 3428 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,90 |
| Förhållande för maximalt moment (BDT/RLT) | 2,0 |
| Förhållande för låsrotorström (LRA/RLA) | 5,1 |
| Rotorns tröghetsmoment (kg·m²) | 15 |
| Lastens tröghetsmoment (kg·m²) | 562 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2610 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
I verksamheter där kontinuerlig driftsäkerhet och låga livscykelkostnader är avgörande levererar H27R 3553-6-6 precis det som stor teknisk utrustning kräver. Denna elmotor för 900 varv/min med en effekt på 355 kW är avsedd för krävande tillämpningar där stabil drift, effektiv energianvändning och ett långt serviceintervall utan onödiga stopp står i fokus.
Stabil effekt för stora industriella drivningar
H27R-HD-Modular-serien är konstruerad som en högspänningsmotor för industriella enheter med fokus på driftsäkerhet. En märkström på 42,3 A, verkningsgrad på 94,4 % och effektfaktor på 0,86 ger en bra grund för ekonomisk drift i system där energieffektivitet har direkt inverkan på linjens totala kostnader. Ett märkmoment på 3428 Nm ger tillräcklig reserv för stabil belastning vid stationär drift.
Konstruktion som förenklar installation och drift
Den svetsade stålramen ger hög styvhet vid en vikt som är mer fördelaktig för transport och installation av stora motorer i tekniken. Sluten IC611 luft-till-luft-kylning håller motorns insida separerad från omgivande damm och förbättrar lämpligheten för korrosiva miljöer. Rotorburen av kopparband bidrar till lägre förluster, god termisk tålighet och lång livslängd under upprepade termiska cykler.
Statorlindningen med isolationsklass F och temperaturstegring B är lämplig för långvarig belastning i industridrift. 6322-C3-lager på både DE- och NDE-sidan är dimensionerade för robust drift med hänsyn till radialbelastning och axelstabilitet. Rotorns tröghetsmoment på 15,0 kg·m² och lastens tröghetsmoment på 562,0 kg·m² är viktiga vid dimensionering av start, skydd och strömförsörjning.
Lämplig för användning i tungt belastad teknik
Denna sexpoliga elmotor används där jämn kraftöverföring till stora tekniska enheter krävs och där konstruktionens hållbarhet vid långvarig drift är avgörande. Startmomentet når 0,9 gånger märkmomentet, maxmomentet 2 gånger märkmomentet och startströmmen 5,1 gånger märkströmmen, så skyddet och startstrategin för strömförsörjningssystemet kan dimensioneras exakt.
Industriella tillämpningar med höga krav på tillförlitlighet
Motorn H27R 3553-6-6 är särskilt lämplig för följande verksamheter:
- Huvudpumpar i petrokemiska anläggningar och raffinaderilinjer.
- Fläktenheter för kraftproduktionsanläggningar och pannrum.
- Kompressorstationer inom gasindustrin.
- Kvarndrifter i cementverk och mineralbearbetning.
- Malmtransportörer i gruvor och råvarubearbetningsanläggningar.
- Extrudrar och blandningsenheter i storskalig kemisk produktion.
- Vals- och matningsteknik inom metallurgin.
- Stora pumpstationer för vattenförsörjning och dränering.
För OEM-tillverkare av stora tekniska enheter är inte bara verkningsgraden i sig viktig, utan även tillförlitlig integration i projektet, servicetillgänglighet och konsekventa parametrar vid återkommande leveranser. Med H27R-HD-Modular-serien erbjuder VYBO Electric en lösning som främjar lång utrustningslivslängd, minskar driftsrisker och hjälper till att begränsa underhållskostnaderna. Ta del av erbjudandet och specificera denna motor för projekt där tillförlitlig effekt med betydande driftsfördel krävs.
