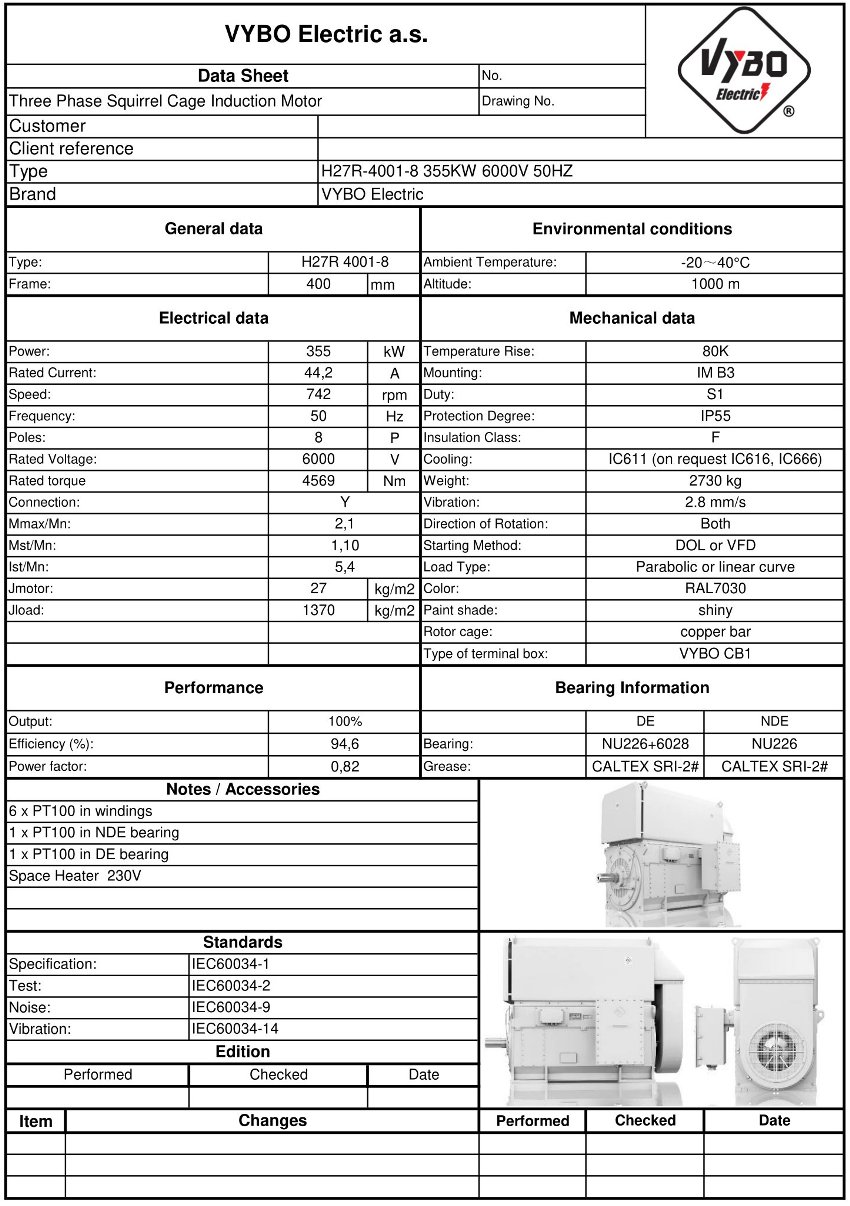

Trefas elmotor: H27R-4001-8 355KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H27R 4001-8 |
| Märkeffekt (kW) | 355 |
| Ramstorlek (mm) | 400 |
| Antal poler | 8 |
| Märkvarvtal (rpm) | 742 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 44,2 |
| Verkningsgrad vid 100 % belastning (%) | 94,6 |
| Effektfaktor vid 100 % belastning | 0,82 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 4569 |
| Förhållande för låsrotormoment (LRT/RLT) | 1,10 |
| Förhållande för maximalt moment (BDT/RLT) | 2,1 |
| Förhållande för låsrotorström (LRA/RLA) | 5,4 |
| Rotorns tröghetsmoment (kg·m²) | 27 |
| Lastens tröghetsmoment (kg·m²) | 1370 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2730 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6326-C3/6326-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
I tung industriell drift räknas varje procentenhet av energibesparingen och varje timme utan driftstopp. Modellen H27R 4001-8-6 med en effekt på 355 kW är konstruerad för processer där högt vridmoment, stabilt varvtal och långsiktig driftsäkerhet måste förenas i en och samma enhet. Denna elmotor på 700 varv/min ger hög verkningsgrad med 6000 V-matning och hjälper till att hålla driftskostnaderna under kontroll även vid kontinuerlig belastning.
Energibesparing i tunga drivsystem och stabil nätdrift
H27R-HD-Modular använder i denna version IE4 Super Premium-verkningsgrad, som minskar energiförlusterna i högeffektdrivsystem och stöder ekonomisk kontinuerlig drift. Den svetsade stålramen ger konstruktionen hög styvhet samtidigt som vikten hålls fördelaktig för hantering och installation av stora motorer. För operatören innebär detta lägre termisk belastning, bättre stabilitet under långa driftcykler och större potentiell avkastning på investeringen i applikationer med hög nyttjandegrad.
- Märkströmmen uppgår till 44,2 A vid ett nominellt vridmoment på 4569 Nm.
- Ett nominellt varvtal på 742 varv/min lämpar sig för långsamtgående tekniska enheter med hög vridmomentsreserv.
- En effektfaktor på 0,82 stöder dimensionering av strömförsörjning och kompensering i industriella distributionssystem.
- En verkningsgrad på 94,6 % förbättrar drivsystemets energiprofil vid långvarig belastning.
Enkel anslutning till tekniska enheter
Denna trefaselmotor används i anläggningar som kräver ett robust och tillförlitligt högspänningsdrivsystem, hög termisk tålighet och repeterbar start utan onödiga driftstopp. Standardmässigt termiskt skydd och övervakning utökar kontrollen av lindningen och lagren och förbättrar säkerheten vid integration i stora tekniska linjer. I linje med kraven från krävande fabriker använder H27R-HD-Modular-serien lösningar som hjälper till att hålla motorn redo för långa driftcykler.
Konstruktion förberedd för höga belastningar
Startmomentet uppgår till 1,1 gånger märkvridmomentet, maximalt moment till 2,1 gånger märkvridmomentet och startströmmen till 5,4 gånger märkströmmen. Sådana värden är viktiga vid dimensionering av strömförsörjning, skydd och vridmomentsreserv i drivsystem där tunga starter eller täta belastningsförändringar förväntas. H27R 4001-8-6 passar därför lösningar där förutsägbart beteende värdesätts både vid start och under stabil belastning.
- Isolationsklass F och temperaturstegringsklass B stöder långsiktig termisk reserv.
- Lindning och lager kan övervakas via standardmässigt termiskt skydd och sensorer för driftsövervakning.
- Rotorn har ett tröghetsmoment på 27,0 kg·m², vilket hjälper vid dimensionering av start och styrning.
- En belastning med ett tröghetsmoment på 1370,0 kg·m² bör bedömas vid dimensionering av drivsystemet.
Användning i tillverkningsprocesser med höga krav
I praktiken används H27R 4001-8-6 i cementkvarnar, pumpsystem för kraftproduktion, kompressorstationer, transportörer för bulkmaterial, blandnings- och homogeniseringslinjer, valsverksdrivningar samt rengörings- och dräneringsteknik i gruvor. I kategorin HV-elmotorer är den en lösning för anläggningar som kräver exakt definierad effekt, hög tillförlitlighet och lång livslängd utan att äventyra produktionsenhetens drift.
Tillförlitligt val för OEM-projekt
En förpackningsvikt på 2730 kg återspeglar enhetens robusthet och är relevant för logistiken när stora motorer levereras till produktionshallar och installationsplatser. DE-lager 6326-C3 och NDE-lager 6326-C3 stöder drift under krävande förhållanden och kompletterar det övergripande motorkonceptet för långvarig användning. H27R-HD-Modular-serien från VYBO Electric är förberedd för projekt där teknisk precision, stabilitet och förutsättningar för lång livslängd förväntas. Kontakta oss och få teknisk support för val, integration och leverans av motorn till ditt projekt.
