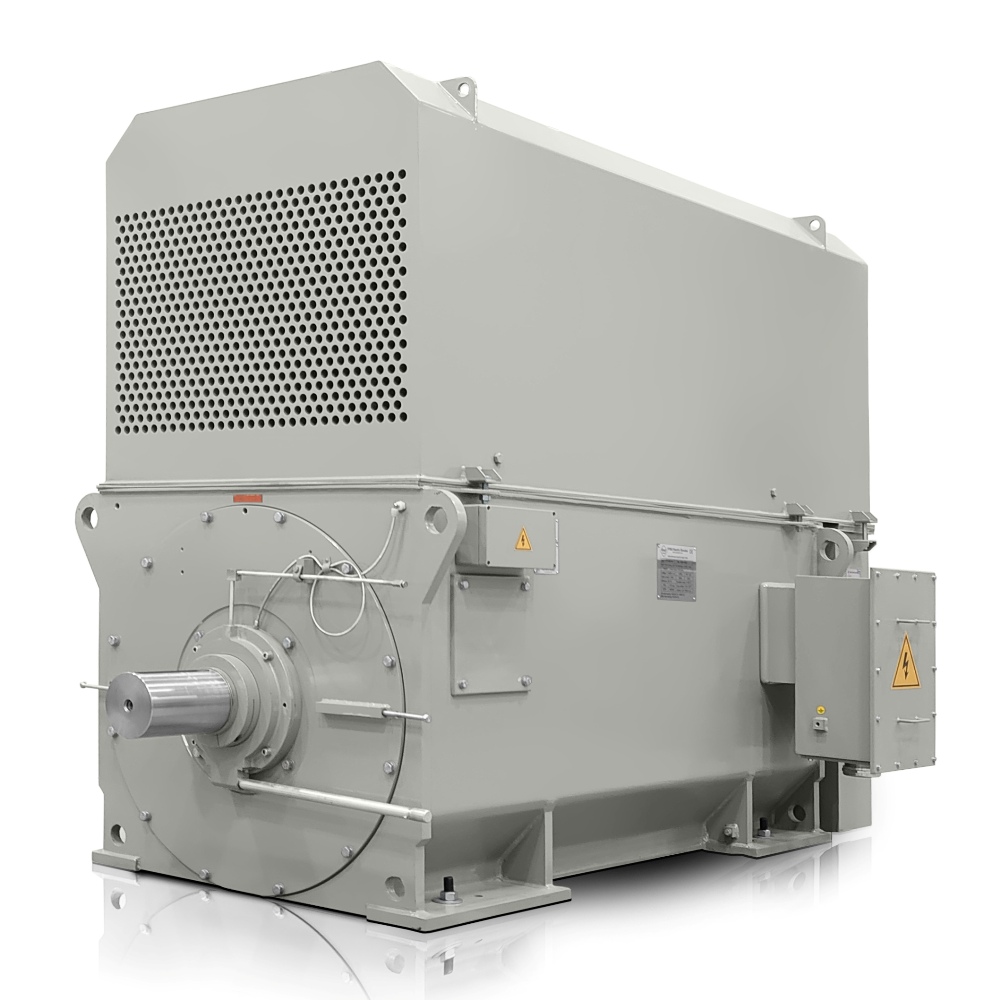

Trefas elmotor: H27R-3552-4 400KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H27R 3552-4 |
| Märkeffekt (kW) | 400 |
| Ramstorlek (mm) | 355 |
| Antal poler | 4 |
| Märkvarvtal (rpm) | 1488 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 45,7 |
| Verkningsgrad vid 100 % belastning (%) | 95 |
| Effektfaktor vid 100 % belastning | 0,89 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 2567 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,90 |
| Förhållande för maximalt moment (BDT/RLT) | 2,4 |
| Förhållande för låsrotorström (LRA/RLA) | 6,2 |
| Rotorns tröghetsmoment (kg·m²) | 7,6 |
| Lastens tröghetsmoment (kg·m²) | 247 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2550 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
Elmotorn H27R 3552-4-6 med en effekt på 400 kW är konstruerad för verksamheter där stabilt varvtal, lång livslängd och lägre driftskostnader under drivsystemets hela livslängd är avgörande. Denna högspänningsmotor med 6000 V-matning och ett märkvarvtal på 1488 varv/min tillhör en klass som passar applikationer som kräver tillförlitlig prestanda och effektiv energianvändning.
Konstruktionen med en svetsad stålram ger hög styvhet vid en fördelaktig vikt och förenklar hanteringen vid transport och installation av stora enheter. IC611 luft-till-luft-kylning stödjer en sluten kylkrets så att motorns inre förblir skyddat från damm och driften lämpar sig bättre även för korrosiva miljöer. För industriella system är detta en lösning som hjälper till att minska serviceinsatser och begränsa oplanerade stopp.
1400 varv/min elmotor för stabil drift av stora tekniker
I drivsystem för tung industri erbjuder denna motor en verkningsgrad på 95 % och en effektfaktor på 0,89, vilket hjälper till att optimera elförbrukningen under långvarig belastning. Rotortröghet på 7,6 kg·m² och lasttröghet på 247,0 kg·m² är viktiga vid utformning av start, bromsning och dimensionering av kopplingar, växellådor och skyddskomponenter.
Startdata för korrekt dimensionerad strömförsörjning
Vid utformning av start- och skyddskomponenter är det viktigt att räkna med ett startmoment på 0,9 gånger märkmomentet, ett maximalt moment på 2,4 gånger märkmomentet och en startström på 6,2 gånger märkströmmen. Märkström på 45,7 A och märkmoment på 2567 Nm ger konstruktörer en solid grund för samordning med drivsystem, transformatorer och skydd vid drift av en 4-polig elmotor.
- En förpackningsvikt på 2550 kg underlättar transportplaneringen för leveranser av större system.
- Isolationsklass F och temperaturstegringsklass B bidrar till stabil drift under högre belastning.
- DE-lager 6322-C3 och NDE-lager 6322-C3 stödjer planering av servicestrategin.
- Rotorburen av kopparband bidrar till lägre förluster och längre termisk tålighet under kontinuerlig belastning.
Användning i tung industriell drift
Modellen H27R 3552-4-6 lämpar sig för cementkvarnar, kompressorstationer, pumpenheter, fläktblock, transportlinjer, krossar, blandningsenheter, metallurgisk teknik och hjälpkraftdrifter. I dessa applikationer är kombinationen av mekanisk robusthet, effektiv kylning och effektreserv viktig för OEM-tillverkare och operatörer av stora fabriker.
Fördelar för långsiktig avkastning på investeringen
Vid val av motor för hög belastning är inte bara effekten utan även servicetillgänglighet, enklare integration i befintlig teknik och förmågan att upprätthålla drift i krävande miljöer avgörande. VYBO Electric levererar en lösning som stödjer långsiktig tillförlitlighet, minskar underhållsbehovet och hjälper till att hålla kostnaderna under kontroll under utrustningens hela livslängd.
Stöd för projekt- och inköpsteam
För tekniska avdelningar är även tillgången till data för val, jämförelse och anslutning till ett överordnat styrsystem viktig. Kunden får därför en motor som lämpar sig för drivteknik med höga krav på stabilitet, säkerhet och driftskontinuitet.
Beställ en lösning förberedd för krävande drift
Om du behöver en motor för långvarig industriell användning, ta del av erbjudandet för H27R 3552-4-6 och få en lösning med hög verkningsgrad, hållbar konstruktion och en fördelaktig inverkan på driftskostnaderna.
