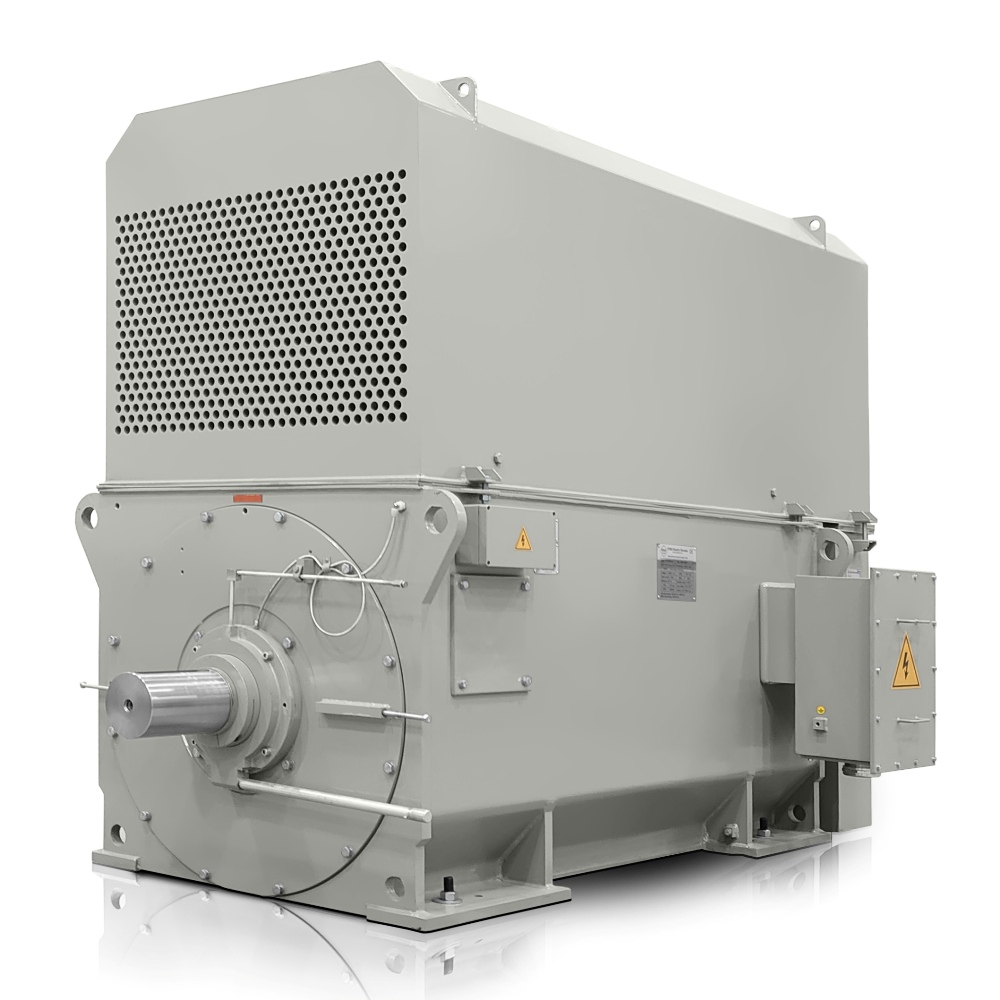

Trefas elmotor: H27R-4001-6 450KW 6000V 50HZ

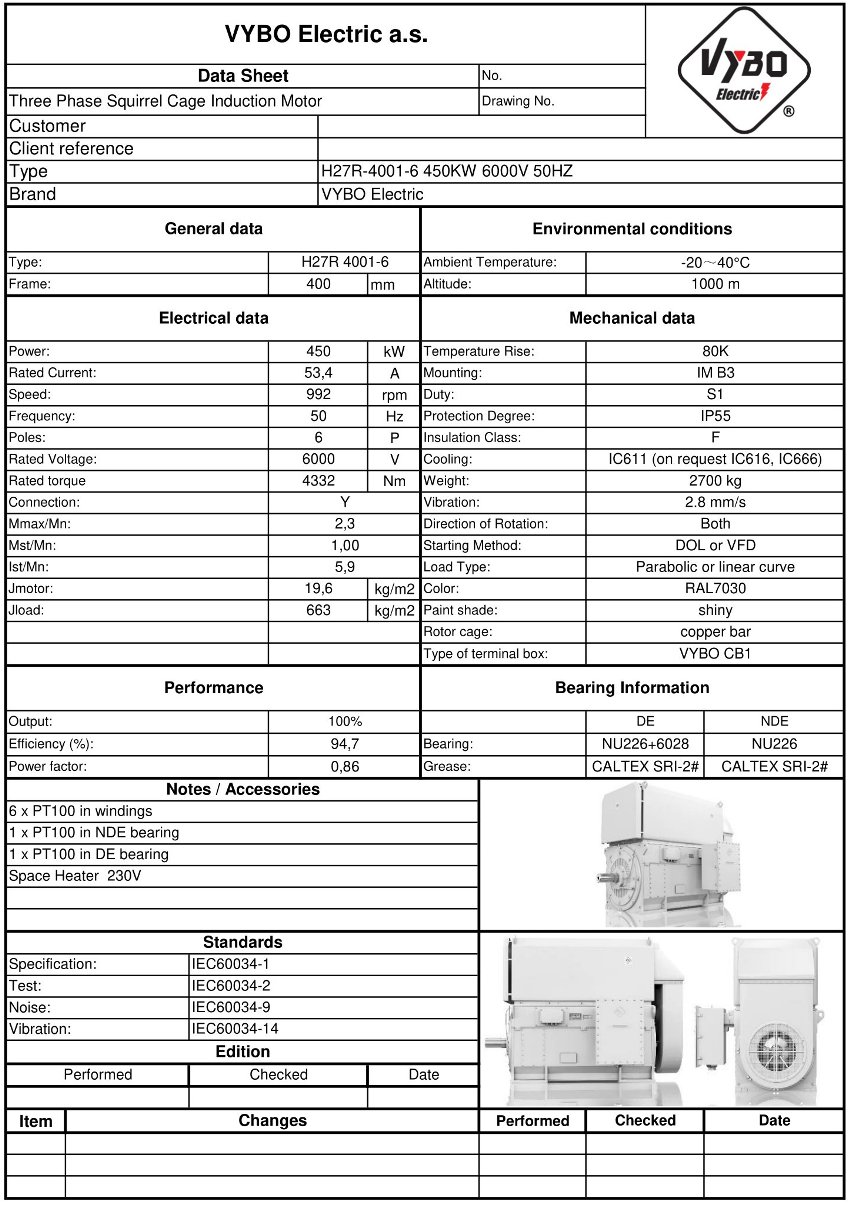

| Grundläggande tekniska data | |
| Motortyp | H27R 4001-6 |
| Märkeffekt (kW) | 450 |
| Ramstorlek (mm) | 400 |
| Antal poler | 6 |
| Märkvarvtal (rpm) | 992 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 53,4 |
| Verkningsgrad vid 100 % belastning (%) | 94,7 |
| Effektfaktor vid 100 % belastning | 0,86 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 4332 |
| Förhållande för låsrotormoment (LRT/RLT) | 1,00 |
| Förhållande för maximalt moment (BDT/RLT) | 2,3 |
| Förhållande för låsrotorström (LRA/RLA) | 5,9 |
| Rotorns tröghetsmoment (kg·m²) | 19,6 |
| Lastens tröghetsmoment (kg·m²) | 663 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2700 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6326-C3/6326-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
H27R 4001-6-6 är en elmotor för 900 varv/min konstruerad för tillämpningar där stabil effekt, lång livslängd och rimliga driftskostnader är avgörande. Denna högspänningsmotor med en effekt på 450 kW, en spänning på 6000 V och ett märkvarvtal på 992 varv/min ger en verkningsgrad på 94,7 % och en effektfaktor på 0,86, vilket hjälper till att minska energiförluster vid kontinuerlig drift. VYBO Electric erbjuder den som en lösning för modern drivteknik där tillförlitlig drift och kontroll över totalkostnaderna är viktigt.
Svetsad stålram förenklar hanteringen av stora enheter
H27R-HD-Modular-serien använder en svetsad stålram som kombinerar hög styvhet med en mer fördelaktig vikt jämfört med konventionellt gjutjärn. Det underlättar transport, placering och uppriktning i den tekniska enheten samtidigt som exakt installation i produktionslinjer främjas. För operatörer av stora fabriker är detta en praktisk fördel både vid maskinbyte och vid integration i nya projekt.
Sluten IC611-kylning ökar hållbarheten i krävande miljöer
H27R-HD-Modular-motorer är utrustade med IC611 luft-till-luft-kylning, som upprätthåller en ren intern krets och förbättrar lämpligheten för dammiga eller korrosiva miljöer. Det slutna konceptet hjälper till att skydda motorns aktiva komponenter mot föroreningar och stabiliserar de termiska förhållandena under långvarig belastning. I industriella verksamheter med högre krav på omgivningsluftens renhet är detta en betydande fördel samtidigt som tillförlitligheten bibehålls.
Rotorbur av koppar stödjer effektiv energiöverföring
Rotorburen av kopparband minskar elektriska förluster och hjälper till att bibehålla termisk tålighet under upprepade driftscykler. I kombination med statorlindningen som impregnerats med VPI-teknik bidrar den till stabil effekt även vid långvarig belastning. För en trefasig elmotor i krävande industriell användning är detta en viktig grund för lång livslängd och konsekventa parametrar.
Parametrar för tillförlitlig start och drivskydd
En märkström på 53,4 A, ett märkmoment på 4332 Nm, ett startmoment på 1 gånger märkmomentet, ett maxmoment på 2,3 gånger märkmomentet och en startström på 5,9 gånger märkströmmen ger konstruktörerna ett underlag för dimensionering av strömförsörjning, skydd och mekanisk reserv. Sådana data uppskattas av både OEM-tillverkare av stora tekniska enheter och serviceteam som behöver förutsägbart beteende vid start. Konstruktionen använder isolationsklass F, temperaturstegringsklass B, 6326-C3-lager på både DE- och NDE-sidan, rotorns tröghetsmoment på 19,6 kg·m² och lastens tröghetsmoment på 663,0 kg·m².
Typiska industriella tillämpningar
- Cementkvarnar och hjälpkrossdrifter.
- Fläktar för förbrännings- och filtreringslinjer.
- Kompressorenheter för processluft.
- Pumpar för köldmedie- och processkretsar.
- Pumpar för fabrikers vattenhanteringssystem.
- Bandtransportörer i råvaruhantering.
- Valslinjer i metallurgiska anläggningar.
- Kvarnar för malmbearbetning.
- Frånluftsfläktar i kraftproduktionsenheter.
- Blandnings- och homogeniseringsutrustning.
- Krossenheter inom stenbearbetning.
- Granuleringslinjer inom kemisk industri.
- Extrudrar för gummi- och plastteknik.
- Processomrörare inom pappersindustrin.
Lösning för lång drift med lägre kostnader
H27R 4001-6-6 med en förpackningsvikt på 2700 kg är förberedd för krävande projekt där varje driftdag räknas. Tack vare kombinationen av en svetsad stålram, sluten IC611-kylning och en rotorbur av koppar är den lämplig för kunder som söker stabil effekt, enklare integration och långsiktig ekonomi. Utnyttja erbjudandet och välj en lösning som främjar tillförlitlig drift av din teknik utan onödiga stopp.
