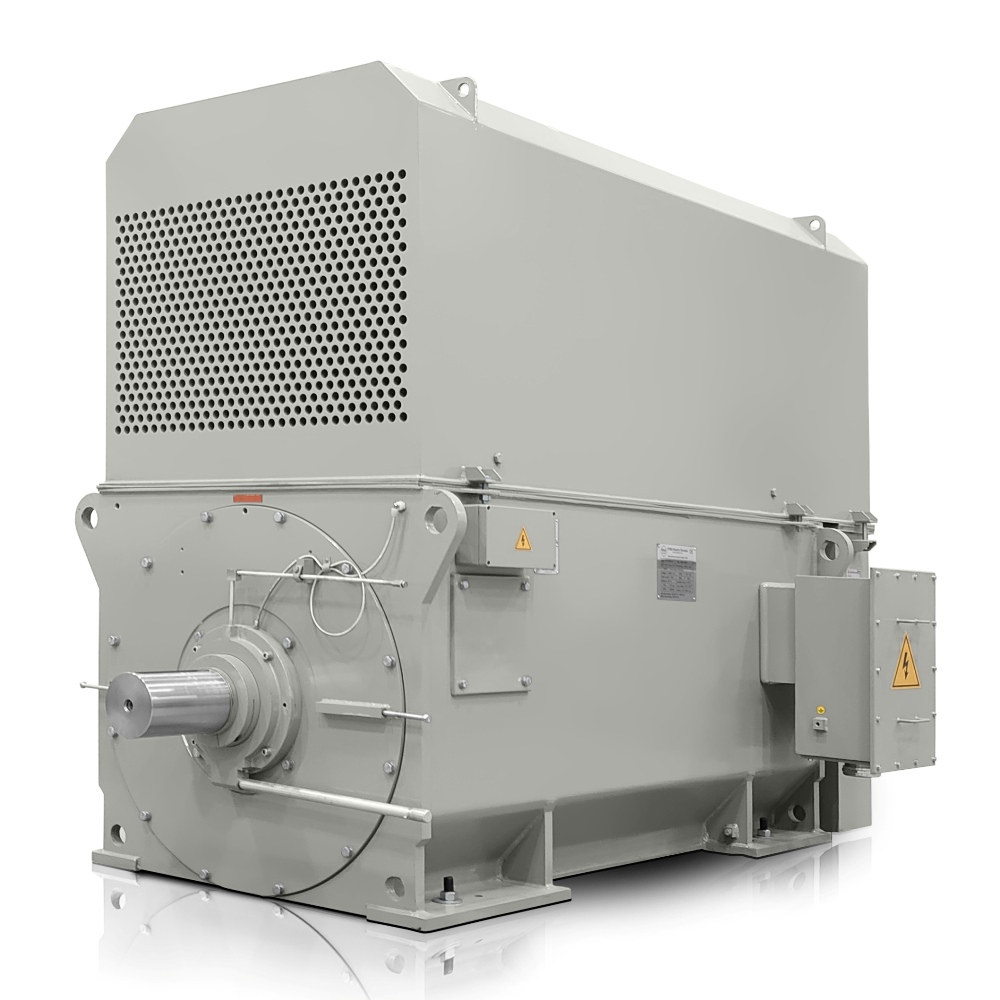

Trefas elmotor: H27R-4002-2 630KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H27R 4002-2 |
| Märkeffekt (kW) | 630 |
| Ramstorlek (mm) | 400 |
| Antal poler | 2 |
| Märkvarvtal (rpm) | 2984 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 70,3 |
| Verkningsgrad vid 100 % belastning (%) | 96,2 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 2016 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,80 |
| Förhållande för maximalt moment (BDT/RLT) | 2,6 |
| Förhållande för låsrotorström (LRA/RLA) | 6,6 |
| Rotorns tröghetsmoment (kg·m²) | 7,3 |
| Lastens tröghetsmoment (kg·m²) | 60 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2780 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6319-C3/6319-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
H27R 4002-2-6 är konstruerad för verksamheter som kräver hög effekt, lång livslängd och lägre driftskostnader utan onödiga stopp. Denna elmotor på 2900 varv/min med 630 kW effekt och 6000 V matning är lämplig för linjer där laststabilitet, effektivitet och tillförlitlig integration i stora tekniska system är avgörande. Tack vare en hög verkningsgrad på 96,2 % och en effektfaktor på 0,9 bidrar den till minskade energiförluster och förbättrad energieffektivitet i hela drivenheten.
Den kraftiga svetsade stålramen ger hög styvhet med gynnsam konstruktionsvikt och förenklar transport och installation av stora maskiner. Sluten IC611 luft-luftkylning håller motorns insida renare och förbättrar lämpligheten för dammiga eller korrosiva driftmiljöer. Kopparstavar i rotorn minskar elektriska förluster och hjälper till att bibehålla termisk motståndskraft vid långvarig belastning. Denna trefas elmotor från VYBO Electric är avsedd för miljöer där varje driftcykel måste ge förutsägbara resultat.
Effekt- och momentreserv för hårt belastade produktionslinjer
Märkmomentet når 2016 Nm och ger tillräcklig reserv för tekniska system med varierande motstånd och frekventa lastförändringar. Startdata underlättar även dimensionering av strömförsörjning och skydd: startmomentet når 0,8 gånger märkmomentet, maximalt moment 2,6 gånger och startströmmen 6,6 gånger märkströmmen. Märkström på 70,3 A och isolationsklass F ger en stabil grund för långvarig drift i högeffektiva industriella enheter.
Mekanisk hållbarhet för krävande driftsförhållanden
Konstruktionen med 400 mm ramstorlek och en förpackad vikt på 2780 kg är förberedd för robust installation i ett maskinblock där exakt positionering och vibrationsmotstånd krävs. Rotortrögheten på 7,3 kg·m² och lasttrögheten på 60,0 kg·m² stöder dimensionering av kopplingar, transmissioner och startprocedurer i applikationer med högre dynamisk belastning. 6319-C3-lager på både DE- och NDE-sidan är valda för tillförlitlig drift i krävande service.
Typiska användningar i stora verksamheter
- Huvuddrivning för valslinjer inom metallurgi.
- Kompressorsystem i stora kraftproduktionsenheter.
- Pumpar för process- och kylvatten.
- Fläktar för pannrum och stoftavskiljningssystem.
- Krossar i mineralbearbetning.
- Kvarnar i cement- och kalkproduktionslinjer.
- Extrudrar i kemisk polymerbearbetning.
- Blandare för stora materialvolymer.
- Drivsystem för transportlinjer i gruvindustrin.
- Upprullningsenheter i kabelproduktion.
- Centrifuger i pappers- och massaindustrin.
- Processomrörare i raffinaderier.
- Torksystem med hög termisk belastning.
- Briketteringspressar och pressteknik.
- Stora OEM-enheter för specialmaskiner och linjer.
Om du behöver en motor för en verksamhet där tillförlitlig prestanda, servicetillgänglighet och lägre totala driftskostnader är avgörande, ta del av erbjudandet på H27R 4002-2-6 från VYBO Electric och få en lösning för långvarig användning.
