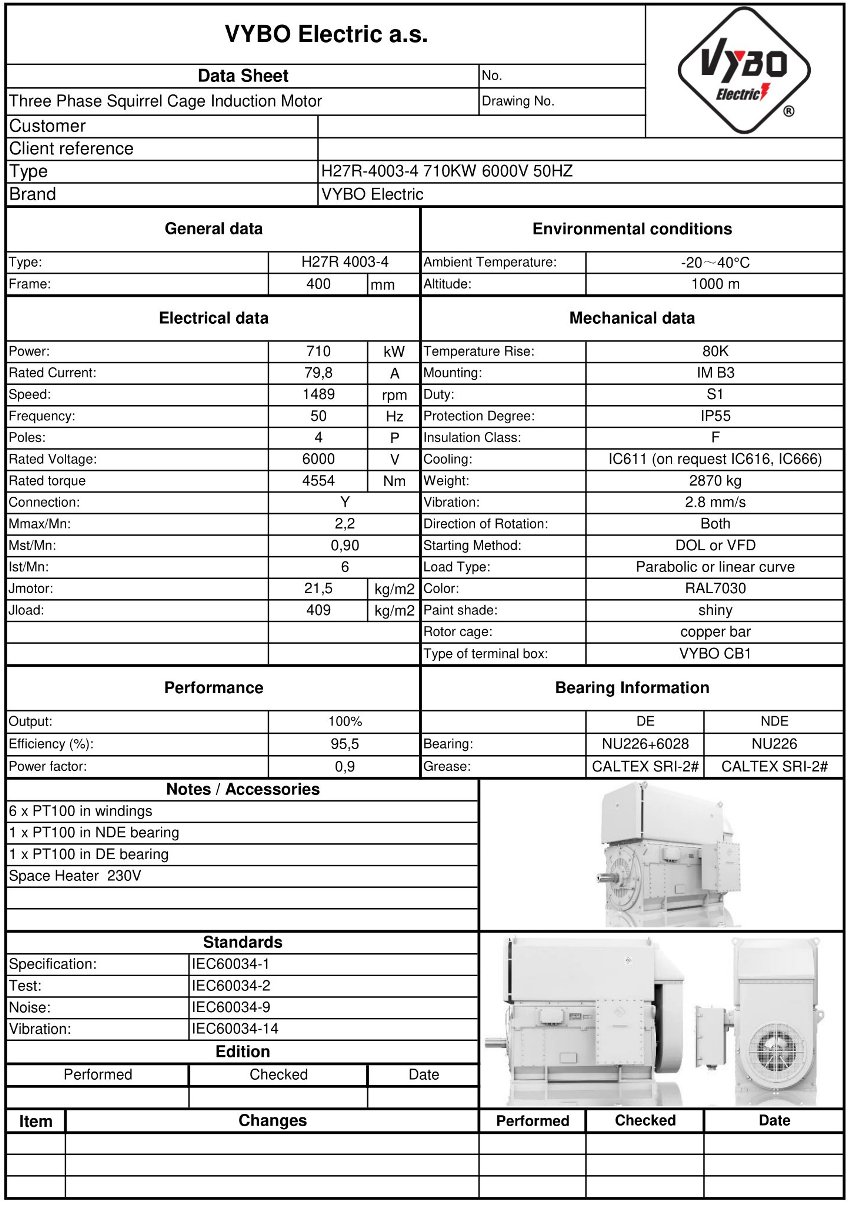

Trefas elmotor: H27R-4003-4 710KW 6000V 50HZ
| Grundläggande tekniska data | |
| Motortyp | H27R 4003-4 |
| Märkeffekt (kW) | 710 |
| Ramstorlek (mm) | 400 |
| Antal poler | 4 |
| Märkvarvtal (rpm) | 1489 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 79,8 |
| Verkningsgrad vid 100 % belastning (%) | 95,5 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 4554 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,90 |
| Förhållande för maximalt moment (BDT/RLT) | 2,2 |
| Förhållande för låsrotorström (LRA/RLA) | 6 |
| Rotorns tröghetsmoment (kg·m²) | 21,5 |
| Lastens tröghetsmoment (kg·m²) | 409 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 2870 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6326-C3/6326-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |

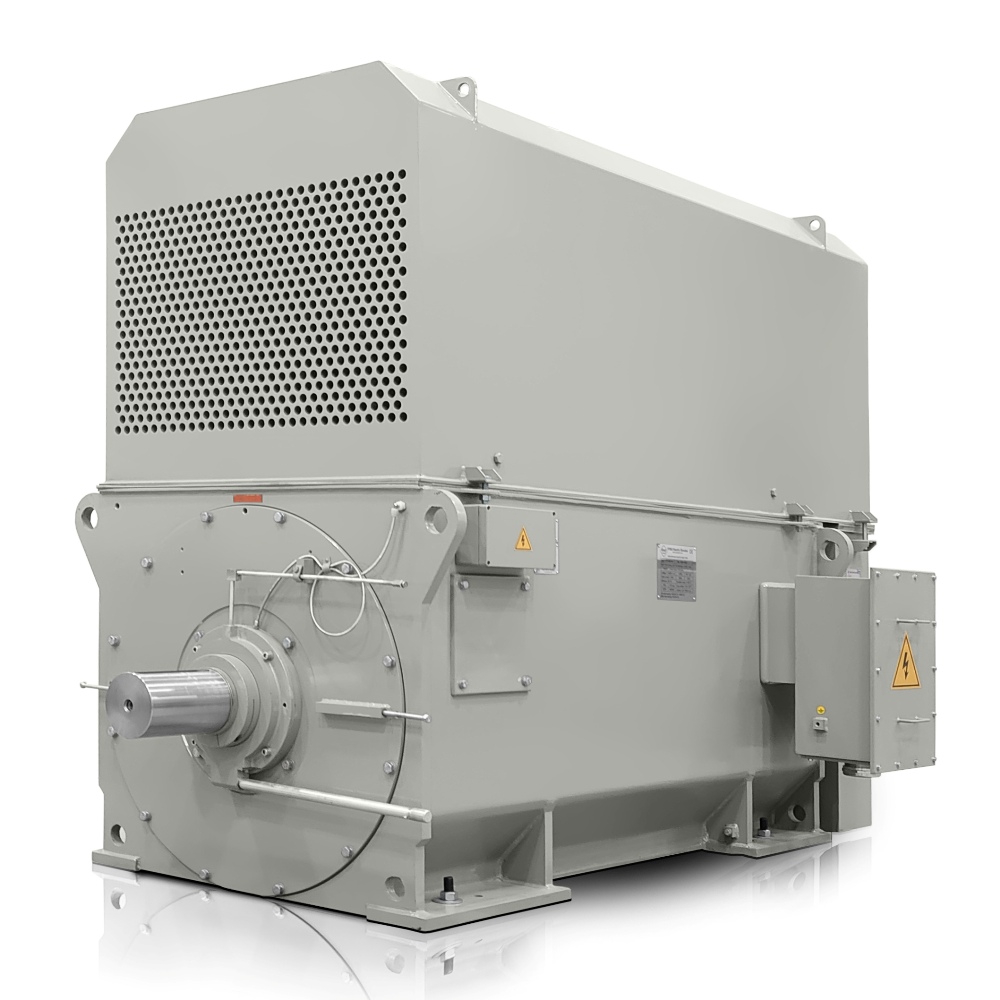

I krävande produktionslinjer, pumpsystem och tekniska enheter ger 1400 rpm elmotorn H27R 4003-4-6 med en effekt på 710 kW tydligt utrymme för att minska driftskostnaderna samtidigt som en hög reserv för kontinuerlig belastning bibehålls. Denna trefasiga elmotor är konstruerad för tillämpningar där drivningens verkningsgrad, stabilitet och långsiktiga tillförlitlighet är avgörande.
Konstruktionen med IE4 Super Premium-verkningsgrad hjälper till att begränsa energiförluster i stora drivningar, medan den svetsade stålramen ger hög styvhet med enklare hantering under transport och installation. I praktiken är detta särskilt värdefullt för drivningar som måste arbeta under hög belastning under långa perioder och samtidigt hålla förlusterna låga inom anläggningens energibudget.
Ekonomisk drift vid industriell användning av en 1400 rpm elmotor
Hög verkningsgrad på 95,5 % och en effektfaktor på 0,9 stödjer effektiv användning av strömförsörjningen, vilket är viktigt i verksamheter där de totala energikostnaderna är lika betydelsefulla som själva effekten. Märkström på 79,8 A, märkmoment på 4554 Nm och märkvarvtal på 1489 rpm ger konstruktörerna en solid grund för dimensionering av växellådor, kopplingar och start.
- Lämplig för processvattenpumpar.
- Används med stora fläktar och blåsmaskiner.
- Lämplig för kompressorenheter.
- Används i omrörare och homogenisatorer.
- Stöder drivningar för transportlinjer.
- Lämplig för stora slipmaskiner.
- Används i krossar och kvarnar.
- Lämplig för extrudrar.
- Passar valslinjer.
- Används i lindningsutrustning.
- Används i provbänkar hos OEM-tillverkare.
- Stöder drivningar för avsvavlingsenheter.
- Används i kyltorn och hjälpenheter.
Start, skydd och momentreserv vid hög belastning
Vid dimensionering av start och strömförsörjning måste ett startmoment på 0,9 gånger märkmomentet, ett maximalt moment på 2,2 gånger märkmomentet och en startström på 6 gånger märkströmmen beaktas. Dessa data är viktiga för inställning av skydd, dimensionering av transformatorn och val av startutrustning inom drivtekniken.
För långvarig drift i krävande miljöer är motorn förberedd för temperatur- och lagerövervakning, medan standardiserat termiskt skydd och övervakning stödjer tillståndskontroll under skiftdrift. Isolationsklass F, temperaturstegring B, DE-lager 6326-C3 och NDE-lager 6326-C3 bidrar till stabilitet vid kontinuerlig belastning.
Installationssäkerhet i tung industri
En totalvikt på 2870 kg, rotorns tröghetsmoment på 21,5 kg·m² och lastens tröghetsmoment på 409,0 kg·m² måste beaktas redan vid dimensionering av fundament, infästningspunkter och serviceåtkomst. Med matning från ett 6000 V-nät är detta en lösning som passar stora fabriker och tekniska system där en lång livscykel och tydligt styrt underhåll förväntas.
Högeffektsanvändning i integrerade linjer
Om du behöver en motor till pumpstationer, krossar, transportsystem, blandningslinjer, fläktblock eller andra tunga industriella tillämpningar ger modellen H27R 4003-4-6 en teknisk grund för effektiv och tillförlitlig drift. Kontakta oss för offert, teknisk rådgivning och rekommendation av konfiguration.
