Trefas elmotor: H27R-4501-2 900KW 6000V 50HZ

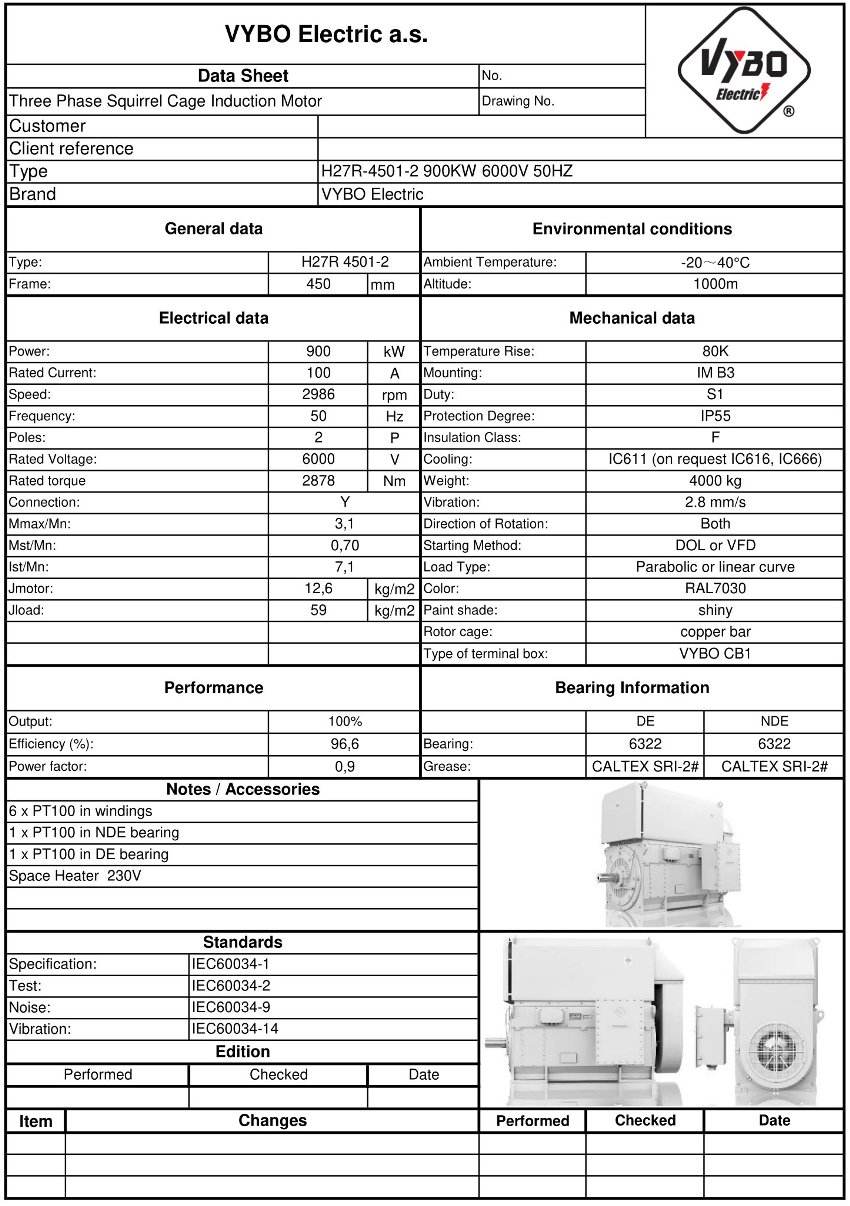

| Grundläggande tekniska data | |
| Motortyp | H27R 4501-2 |
| Märkeffekt (kW) | 900 |
| Ramstorlek (mm) | 450 |
| Antal poler | 2 |
| Märkvarvtal (rpm) | 2986 |
| Frekvens (Hz) | 50 |
| Elektriska parametrar | |
| Märkspänning (V) | 6000 |
| Anslutning | Y |
| Märkström (A) | 100 |
| Verkningsgrad vid 100 % belastning (%) | 96,6 |
| Effektfaktor vid 100 % belastning | 0,9 |
| Start- och momentegenskaper | |
| Märkmoment (Nm) | 2878 |
| Förhållande för låsrotormoment (LRT/RLT) | 0,70 |
| Förhållande för maximalt moment (BDT/RLT) | 3,1 |
| Förhållande för låsrotorström (LRA/RLA) | 7,1 |
| Rotorns tröghetsmoment (kg·m²) | 12,6 |
| Lastens tröghetsmoment (kg·m²) | 59 |
| Tillbehör | |
| 6 x PT100 i lindningarna | |
| 1 x PT100 i NDE-lagret | |
| 1 x PT100 i DE-lagret | |
| Antikondensvärmare 230 V | |
| 3 x PTC-termistor | |
| Tillämpliga standarder | |
| Specifikation | IEC60034-1 |
| Provning | IEC60034-2 |
| Buller | IEC60034-9 |
| Vibrationer | IEC60034-14 |
| Konstruktions- och driftdata | |
| Monteringsutförande | IM B3 (andra utföranden på begäran) |
| Drifttyp | S1 (S2, S3, S4 – S9 som tillval) |
| Belastningstyp | Parabolisk eller linjär kurva |
| Kapslingsklass | IP55 |
| Isolationsklass | F |
| Temperaturstegringsklass | B |
| Kylmetod | IC611 (på begäran IC616, IC666) |
| Startmetod | DOL, VFD, mjukstartare |
| Rotationsriktning | Båda |
| Vibrationer (mm/s) | 2.8 |
| Rotorbur | kopparstavar i rotorn |
| Kopplingslådetyp | VYBO CB1-HV |
| Driftförhållanden | |
| Omgivningstemperaturområde (°C) | -20 till +40 (-30, +50, +60 som tillval) |
| Maximal installationshöjd | upp till 1000 m |
| Vikt och ytfinish | |
| Ungefärlig vikt | 4000 kg |
| Färg | RAL7030 |
| Lackfinish | blank |
| Lager och smörjning | |
| DE/NDE-lager | 6322-C3/6322-C3 |
| Smörjmedel | Litiumbaserat fett nr 2 (temperaturklass) |
H27R 4501-2-6 ger hög driftseffektivitet där tillförlitlig gång, låga förluster och kontroll över totalkostnaderna under långa produktionscykler är avgörande. Denna elmotor på 2900 varv/min med en effekt på 900 kW och en spänning på 6000 V är konstruerad för stora tekniska system där stabil prestanda vid 2986 varv/min förväntas tillsammans med möjlighet till energibesparingar jämfört med äldre drivsystem. VYBO Electric har utvecklat den som en lösning för verksamheter som behöver hög effekt utan onödiga driftsmässiga kompromisser.

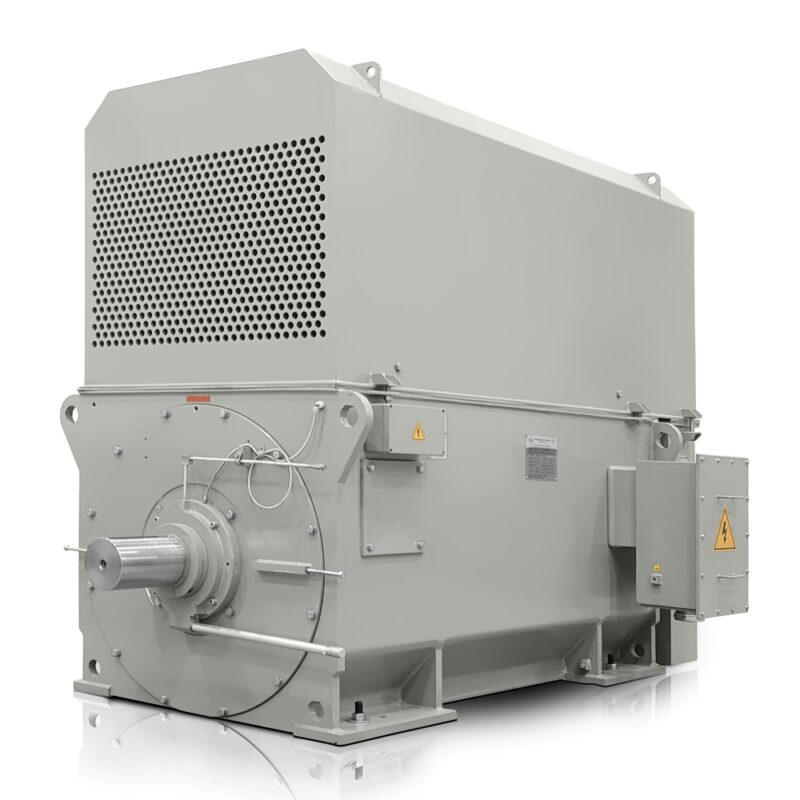

Svetsad stålram förenklar hanteringen av stora motorer
Konstruktionen med en svetsad stålram ger hög styvhet vid en fördelaktigare vikt än en konventionell gjutjärnsversion, vilket förenklar transport, installation och exakt uppriktning av motorn i trånga produktionsutrymmen. I kombination med IC611 luft-luftkylning hålls motorns inre åtskilt från förorenad omgivningsluft, vilket förbättrar lämpligheten för dammiga eller korrosiva miljöer.
Effektreserven stödjer start och skydd av strömförsörjningen
Förhållandet mellan moment och ström är också viktigt vid dimensionering av start och skydd. I denna modell når startmomentet 0,7 gånger det nominella momentet, brytmomentet 3,1 gånger det nominella momentet och startströmmen 7,1 gånger den nominella strömmen. Den nominella strömmen är 100 A, det nominella momentet 2878 Nm, verkningsgraden 96,6 % och effektfaktorn 0,9. Dessa värden hjälper vid dimensionering av skyddskomponenter, mjukstartare, matningssystem för frekvensomriktare eller momentreserv för anslutna maskiner. En högspänningsmotor med dessa egenskaper är lämplig där långsiktig stabilitet och en kontrollerad belastningsbalans prioriteras.
Kopparstavar i rotorn förlänger livslängden vid krävande drift
Kopparstavar i rotorn minskar de elektriska förlusterna och ökar rotorns termiska tålighet, vilket är fördelaktigt vid långvarig belastning och frekventa driftförändringar. För operatören innebär det färre termiska begränsningar, bättre reserv vid belastningsvariationer och större slitstyrka än med konventionella aluminiumlösningar. Denna 2-poliga elmotor är därför lämplig för maskiner som kräver snabb och stabil kraftöverföring.
Exakt lagerstöd minskar risken för vibrationer och oplanerade stopp
Både DE- och NDE-lagerarrangemanget använder typen 6322-C3, vilket stöder stabilitet vid höga varvtal och under långvarig kontinuerlig drift. Rotorns tröghetsmoment på 12,6 kg·m² och lastens tröghetsmoment på 59,0 kg·m² är viktiga vid dimensionering av systemets acceleration och bedömning av den mekaniska belastningen under drift. Isolationsklass F och temperaturstegringsklass B ger en säker grund för användning i industrilinjer där lång livslängd och motståndskraft mot termiska cykler förväntas.
Användning i tung produktion ökar avkastningen på investeringen
H27R 4501-2-6 är lämplig för industriella högspänningsdrifter och stora högspänningsenheter där stabilitet, servicetillgänglighet och rimliga livscykelkostnader är avgörande. Som trefas elmotor används den i applikationer med höga momentkrav och behov av kontinuerlig drift inom tung industri.
- Pumpar för processvatten och cirkulationskretsar inom kemisk industri.
- Kompressorer inom energiproduktion och gasbearbetning.
- Lyft- och upprullningsenheter för tung industriell verksamhet.
- Kvarnar och krossar i cementfabriker och mineralbearbetning.
- Ventilationssystem för stora hallar och utsugning med högt luftflöde.
- Extrudrar, blandare och transportlinjer i tung produktion.
Om du behöver en motor för en applikation med fokus på tillförlitlighet, ta del av erbjudandet och välj en lösning som ger hög effekt, god driftseffektivitet och en hållbar konstruktion för långvarig drift.
Klar för integration i OEM-projekt
För tillverkare av tekniska system är inte bara själva effektreserven viktig, utan även hur enkelt motorn kan integreras i projektet. Denna motor gör det möjligt att utforma ett robust drivsystem med kontrollerat termiskt beteende, skydd mot föroreningar och en konstruktion som stöder säker installation även i större enheter. Med denna modell vänder sig VYBO Electric till kunder som kräver hög teknisk standard och långsiktig driftsäkerhet.
